Схема ввода 3ф питания в частный дом

Сообщение Barkas99 » 14 май 2012, 15:44

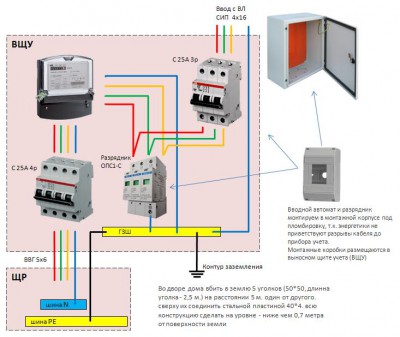

Решил составить схему ввода (ВЩУ) для своего приятеля, а заодно спросить у форумчан - имеет ли эта схема право на жизнь. У кого какие будут замечания ?


Реклама на форуме
Реклама на форуме

Схема ввода 3ф питания в частный дом

Сообщение Похожие темы » 14 май 2012, 15:44

Посмотрите здесь:
Схема ввода, переключение по времени
Частный дом. Установка РЩ
Вводной кабель в частный дом
Низкое напряжение на входе в частный дом
Растояние ввода от столба

Схема ввода 3ф питания в частный дом

Сообщение Объявления » 14 май 2012, 15:44

Аватара пользователя
Василич
Энергетик
Энергетик

Re: Схема ввода 3ф питания в частный дом

Сообщение Василич » 14 май 2012, 17:41

Ввод и разрядники лучше на 4 полюса, пломбируемый ящик - предусмотреть окно для контроля состояния и не частой коммутации вводным автоматом, не указано как выполнено подключение контура повторного заземления?
Электричество - оно вещь в себе - ему ничего не объяснишь!

Аватара пользователя
PavelP-y
Russia
Тех. поддержка
Тех. поддержка
Инженер
Инженер

Re: Схема ввода 3ф питания в частный дом

Сообщение PavelP-y » 15 май 2012, 02:24

Василич писал(а):
Ввод и разрядники лучше на 4 полюса

Но PEN сначала на шину повторного заземления, потом на 4-й полюс ввода и разрядника.
На счёт заземлителя: если не ошибаюсь, то растояние между электродами должно равняться длине электрода?

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Схема ввода 3ф питания в частный дом

Сообщение sergey_sav » 15 май 2012, 11:38

При воздушном вводе при системе TN-C-S нет необходимости в 4ом полюсе первого разрядника.
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Схема ввода 3ф питания в частный дом

Сообщение sergey_sav » 16 май 2012, 09:55

alex19812 писал(а):
АД-14 с УЗО 32А 300мА, но такой штуки ни в одном магазине нет. продавец посоветовал поставить УЗО ИЭК 4п 32А 300мА которое и поставили
А теперь добавьте 4Р автомат на 32А, чтобы замена была равноценной.
alex19812 писал(а):
электрик говорит что нужно четвертый провод 0 кинуть на узо потом к счетчику...
... тогда будет уже ТТ, а не TNC
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Аватара пользователя
Mixas
Russia
Тех. поддержка
Тех. поддержка
Инженер
Инженер

Re: Схема ввода 3ф питания в частный дом

Сообщение Mixas » 16 май 2012, 10:36

Barkas99 писал(а):
У кого какие будут замечания ?


Давно пользуюсь трёхфазным электроснабжениие в частном доме. При подключении к трём фазам с энергосбытовой компание были оговорены условия:
1. В счётчик под пломбу заводятся все четыре провода (СИП4 4*16) с опоры ЛЭП без каких либо промежуточных автоматов и любого нарушения изоляции. СИП подводится в гофре.
2. Шкафчик со счётчиком устанавливается на наружной стене дома на уровне глаз под траверсой с натяжной арматурой.
3. после счётчика на моё усмотрение устанавливаются любые автоматы,узо, индикаторы и вся остальная дребедень в том числе и заземление.
По сей день пользуюсь трёхфазным питанием без единого нарекания со стороны энергосбыта! Нету воровства и полное доверие со стороны сбыта.
В Вашем варианте можно подключаться до учёта, можно оторвать нуль от счётчика и питаться по одной фазе без контрольно! И ещё много чего можно!
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
Mixas
Russia
Тех. поддержка
Тех. поддержка
Инженер
Инженер

Re: Схема ввода 3ф питания в частный дом

Сообщение Mixas » 16 май 2012, 14:14

alex19812 писал(а):
куда добавить автомат? можноли вообще убрать эти узипы.


Mixas писал(а):
При подключении к трём фазам с энергосбытовой компание были оговорены условия:
У вас счётчик будет принимать и опломбировать специальный человек энергосбытовой компании - контролёром называется. Прежде что-либо мастерить с ящичком учёта - посоветуйтесь с энергосбытом, а то так долго можно сдавать учёт этому контролёру.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
PavelP-y
Russia
Тех. поддержка
Тех. поддержка
Инженер
Инженер

Re: Схема ввода 3ф питания в частный дом

Сообщение PavelP-y » 17 май 2012, 02:07

alex19812 писал(а):
прошу ваши коментарии

Ноль до УЗО и ноль после УЗО сидят на одной шине.Это не правильно.
sergey_sav писал(а):
тогда будет уже ТТ, а не TNC

Так и сейчас на TNC не похоже. PEN не заземлён. Земляные жилы скучены (спаяны, обжаты) в правом нижнем углу. Явное ТТ. Нужно сделать повторное заземление PENа.
А как зажаты СИП и медная моножила явно меньшего сечения в одной клемме УЗО?

Аватара пользователя
nikola
Russia
Гуру клуба
Гуру клуба
Старший энергетик
Старший энергетик

Re: Схема ввода 3ф питания в частный дом

Сообщение nikola » 17 май 2012, 08:11

alex19812 писал(а):
? Можно-ли вообще убрать эти УЗИПы. Говорят что УЗО и УЗИПы в моей схеме выполняют одни и те-же функции.

УЗО и УЗИП выполняют разные функции, но если в УЗО есть защита от перенапряжений, то УЗИП можно не ставить.
Из того что мы имеем можно сделать так: четырехжильный СИП заводим в щит на автомат 3р (усиленный) в боксе под опломбировку, ноль на шинку PEN. В щите все перемычки делаем моножилой, медью. Потом на счетчик. Дальше на УЗО и с него кабелем в дом. С шинки PEN одну перемычку на счетчик и с него на УЗО. Делаем повторное заземление на опоре и одно на вводной щит. Подключаем его к шинке PEN и с нее на корпус. С шинки PEN тянем пятую жилу в дом на щит на шинку PE. Там будут две шины: ноль N и земля PE, и никаких перемычек между ними.
Еще вариант - общее УЗО не ставить (можно не тянуть пятую жилу в дом). В доме поставить автоматы, диф автоматы, УЗО отдельно на каждую линию по необходимости. У УЗО есть такой прикол - как ложные срабатывания, чем больше схема, оборудование подключенное после него, тем больше вероятность срабатывания. Будете потом по ночам с фонариком бегать, включать.
ОПН, (УЗИП) подключаем так: после автомата, одинаковыми сечения жилами на вход ОПН. На выходе ставим перемычки (замыкаем все три) и на ноль. Срабатывает ОПН на землю, выбивает автомат.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Схема ввода 3ф питания в частный дом

Сообщение sergey_sav » 17 май 2012, 08:29

PavelP-y писал(а):
Так и сейчас на TNC не похоже.
А на что же похоже?...
система TN-С - система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.
