Защита 3-х фазных электродвигателей

Сообщение #1 slavapril » 08 апр 2012, 23:22

Хотели бы вы узнать о расчетах с конкретными примерами о подборе тепловых реле, плавких вставок, реле тока, автоматических выключателей для 3-х фазных асинхронных двигателей? Если тема вызовет интерес, я подготовлю материал. -): Голосуйте. Опрос выше.
Для просмотра ссылки необходимо зарегистрироваться! Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Защита 3-х фазных электродвигателей

Сообщение #1  Похожие темы » 08 апр 2012, 23:22

Посмотрите здесь:
Основная и резервная защита электродвигателей 6кВ.
Можно ли использовать несколько фазных проводов, а ноль один
Замена электродвигателей
Ремонт электродвигателей.
ABB автоматы защиты электродвигателей.
Вопросы и ответы по электрике

Защита 3-х фазных электродвигателей

Сообщение #1  Объявления » 08 апр 2012, 23:22

Вложения доступны только для зарегистрированных пользователей. Произведите Вход или Регистрация.
Нет аватара
Practik
Член клуба
Член клуба
Электрик
Электрик

Re: Защита 3-х фазных электродвигателей

Сообщение #2 Practik » 09 апр 2012, 00:16

Было бы здорово увидеть все это в форме таблицы,где указаны мощность двигателя,ток АВ,ток теплового реле,ток плавких вставок,сечение кабеля.Голосую ЗА!

Аватара пользователя
slavapril
Автор темы
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Защита 3-х фазных электродвигателей

Сообщение #3 slavapril » 09 апр 2012, 00:38

Все темы по каждой защите планирую отдельными постами, ибо будут ёмкими. Но свяжу обоюдными ссылками между собою. Хорошо, если посты по отдельности читать хватит терпения. Для нетерпеливых буду прикреплять текст поста в варианте документа Word, в нем и формулы смотреться удобнее будут. Таблицу составить можно, но после рассмотрения всех защит. Кабеля можно и по номиналу защиты выбрать по любому справочнику.
Для просмотра ссылки необходимо зарегистрироваться! Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
NikELektrik
Член клуба
Член клуба
Бригадир
Бригадир

Re: Защита 3-х фазных электродвигателей

Сообщение #4 NikELektrik » 09 апр 2012, 00:41

Могу помочь с таблицей, т.е. имеется таблица ном.мощности и токов эл.двигателей, а также подбор плавких вставок предохранителей. Источник - Каталог ЭКФ 2006, издание №1.
(как появится возможность скину, в данный момент имеются технические трудности, не обессудьте)

Аватара пользователя
elhouse
Russia
Председатель клуба
Председатель клуба
Генеральный директор
Генеральный директор

Re: Защита 3-х фазных электродвигателей

Сообщение #5 elhouse » 09 апр 2012, 03:06

Тоже проголосовал положительно.
Я думаю тема будет полезная и интересная.
Электромонтажные работы на дачах и квартирах г. Москва.
Стабилизаторы напряжения Энергия.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Защита 3-х фазных электродвигателей

Сообщение #6 sergey_sav » 09 апр 2012, 10:41

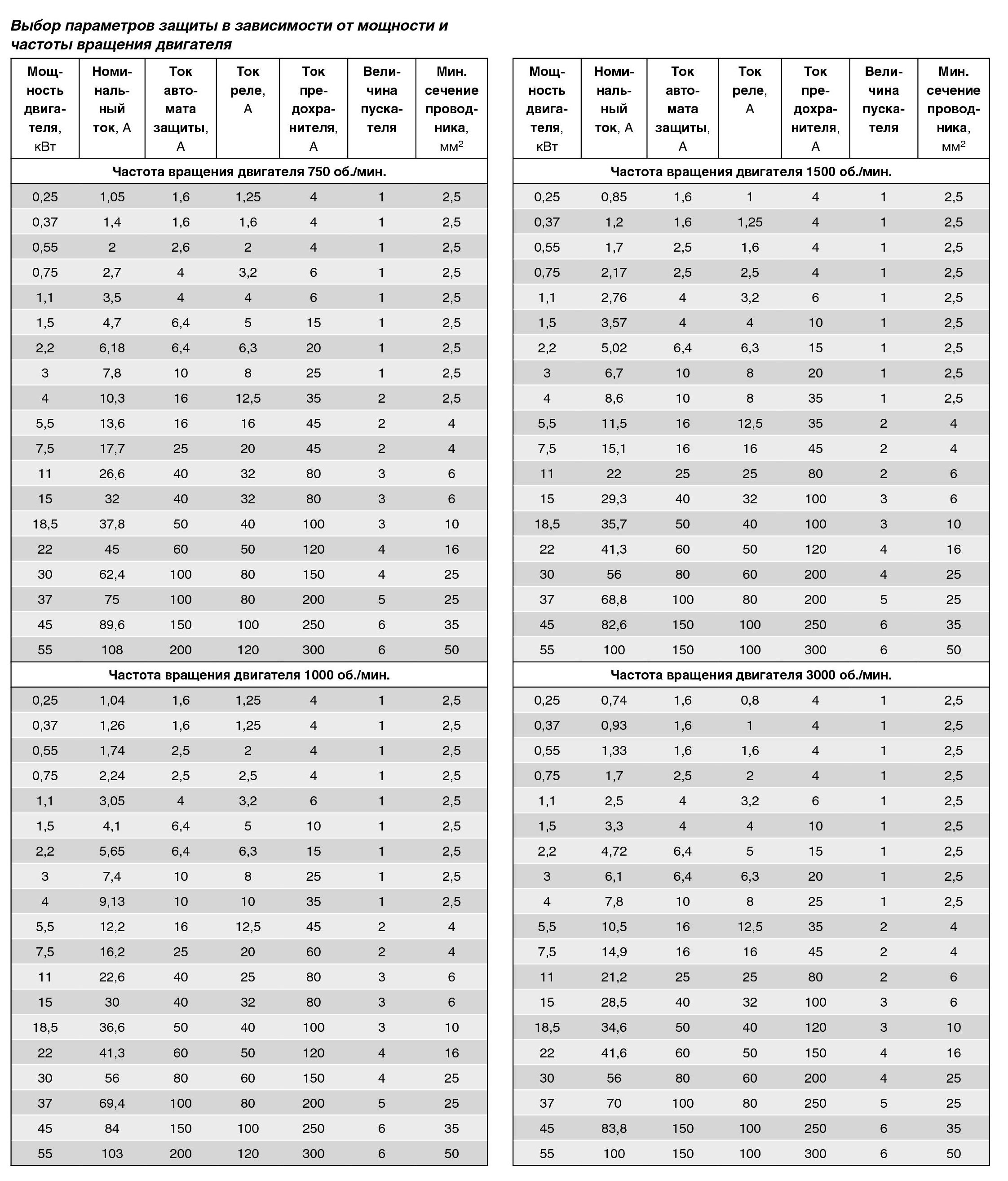

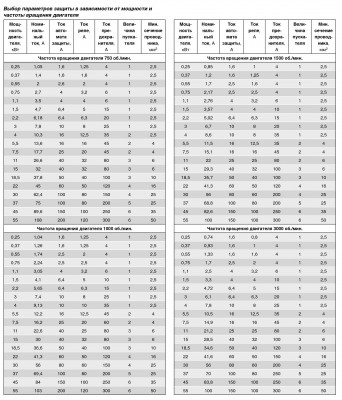

Из каталога ЭТМ
