Схема двухклавишного переключателя

Сообщение shtroc » 10 янв 2012, 23:08

Доброго времени суток. Хочу поставить в спальне переключатели маршевые двухклавишные. При входе в комнату один,а другой сбоку кровати.
Одной клавишей включать центральный свет, а другой световой кабель(подсветка штор). Интересует схема подключения этих переключателей. В поисковике только на примере "Legrand".
Там немного не понятно.Может кто нарисует,или выложит схему? Плюс как в коробке это всё подключить. Проводку всю в квартире меняю.
Заранее спасибо!

Схема двухклавишного переключателя

Сообщение Похожие темы » 10 янв 2012, 23:08

Посмотрите здесь:
Схема двухклавишного переключателя c трех мест
Схема подключения двухклавишного выключателя
Коммутация мини переключателя с подсветкой
Подключение переключателя масляного обогревателя
Блок из выключателя двухклавишного и розетки
Реклама на форуме
Реклама на форуме

Схема двухклавишного переключателя

Сообщение Объявления » 10 янв 2012, 23:08

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Схема двухклавишного переключателя

Сообщение slavapril » 10 янв 2012, 23:22

тут на форуме можно поискать через поисковую форму. Не один раз и писали и рисовали. В крайнем случае фото обратной стороны выключателя в студию, чтоб хорошо были различимы номера контактов и обозначение их функционала.
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Схема двухклавишного переключателя

Сообщение sergey_sav » 10 янв 2012, 23:25

На примере леграндовских переключателей очень даже понятно. Но если есть трудности, то можно просто поставить две схемы рядышком (т.с., синтезировать двухклавишные переключатели из одноклавишных)
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Нет аватара
shtroc
Автор темы
Новенький

Схема двухклавишного переключателя

Сообщение shtroc » 10 янв 2012, 23:32

Вот почему на каждом выключателе отдельная лампа? Как подключить? Это шесть проводов между выключателями идет?...
Вложения
Схема двухклавишного переключателя - 04433279.gif
Схема двухклавишного переключателя - 04433279.gif (37.42 КБ) 4495 просмотров
Схема двухклавишного переключателя - 04433279.gif
Схема двухклавишного переключателя - 04433279.gif
(37.42 КБ) 4495 просмотров

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Схема двухклавишного переключателя

Сообщение sergey_sav » 10 янв 2012, 23:37

От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Схема двухклавишного переключателя

Сообщение slavapril » 10 янв 2012, 23:42

Похожие темы
Схема проходного выключателя на 2 точки
Проходной двойной выключатель
Показано разное включение ламп - и через один и через два выключателя. Всё зависит от удобства монтажа

Добавлено спустя 2 минуты 52 секунды:
только номера контактов могут не совпасть. Только опционально нарисовано
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
shtroc
Автор темы
Новенький

Схема двухклавишного переключателя

Сообщение shtroc » 10 янв 2012, 23:52

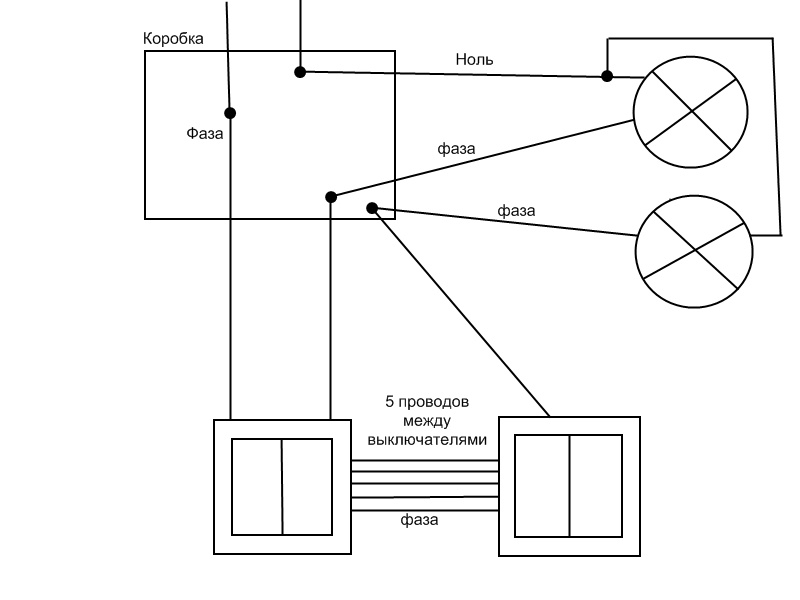

Вот я набросал схемку. Правильно я всё нарисовал?
Вложения

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Схема двухклавишного переключателя

Сообщение slavapril » 10 янв 2012, 23:57

Между выключателями 4 провода. В остальном только внешний рисунок совпадает. На какие контакты входная фаза и выходы на лампы не ясно. А то дособираться можно :))mega
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
shtroc
Автор темы
Новенький

Схема двухклавишного переключателя

Сообщение shtroc » 11 янв 2012, 00:01

Ну да. Между выключателями 4 провода и фаза от одного выключателя к другому.Из коробки чтобы не тянуть отдельный провод с фазой.

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Схема двухклавишного переключателя

Сообщение slavapril » 11 янв 2012, 00:06

Просто 4 провода. Фаза заводится только на один выключатель. Писал же - фото в студию. Иначе ни к чему не придем -):
