Видеонаблюдение - потери напряжения на расстоянии

Сообщение vas1963 » 13 дек 2011, 18:15

Монтирую систему видеонаблюдения в квартире...
Питание телевизора 12в 1200 ма (камера подключена по АV каналу) подключено с удлинением провода от блока питания к разъему питания телевизора.
Провод на блоке (родной) примерно 0,5 кв.
Для удлинения я использовал 10 метров телефонного (4-х жильного) провода сечением 0,25- 0,35 кв..
для надежности я соединил из 4 жил две пары и пустил по ним минус и плюс ...

Проблема в том, что после удлинения провода, пропадает яркость на телевизоре (то есть падает напряжение или ток).
Все остальное работает.

Я попытался заменить блок питания на новый - изменений нет.

После возврата схемы в прежнее состояние, то есть новый блок питания был включен в разъем телевизора без удлинителя.
Все стало на свои места - яркость вновь появилась и вся система работает шикарно...

После этого эксперимента я отрезал по одной жиле от усиленного провода ,думал этот доп. провод создает большое сопротивление, но эти изменения не привели к успеху.

Проблема в том,что через потолок тянуть провод не охота (не красиво) ,а по стенам нужно уложить почти 10м доп. провода.

Розетки вблизи с телевизором нет и ставить ее не где.
То есть тянуть нужно только 12в.

Подскажите как быть в такой ситуации, может б/п посильней найти?


Заранее благодарен всем за советы,которых очень жду.

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Видеонаблюдение - потери напряжения на расстоянии

Сообщение Объявления » 13 дек 2011, 18:15

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Видеонаблюдение - потери напряжения на расстоянии

Сообщение slavapril » 13 дек 2011, 19:25

vas1963 писал(а):
соединил из 4 жил две пары и пустил по ним минус и плюс

Идея правильная была, просто этого оказалось, видимо, недостаточно
vas1963 писал(а):
отрезал по одной жиле от усиленного провода ,думал этот доп. провод создает большое сопротивление

Этим еще больше усилили общее сопротивление провода. Наоборот - чем больше жил в параллели, тем больше их суммарное сечение и тем меньше общее сопротивление.
vas1963 писал(а):
Подскажите как быть в такой ситуации,может б/п посильней найти

Вполне возможно, что и с сетевым напряжением у вас "недостача". Ну, а в общем, если нет возможности увеличить сечение удлинителя, можно попробовать увеличить выходное напряжение блока питания, чтобы компенсировать потери в линии. Самый простой способ - поставить в конце (да и в начале можно) параллельно доп. линии электролитический конденсатор большой емкости. Он может помочь в зависимости от тока потребления немного подкинуть напряжения. А если увидеть схему или детали блока - возможно, и другие способы найдутся.
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
FRIM@N
Энергетик
Энергетик

Видеонаблюдение - потери напряжения на расстоянии

Сообщение FRIM@N » 13 дек 2011, 20:14

Провод можно уложить в кабель канале пластикового плинтуса.

Аватара пользователя
миш
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Видеонаблюдение - потери напряжения на расстоянии

Сообщение миш » 13 дек 2011, 20:41

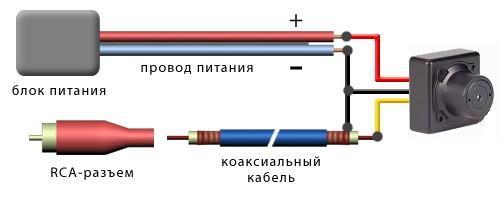

вы удлинили питание.а разъем не удлиняли?
Вложения
Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
Калямба
Гуру тех. поддержки
Гуру тех. поддержки
Инженер
Инженер

Видеонаблюдение - потери напряжения на расстоянии

Сообщение Калямба » 14 дек 2011, 07:47

vas1963 писал(а):
Питание телевизора 12в 1200 ма (камера подключена по АV каналу) подключено с удлинением провода от блока питания к разъему питания телевизора.

Удлинять нужно провод не 12 в, а сетевой 220в в нем ток в 18 раз меньше (1200/18=66мА), соответственно потери будут несущественны даже при значительной длине(100-200м).
у телефонного провода 0,25 - это не сечение а диаметр жилы сечение соответственно всего 0,05мм.кв., сдвоенный - 0,1мм - мало для тока 1200мА!
Если не хотите удлинять сетевой провод с переносом БП ближе к телевизору - придется увеличивать сечение провода 12 в до 0,6 - 0,8мм.кв.
Электриков -дураков не бывает. Они либо умные, либо убитые!
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Видеонаблюдение - потери напряжения на расстоянии

Сообщение sergey_sav » 14 дек 2011, 12:36

Если правильно понял, то удлинялся только провод питания от адаптера до ТВ. Тогда для нормальной работы достаточно взять ШВВП 2*0,75, при этом потери в шнурке питания не превысят 0,5В.
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Нет аватара
vas1963
Автор темы
Новенький

Видеонаблюдение - потери напряжения на расстоянии

Сообщение vas1963 » 16 дек 2011, 08:51

Всем спасибо ,сегодня буду экспериментировать...
о результатах сообщу.

Добавлено спустя 18 часов 3 минуты 25 секунд:
купил ШВВП 0,5 и 0,75 .
ставил оба провода эфект -одинаковый- все работает хорошо.
померял провод питания блока (родной),оказалось 0,5 .
Решил удлиннить линию таким же.

Всем спасибо.

Но мне кажется вопросов еще будет много ,собираюсь проводку на даче делать и сигналку с видеонаблюдением тоже.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Видеонаблюдение - потери напряжения на расстоянии

Сообщение sergey_sav » 16 дек 2011, 12:23

vas1963 писал(а):
вопросов еще будет много ,собираюсь проводку на даче делать и сигналку с видеонаблюдением тоже.

Просто совет. Прежде, чем задавать вопросы, полистайте форум. Многие вопросы отпадут.
Удачи.
