Обогрев кровли - схема

Сообщение миш » 30 окт 2011, 21:35

Всем привет. Нужна схема для обогрева кровли. Провод будет FSLe 25вт на метр, датчик температуры DS1820, датчик воды, датчик осадков, контролер будет, не знаю правда какой купят, не хочется время зазря терять изобретая велосипед, собрать ее я соберу.
Может у кого готовая есть.
Буду должен при случае налью.
Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Обогрев кровли - схема

Сообщение Объявления » 30 окт 2011, 21:35

Аватара пользователя
миш
Автор темы
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Обогрев кровли - схема

Сообщение миш » 31 окт 2011, 18:53

Я сейчас на ваше обсуждение попробую нарисовать схему.
Может потом кому понадобится.
Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
Anatoliy
Ukraine
Гуру тех. поддержки
Гуру тех. поддержки
Главный энергетик
Главный энергетик

Обогрев кровли - схема

Сообщение Anatoliy » 31 окт 2011, 19:41

Гдето полтара года назад выкладывал здесь на форуме этот. каталог.
Каталог Тепло-Скат.
Содержит полный комплект оборудования, расчеты, проектную документацию.
Для просмотра ссылки необходимо зарегистрироваться!
Для просмотра ссылки необходимо зарегистрироваться!
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
миш
Автор темы
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Обогрев кровли - схема

Сообщение миш » 31 окт 2011, 19:45

Anatoliy я сейчас рисую свою схему по вашим данным и то ,что далGrumm потом посмотрите.все датчики и контролер от тепло-ската.
Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
Anatoliy
Ukraine
Гуру тех. поддержки
Гуру тех. поддержки
Главный энергетик
Главный энергетик

Обогрев кровли - схема

Сообщение Anatoliy » 31 окт 2011, 19:56

Ок. Миш там в принципе сложного ничего нет все расписано в каталоге.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
миш
Автор темы
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Обогрев кровли - схема

Сообщение миш » 31 окт 2011, 20:05

ждите черчу.долго , но на работе это время тратить не придется.
Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
миш
Автор темы
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Обогрев кровли - схема

Сообщение миш » 31 окт 2011, 20:22

начертил осталось только все расписать.
Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
миш
Автор темы
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Обогрев кровли - схема

Сообщение миш » 31 окт 2011, 21:04

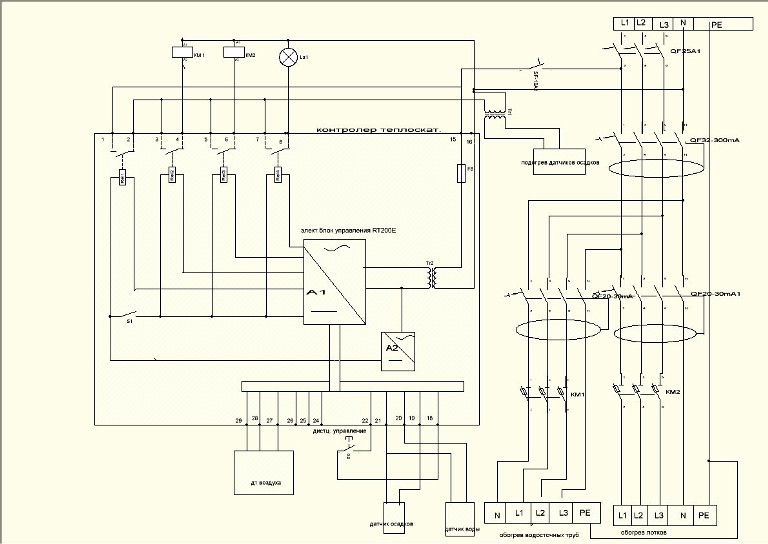

ну вот и закончил . выношу на обсуждение.
Вложения
Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
Anatoliy
Ukraine
Гуру тех. поддержки
Гуру тех. поддержки
Главный энергетик
Главный энергетик

Обогрев кровли - схема

Сообщение Anatoliy » 31 окт 2011, 22:04

Миша катушки магнитного пускателя 1 и 2 запитай через релюшки, так как возможное прикипание контактов на контролере.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
миш
Автор темы
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Обогрев кровли - схема

Сообщение миш » 31 окт 2011, 22:14

Anatoliy писал(а):
пускателя 1 и 2 запитай через релюшки
вы правы , но сегодня я уже не буду переделывать,а если поставить силовые реле типа ESB 60-40
