Схема проходного выключателя на 2 точки

Сообщение _D@N_ » 31 авг 2011, 05:37

Подскажите пожалуиста как подключит проходнои выкл на 2 линии. Смысл в следующем: При входе в комнату стоит 2-ои выкл - на 6 лампочек (3 +3) и по бокам кровати(слева и справа) должен стоять одинарный выключатель с каждои стороны и управлять разными каналами (т.е. выключатель слева на 3 лампочки и выключатель справа на 3 лампочки ). Возможно ли такое подключение?

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Схема проходного выключателя на 2 точки

Сообщение Объявления » 31 авг 2011, 05:37

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Схема проходного выключателя на 2 точки

Сообщение slavapril » 31 авг 2011, 10:53

схемка

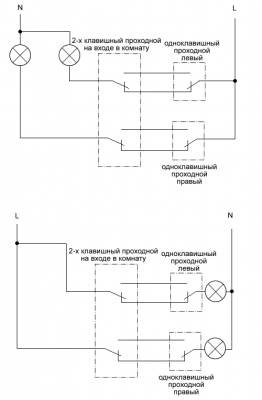

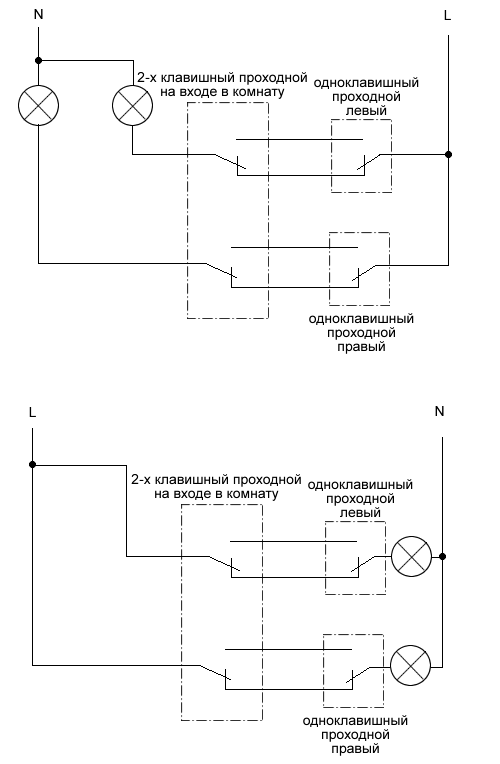

Можно было бы вам приобрести два 2-х клавишных проходных выключателя и управлять двумя группами ламп с двух мест двумя выключателями. Но если второй 2-х клавишный проходной заменить на два одноклавишных проходных, то каждой группой ламп можно будет управлять как вам хотелось бы - тремя выключателями (если я правильно, конечно, понял вопрос). Я набросал тут пару схем на досуге. Они по действию абсолютно одинаковые, просто разные по способу соединений ламп с выключателями - это для удобства понимания монтажа. Какая-то может показаться поудобнее. Но если у вас уже стоит на входе в комнату обычный 2-х клавишный, то все ж таки придется заменить его на проходной.
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.
