Заземление узла связи.

Сообщение alexoreh » 01 июл 2011, 08:41

На узле связи неверно выполнено заземление,вернее всего не выполнено вообще.Провод заземления брошен на трубу в этажном щитке-дом постройки до или сразу после войны,труба опускается в подвал здания и имеет ли заземление пока не выяснил-не могу пока попасть в подвал.Узел связи запитан от вводного устройства Метрополитена через разделительный трансформатор ТС3-40кВа 380В/380В Уо/Уо (так как низя напрямую им передавать напругу).Бить контур вблизи дома тоже низя. Проблема заключается в разности в 24-25В между N и PE (плавает 0). Инженер-энергетик Метрополитена предлагает объединить N и PE во вводном щитке- то есть перейти на PEN, это возможно,но меня смущают два вопроса:
1. кабы чего не вышло из-за объединения(разность потенциалов 25В),а железа там не на один лям вечно деревянных поставлено,хотя умом понимаю что ничего нехорошего не должно произойти.
2. отсутствие-присутствие заземления трубы в этажном щитке.
Прошу вас коллеги дать мне информацию по интересующем меня вопросам.

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Заземление узла связи.

Сообщение Объявления » 01 июл 2011, 08:41

Аватара пользователя
Pukin
Член клуба
Член клуба
Инженер
Инженер

Re: Заземление узла связи.

Сообщение Pukin » 01 июл 2011, 11:06

Не совсем поняно:
1. Если питание от тр-ра Y/Y, откуда взялся РЕ-проводник?
2. Заземлена ли нейтраль трансформатора?
3. Если РЕN разделен в ВРУ, то место разделения должно быть повторно заземлено.
4. ПУЭ "1.7.135. Когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой...". Т.е. обратно "переходить на РЕN" нельзя.

Аватара пользователя
Anatoliy
Ukraine
Гуру тех. поддержки
Гуру тех. поддержки
Главный энергетик
Главный энергетик

Re: Заземление узла связи.

Сообщение Anatoliy » 02 июл 2011, 12:27

1. С описания не вполне ясная схема .
2. Почему нельзя сделать повторное заземление .
3. Откуда запитан дом, и откуда запитан узел связи.

Если дом имеет свое питания а узел связи свое питание.

1.7.120. Если здание имеет несколько обособленных вводов, главная заземляющая шина должна быть выполнена для каждого вводного устройства. При наличии встроенных трансформаторных подстанций главная заземляющая шина должна устанавливаться возле каждой из них. Эти шины должны соединяться проводником уравнивания потенциалов, сечение которого должно быть не менее половины сечения РЕ (PEN)-проводника той линии среди отходящих от щитов низкого напряжения подстанций, которая имеет наибольшее сечение. Для соединения нескольких главных заземляющих шин могут использоваться сторонние проводящие части, если они соответствуют требованиям 1.7.122 к непрерывности и проводимости электрической цепи.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
alexoreh
Автор темы
Участник
Участник

Re: Заземление узла связи.

Сообщение alexoreh » 05 июл 2011, 06:04

Приношу свои извинения по отсутствию в теме- у меня авария на одном из узлов-не работает кондей.
Прошу прощения за неточность в формулировках,узел связи питается от вводного устройства метрополитена,а РЕ взято с этажного щитка в подъезде жилого дома под которым находится метро,дом запитан от ТП.Узел связи имеет свое питание-для чего поставлен транс, метру нельзя без развязки передавать напругу сторонним (наверх) потребителям.А с заземлением они напрочь отказали,ссылаясь на какие то свои нормативы-но это было ещё до меня,переговоры с ними вел предыдущий энергетик,а расхлёбывать мне пришлось.

Аватара пользователя
Pukin
Член клуба
Член клуба
Инженер
Инженер

Re: Заземление узла связи.

Сообщение Pukin » 05 июл 2011, 09:19

Александр Орешков писал(а):
а РЕ взято с этажного щитка в подъезде жилого дома под которым находится метро,дом запитан от ТП

Александр Орешков писал(а):
с заземлением они напрочь отказали,ссылаясь на какие то свои нормативы


Есть мнение, что при питании через разделительный трансформатор нейтраль не заземляется.
Может здесь ответ найдете ГОСТ 30030-93

Аватара пользователя
Anatoliy
Ukraine
Гуру тех. поддержки
Гуру тех. поддержки
Главный энергетик
Главный энергетик

Re: Заземление узла связи.

Сообщение Anatoliy » 05 июл 2011, 10:52

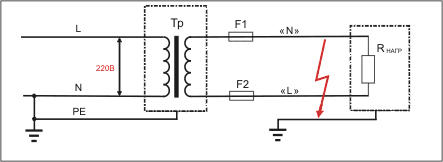

Схема запитки узла должна быть такой.
