Подключение прожектора

Сообщение Sergio55 » 09 фев 2011, 23:14

Если можно "на пальцах" объясните, познания в электрике нулевые, знаю только что есть ток, вилки розетки, все ((((((
Купил прожектор Alaska на 150 ватт провода с вилкой в комплекте не было, хочу подсоединить сам, нужна помощь.
1. какой провод и вилку купить и есть ли специальные провода с выключателем что бы его потом отдельно не устанавливать
2. как соединить провода в прожекторе? Зажимы обозначины N потом земля и L если ничего не путаю. Как я узнаю какой провод из купленного кабеля куда подключить? это и вилки касается.


дом старый, хрущевка, наверно без заземления розетки.
Боюсь все спалить, помогите!!!

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Подключение прожектора

Сообщение Объявления » 09 фев 2011, 23:14

Аватара пользователя
elhouse
Russia
Председатель клуба
Председатель клуба
Генеральный директор
Генеральный директор

Re: Подключение прожектора

Сообщение elhouse » 09 фев 2011, 23:21

Для указания ссылок на изображения используйте в сообщениях тег BBCode [img]


Код: Выделить всё

[img]ссылка на картинку[/img]

Пример:
[img]http://www.electric-house.ru/forum/kartinka.jpg[/img]
Электромонтажные работы на дачах и квартирах г. Москва.
Интернет-магазин «Electric House». Стабилизаторы напряжения, инверторы, ИБП, аккумуляторы. Voltron, Voltron 3D, Энергия, Энергия Classic/Ultra.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Подключение прожектора

Сообщение sergey_sav » 09 фев 2011, 23:28

Sergio55
1. провод ШВВП 2*0,75 (или 2*0,5) или ПВС , вилка обычная разборная... или готовый комплект вилка+провод+выключатель на проводе
2. подключить два провода (любая комбинация) к контактам L и N
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Подключение прожектора

Сообщение slavapril » 09 фев 2011, 23:29

Если возьмете 3-х жильный провод(кабель) , то те жилы, которые "посадите" на N и L необходимо посадить на штырьки вилки(торчащие торчалки :))biggrin ). Третий необходимо посадить с одной сторонЫ на пластинну вилки, а с другой - на значок "земля" в прожекторе. Если вилка будет не евро(без заземления) - просто посадите две жилы на N и L в прожекторе, а с другой сторонЫ их же на штыри вилки. Если на пальцах, то мое пояснение как-то так будет выглядеть :-
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
Sergio55
Автор темы
Новенький

Re: Подключение прожектора

Сообщение Sergio55 » 09 фев 2011, 23:38

Спасибо за пояснения буду пробовать. Я сначала думал что в кабеле все провода цветом будут различаться и их нельзя путать местами, в прожекторе провод который земля желтый с зеленой полоской. Ну если вы говорите что остальные два провода без разницы как подключать то затруднений надеюсь не будет. Если не найду с выключателем провод потом еще придется спрашивать про подключение, просто не знаю еще какая длинна нужна будет (готовые провода могут не подойти) да и охота уже разобраться в электрике хоть немного.

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Подключение прожектора

Сообщение slavapril » 10 фев 2011, 00:07

Для того, чтобы установить выключатель, необходимо его два контакта включить в разрыв провода L. Хотя с учетом разного разворота сетевой вилки при ее включении в розетку, это значение не имеет. Можно и в разрыв N. Заземляющий провод не трогать.
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
Sergio55
Автор темы
Новенький

Re: Подключение прожектора

Сообщение Sergio55 » 10 фев 2011, 19:49

Купил сегодня в Леруа Мерлен готовый провод и соединил как советовали, все работает очень рад {!}

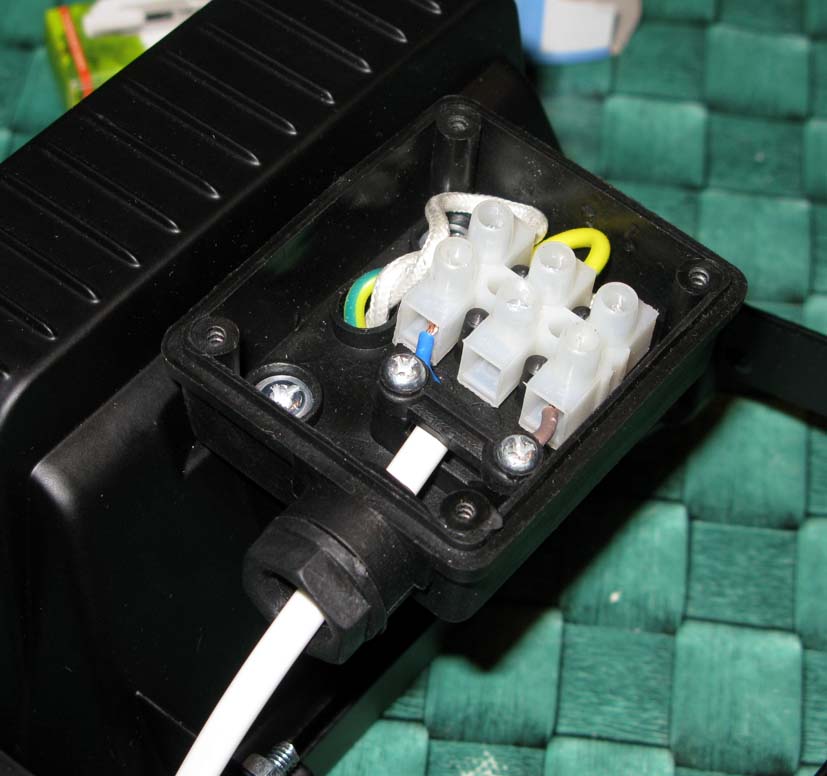

Подключил вот так:
Вложения

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Подключение прожектора

Сообщение slavapril » 10 фев 2011, 21:00

Заходите еще. И не забудьте сказать друзьям, что есть такой вот форум :- :)))drinks
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
haramamburu
1
Энергетик
Энергетик

Re: Подключение прожектора

Сообщение haramamburu » 10 фев 2011, 21:11

slavapril писал(а):
Заходите еще. И не забудьте сказать друзьям, что есть такой вот форум :- :)))drinks

"Спасибо за покупку, приходите к нам еще"??? dolf

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Подключение прожектора

Сообщение slavapril » 10 фев 2011, 21:42

haramamburu писал(а):
"Спасибо за покупку, приходите к нам еще"???

Ну, типа того...просто....под хорошее настроение попалось)))
