Как подключить один вентилятор на 3 ванные комнаты

Сообщение шабаш-монтаж » 02 янв 2011, 13:04

Помогите, не могу придумать как подключить вентилятор на вытяжку проходящая через три ванные комнаты. Нужно сделать чтобы при включении света в одной из комнат начинал работать вентилятор. :lol:

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Как подключить один вентилятор на 3 ванные комнаты

Сообщение Объявления » 02 янв 2011, 13:04

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Как подключить один вентилятор на 3 ванные комнаты

Сообщение slavapril » 02 янв 2011, 17:23

А вентилятор обычный маломощный однофазный бытовой или речь о производственных душевых с 3-х фазной вытяжкой? И нужна ли задержка на выключение вентиляции после посещения ванной?
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
шабаш-монтаж
Автор темы
Заглянувший

Как подключить один вентилятор на 3 ванные комнаты

Сообщение шабаш-монтаж » 03 янв 2011, 00:05

Да обычный однофазный, нет задержек не надо.
Я по началу не обдумал это дело и подключил общий ноль, а фазу кинул со светильников из 3-х комнат, получилось при включении одного из выключателей начинал работать вентилятор и загорался свет во всех комнатах, не учёл ч то фаза подастся и на светильники в других комнатах.

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Как подключить один вентилятор на 3 ванные комнаты

Сообщение slavapril » 03 янв 2011, 00:46

Понятно. Есть два варианта - один сложненький, второй - хитренький. Второй, может быть, более приемлем в вашем случае. Необходимо взять для каждой лампы либо одноклавишный выключатель с 2-х полюсным разрывом цепи и объединить на нем вводные контакты, либо взять 2-х клавишный и 1-клавишный выключатели и "пересадить" большую клавишу на место двух клавиш. Обычно, конструкции таких выключателей от одного производителя позволяют это сделать.
Как подключить один вентилятор на 3 ванные комнаты - 3.jpg
Как подключить один вентилятор на 3 ванные комнаты - 3.jpg (6.68 КБ) 178 просмотров
Как подключить один вентилятор на 3 ванные комнаты - 3.jpg
Как подключить один вентилятор на 3 ванные комнаты - 3.jpg
(6.68 КБ) 178 просмотров
Как подключить один вентилятор на 3 ванные комнаты - 16e.jpg
Как подключить один вентилятор на 3 ванные комнаты - 16e.jpg (4.66 КБ) 178 просмотров
Как подключить один вентилятор на 3 ванные комнаты - 16e.jpg
Как подключить один вентилятор на 3 ванные комнаты - 16e.jpg
(4.66 КБ) 178 просмотров

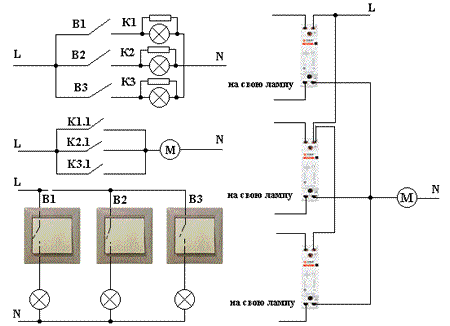

И далее собираете нижеприведенную схемку

Если какие-то объекты слишком удалены, можно то же самое сделать с применением модульных контакторов на DIN-рейках
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
шабаш-монтаж
Автор темы
Заглянувший

Как подключить один вентилятор на 3 ванные комнаты

Сообщение шабаш-монтаж » 03 янв 2011, 22:43

А от одной клавиши ни как нельзя?
Просто освещение делается в гостинице и стоит при входе в номер 3-х клавишный выключатель на прихожку, ванну, комнату.
Спасибо конечно за схемы, всё понятно, но уже всё установленно и подключено, висяк только в этом пропеллере.

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Как подключить один вентилятор на 3 ванные комнаты

Сообщение slavapril » 03 янв 2011, 23:17

Ну вы уж совсем мечтатель ;;1): Я вам и так нарисовал 3 выкл. - т.е одну клавишу(хоть и сдвоенную) на каждую ванную. Но если всё уже готово, то меньше всего переделок будет, если запараллелить с каждой из ламп свой модульный контактор, выводы от контакторов запараллелить между собою и подать через них фазу на вентилятор. А ноль у вас уже сидит на нем. Т.е. сделать по самой нижней схеме. Меньшими потерями вам не обойтись. Ну а там, как говорится, было бы предложено. Хозяин - барин. -):
