Система заземления TN-C-S

Сообщение elhouse » 13 дек 2010, 14:44

система TN — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников

система TN-С-S — система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания.

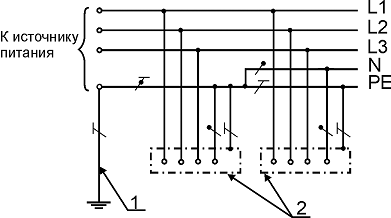

1 — заземлитель нейтрали (средней точки) источника питания;
2 — открытые проводящие части;
N — нулевой рабочий (нейтральный) проводник;
PE — защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов);
PEN — совмещенный нулевой защитный и нулевой рабочий проводники.

Система заземления TN-C-S - tn-c-s.gif
Система заземления TN-C-S - tn-c-s.gif (10.13 КБ) 2826 просмотров
Система заземления TN-C-S - tn-c-s.gif
Система заземления TN-C-S - tn-c-s.gif
(10.13 КБ) 2826 просмотров
Электромонтажные работы на дачах и квартирах г. Москва.
Интернет-магазин «Electric House». Стабилизаторы напряжения, инверторы, ИБП, аккумуляторы. Voltron, Voltron 3D, Энергия, Энергия Classic/Ultra.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Стабилизатор напряжения - Энергия СНВТ-10000/1 Hybrid
Энергия СНВТ-10000/1 Hybrid
Стабилизатор напряжения


Высокоточный гибридный стабилизатор с плавной регулировкой, выдерживающий сильные просадки и скачки напряжения.

20.900 руб.

Система заземления TN-C-S

Сообщение Объявления » 13 дек 2010, 14:44

Аватара пользователя
Anatoliy
Ukraine
Гуру тех. поддержки
Гуру тех. поддержки
Главный энергетик
Главный энергетик

Система заземления TN-C-S

Сообщение Anatoliy » 13 дек 2010, 18:55

Немного дополню к рисунку.
На рисунке
левый приемник это система TN-C
правый приемник это система TN-C-S

T — непосредственное соединения нейтрали источника питания с землёй
N — непосредственная связь открытых проводящих частей электроустановки с глухозаземленной нетралью источника питания
C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN
S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
LAMER
Член клуба
Член клуба
Электрик
Электрик

Система заземления TN-C-S

Сообщение LAMER » 02 мар 2011, 00:31

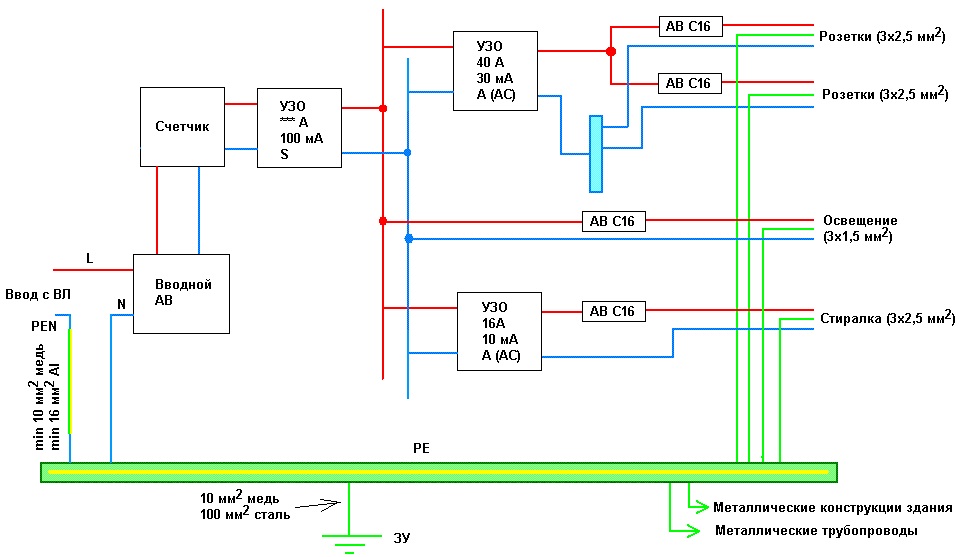

Вот это правильная схема?? Так можно делать?

Аватара пользователя
haramamburu
1
Энергетик
Энергетик

Система заземления TN-C-S

Сообщение haramamburu » 02 мар 2011, 00:40

Да, схемку сами делали или сперли? Просто чем знакомо.

Нет аватара
LAMER
Член клуба
Член клуба
Электрик
Электрик

Система заземления TN-C-S

Сообщение LAMER » 02 мар 2011, 00:44

Спер :))biggrin . мне интересно как лучше заземление делать, TN-C-S или Т-Т??
и PEN к PE подключать до счетчика или после?? Не возникнут вопросоы у энергосбыта?

Аватара пользователя
haramamburu
1
Энергетик
Энергетик

Система заземления TN-C-S

Сообщение haramamburu » 02 мар 2011, 01:04

LAMER писал(а):
как лучше заземление делать, TN-C-S или Т-Т??

По сути ТН Ц С - лучше, ТТ без обоснований не делается - но Енто независимей, ТТ - только для частных домиков.
LAMER писал(а):
PEN к PE подключать до счетчика или после??

Не понял :(
LAMER писал(а):
Не возникнут вопросоы у энергосбыта?

Там у них свои тараканы, если делать по правилам - то вопросов быть не должно.

Нет аватара
LAMER
Член клуба
Член клуба
Электрик
Электрик

Система заземления TN-C-S

Сообщение LAMER » 02 мар 2011, 01:06

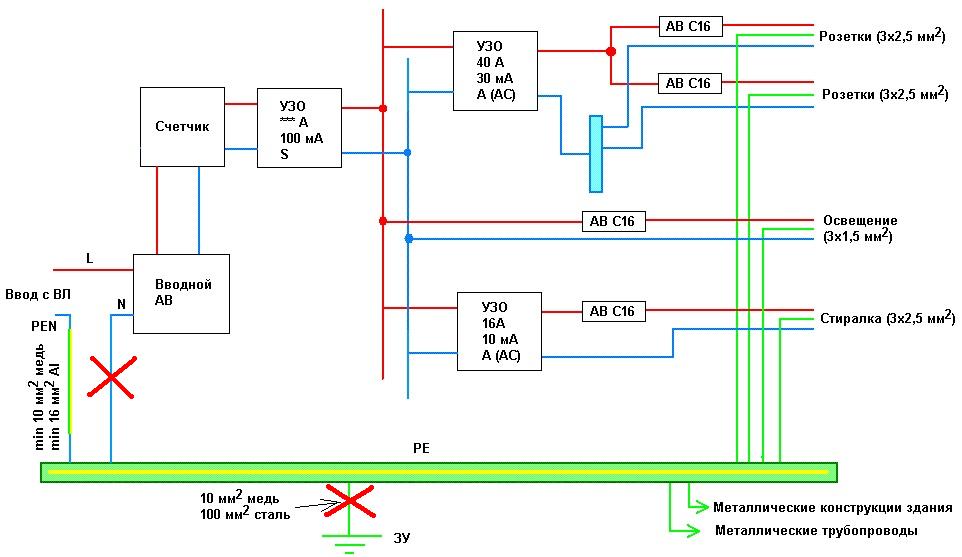

ну, до счетчика есть соединения!
Что будет если так сделать? :-

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Система заземления TN-C-S

Сообщение sergey_sav » 02 мар 2011, 01:10

LAMER писал(а):
Что будет если так сделать?

Если по местам крестиков пройтись кусачками? Ничего не будет... в том числе и света.
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Нет аватара
LAMER
Член клуба
Член клуба
Электрик
Электрик

Система заземления TN-C-S

Сообщение LAMER » 02 мар 2011, 01:16

хотите сказать, таким образом я не получу НОЛЬ? (который идет в обход счетчика)

Аватара пользователя
haramamburu
1
Энергетик
Энергетик

Система заземления TN-C-S

Сообщение haramamburu » 02 мар 2011, 01:23

Да, и плюс к этому "правильный" счетчик будет считать вне зависимости от того откуда нуль
Теперь ясен момент -
LAMER писал(а):
Не возникнут вопросоы у энергосбыта?

Из за таких "умных" и возникают...
