Фото отчет от миш

Сообщение миш » 25 ноя 2010, 22:35

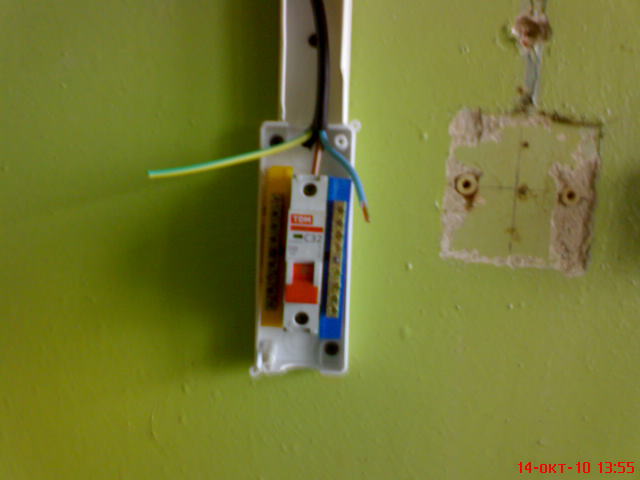

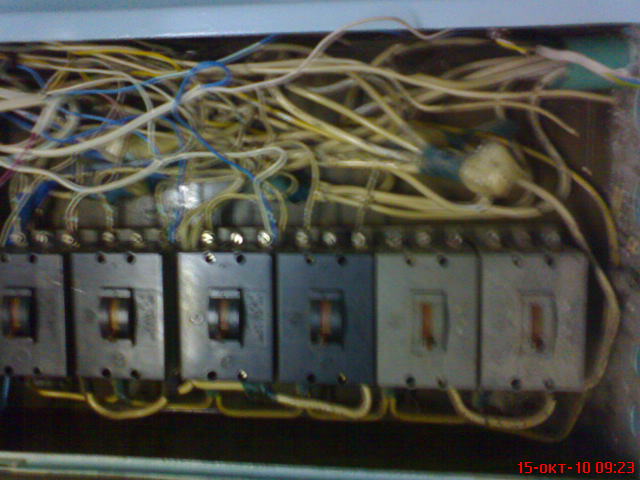

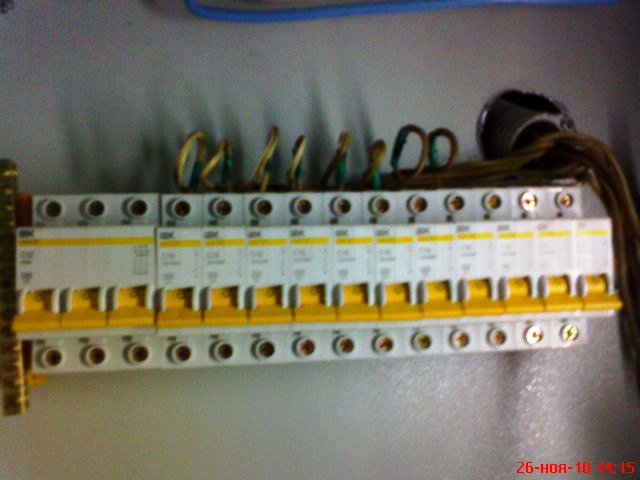

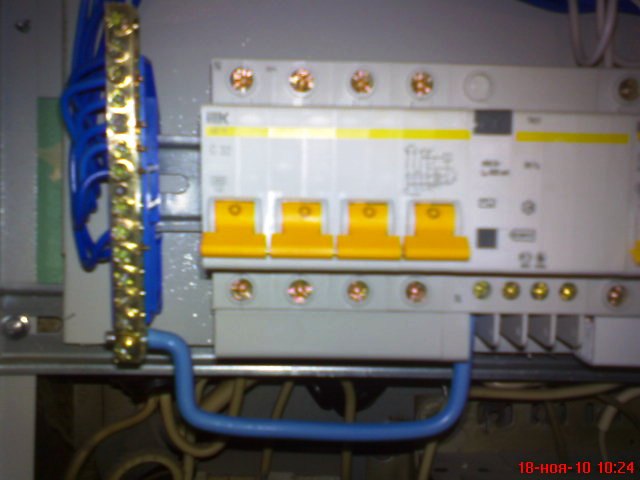

Это кап ремонт общежития в девять этажей.попробую поэтапно. Начну с электроплит.это старый щит электро плит. стояк на плиты 5*25 . от пайка на плиты ввг 3*6. Все автоматы снимали и вот что осталось в внутри щита. Плиты подключались к автоматам на прямую. Плита является стационарным оборудованием.автоматы у плит 32а. Конечно мало фоток но я и не собирался делать отчет.

Фото отчет от миш - второй этап плиты.JPG
Фото отчет от миш - второй этап плиты.JPG (28.6 КБ) 3530 просмотров
Фото отчет от миш - второй этап плиты.JPG
Фото отчет от миш - второй этап плиты.JPG
(28.6 КБ) 3530 просмотров


Фото отчет от миш - первый этап подключения плит.JPG
Фото отчет от миш - первый этап подключения плит.JPG (21.86 КБ) 3530 просмотров
Фото отчет от миш - первый этап подключения плит.JPG
Фото отчет от миш - первый этап подключения плит.JPG
(21.86 КБ) 3530 просмотров

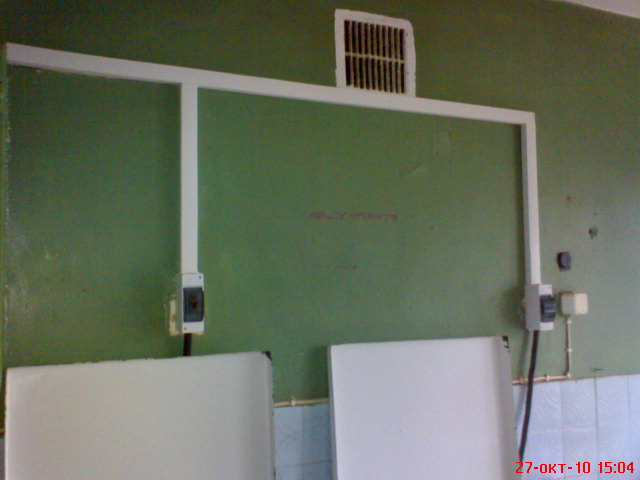

Фото отчет от миш - подключение плит.JPG
Фото отчет от миш - подключение плит.JPG (54.25 КБ) 3530 просмотров
Фото отчет от миш - подключение плит.JPG
Фото отчет от миш - подключение плит.JPG
(54.25 КБ) 3530 просмотров


Фото отчет от миш - щиток плит новый.JPG
Фото отчет от миш - щиток плит новый.JPG (71.01 КБ) 3530 просмотров
Фото отчет от миш - щиток плит новый.JPG
Фото отчет от миш - щиток плит новый.JPG
(71.01 КБ) 3530 просмотров

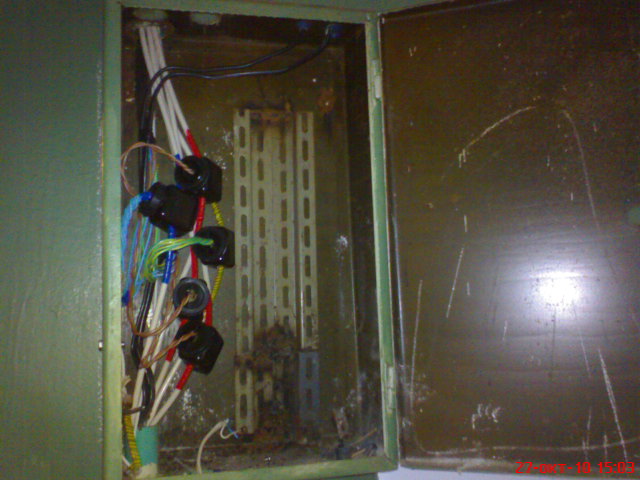

Фото отчет от миш - старый щит плит.JPG
Фото отчет от миш - старый щит плит.JPG (56.33 КБ) 3530 просмотров
Фото отчет от миш - старый щит плит.JPG
Фото отчет от миш - старый щит плит.JPG
(56.33 КБ) 3530 просмотров
Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Реклама на форуме
Реклама на форуме

Фото отчет от миш

Сообщение Объявления » 25 ноя 2010, 22:35

Фото отчет от миш

Сообщение Похожие темы » 25 ноя 2010, 22:35

Посмотрите здесь:
Фото отчет-(времянка)
Электрощиты разного типа (фото-отчёт)
Освещение: бра, люстры, светильники (фото-отчёт)
Отчёт по электромонтажу и строительству дачи
Как я открывал магазин электроматериалов - отчёт
Аватара пользователя
haramamburu
1
Энергетик
Энергетик

Фото отчет от миш

Сообщение haramamburu » 26 ноя 2010, 00:11

Фото №1 - сколько потребителей планируется, что аж шинки на нуль и землю есть?
Фото №3 - к каждому потребителю свой мини щиток?

Аватара пользователя
миш
Автор темы
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Фото отчет от миш

Сообщение миш » 28 ноя 2010, 12:52

потребитель один . да к каждому один бокс.
Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
миш
Автор темы
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Фото отчет от миш

Сообщение миш » 29 ноя 2010, 21:28

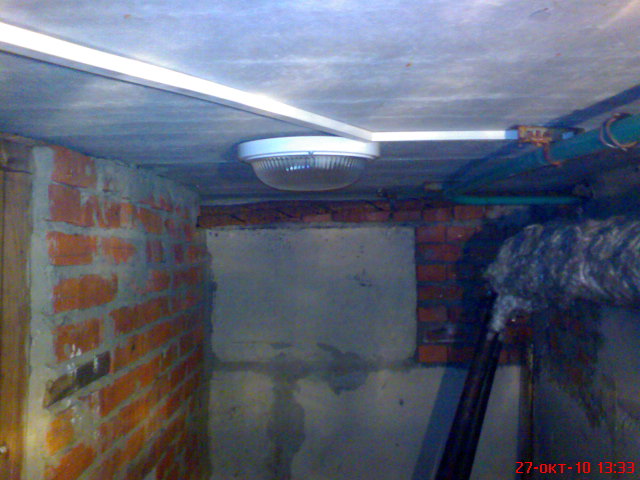

Смотрим дальше. Подвал сделан коробом 16*25 и проводом ввг-нг 3*1.5

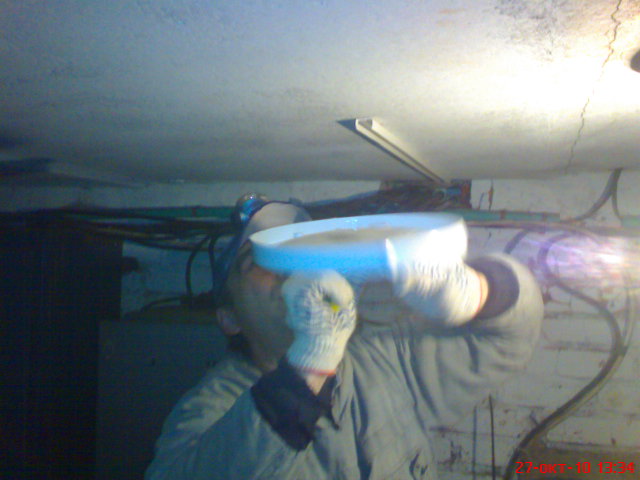

Фото отчет от миш - установка светильника.JPG
Фото отчет от миш - установка светильника.JPG (54.84 КБ) 3414 просмотров
Фото отчет от миш - установка светильника.JPG
Фото отчет от миш - установка светильника.JPG
(54.84 КБ) 3414 просмотров

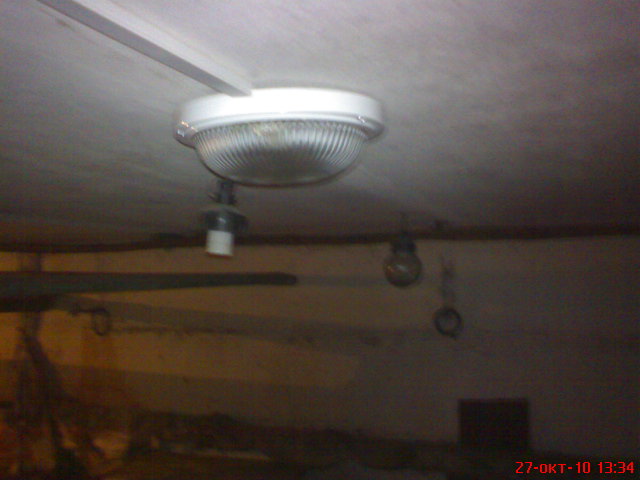

Фото отчет от миш - установленый светильник.JPG
Фото отчет от миш - установленый светильник.JPG (48.12 КБ) 3414 просмотров
Фото отчет от миш - установленый светильник.JPG
Фото отчет от миш - установленый светильник.JPG
(48.12 КБ) 3414 просмотров

Фото отчет от миш - светильник на проходе.JPG
Фото отчет от миш - светильник на проходе.JPG (73.85 КБ) 3414 просмотров
Фото отчет от миш - светильник на проходе.JPG
Фото отчет от миш - светильник на проходе.JPG
(73.85 КБ) 3414 просмотров
Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
миш
Автор темы
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Фото отчет от миш

Сообщение миш » 09 дек 2010, 22:35

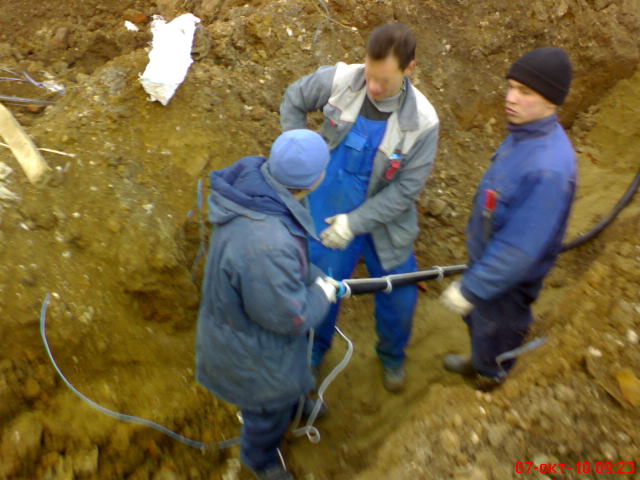

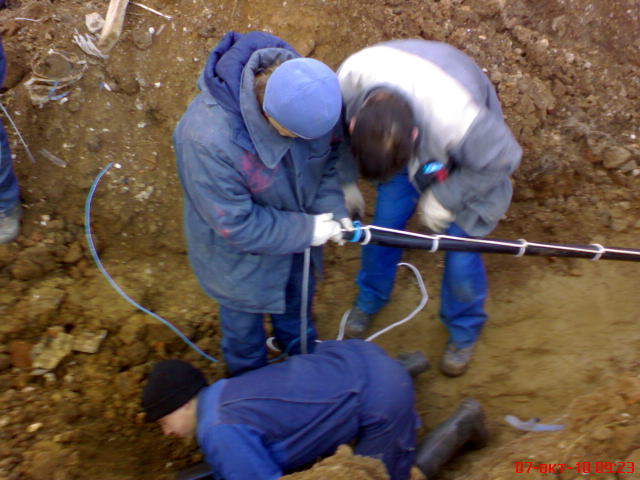

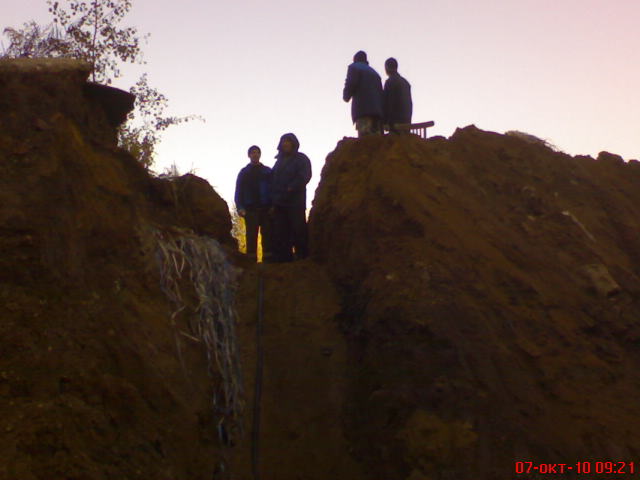

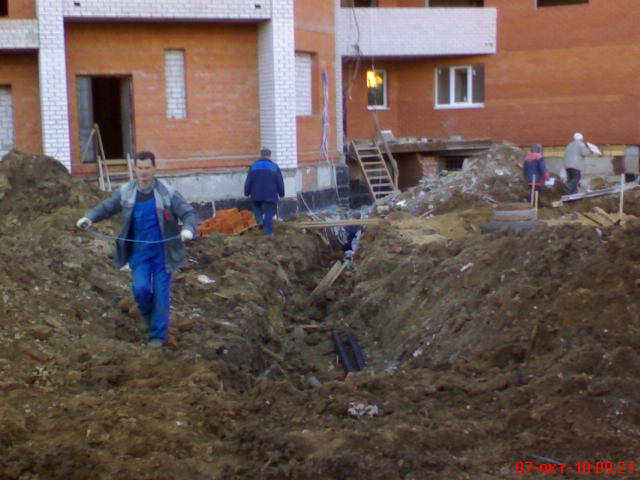

Могу сказать что общежитие сдано . Работаю на другом. Так что фотки случайные для себя делал люблю вспомнить большие работы. Например прокладка кабеля.

Фото отчет от миш - кабель на мира.JPG
Фото отчет от миш - кабель на мира.JPG (34.29 КБ) 3264 просмотра
Фото отчет от миш - кабель на мира.JPG
Фото отчет от миш - кабель на мира.JPG
(34.29 КБ) 3264 просмотра

Фото отчет от миш - кабель на мира 2.JPG
Фото отчет от миш - кабель на мира 2.JPG (61.45 КБ) 3264 просмотра
Фото отчет от миш - кабель на мира 2.JPG
Фото отчет от миш - кабель на мира 2.JPG
(61.45 КБ) 3264 просмотра

Фото отчет от миш - кабель на мира 3.JPG
Фото отчет от миш - кабель на мира 3.JPG (62.25 КБ) 3264 просмотра
Фото отчет от миш - кабель на мира 3.JPG
Фото отчет от миш - кабель на мира 3.JPG
(62.25 КБ) 3264 просмотра

Фото отчет от миш - кабель на мира 4.JPG
Фото отчет от миш - кабель на мира 4.JPG (58.58 КБ) 3264 просмотра
Фото отчет от миш - кабель на мира 4.JPG
Фото отчет от миш - кабель на мира 4.JPG
(58.58 КБ) 3264 просмотра
Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
миш
Автор темы
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Фото отчет от миш

Сообщение миш » 17 дек 2010, 21:37

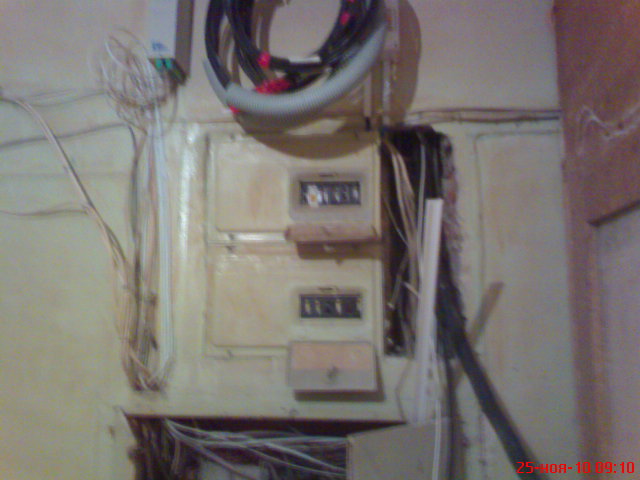

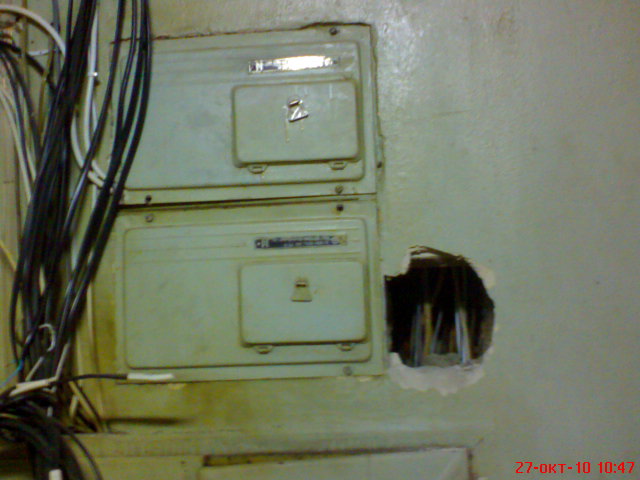

Нет вы ошиблись.кабель кидали на новый дом, а это старые щиты этажа а рядом пробивали дырку для протаскивания нового кабеля аввг 5*50 и ввг 5*4
Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
миш
Автор темы
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Фото отчет от миш

Сообщение миш » 17 дек 2010, 21:51

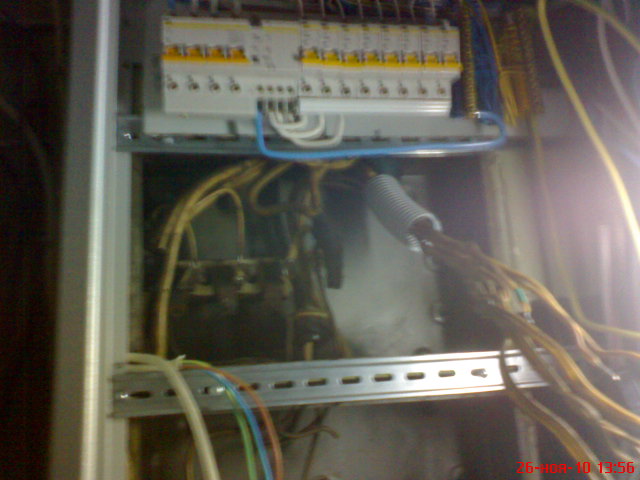

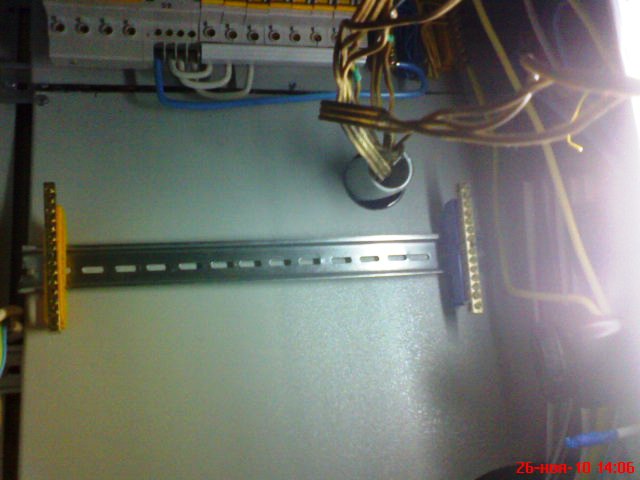

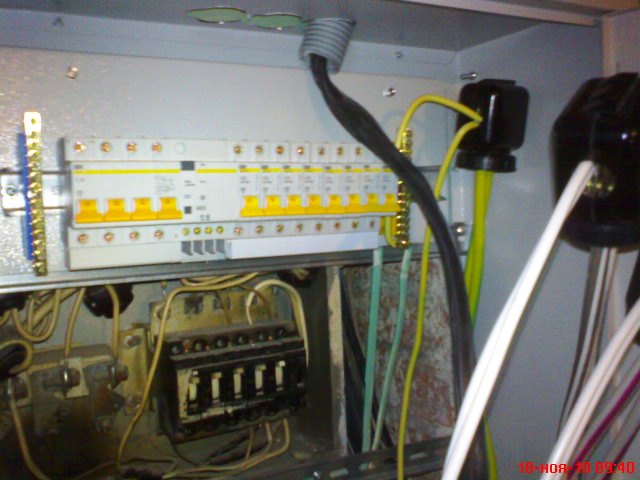

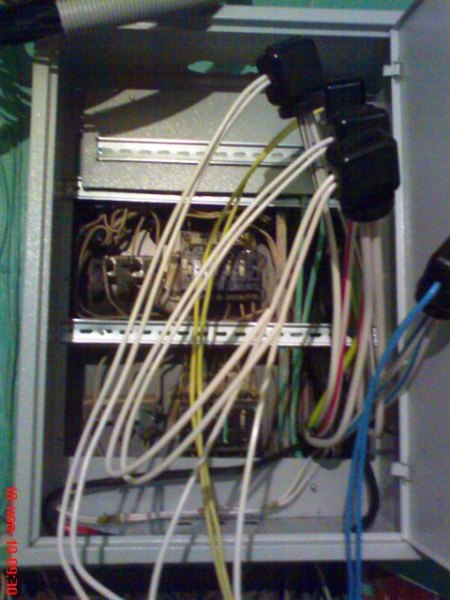

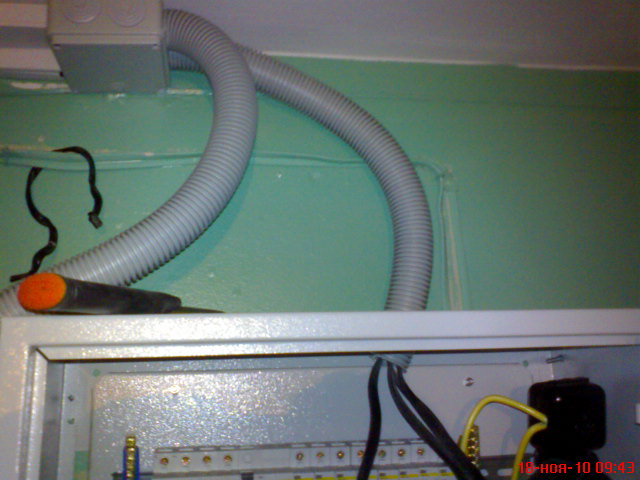

Это уже протащили кабель. Дальше на старые щиты накладоваем новый. Только заднию стенку щита снимаем и фальш панель режим на две части.
Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
миш
Автор темы
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Фото отчет от миш

Сообщение миш » 17 дек 2010, 21:57

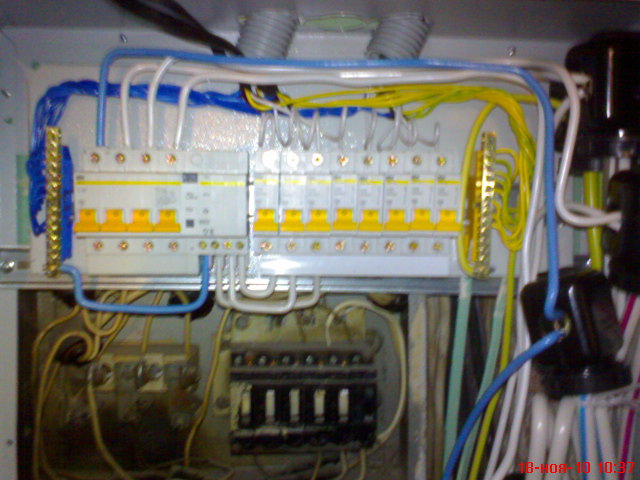

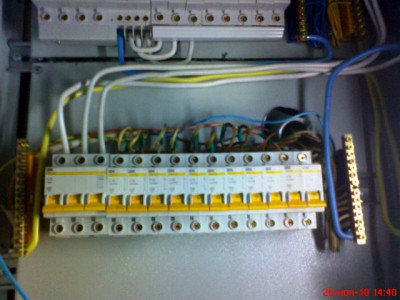

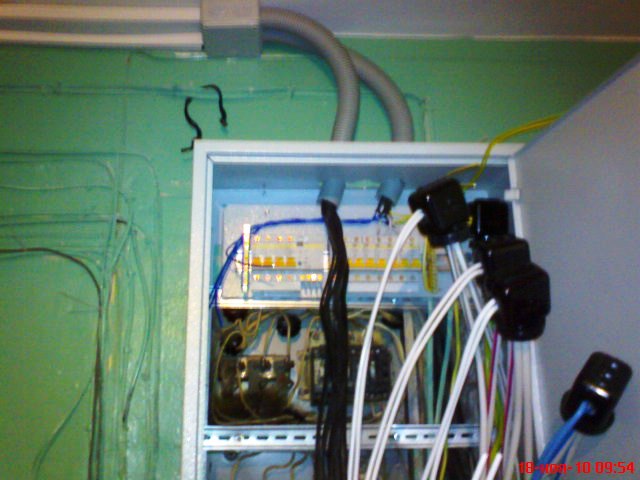

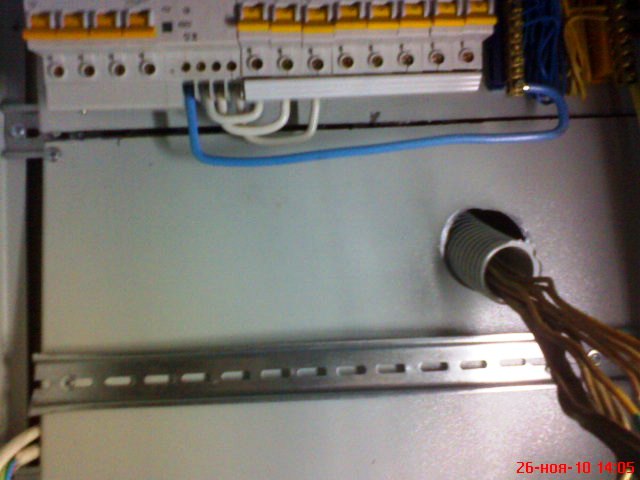

Начало сборки нового щита, на верхние автоматы подключается снова смонтированная проводка.
Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
миш
Автор темы
Russia
Почётный член клуба
Почётный член клуба
Главный энергетик
Главный энергетик

Фото отчет от миш

Сообщение миш » 19 дек 2010, 21:14

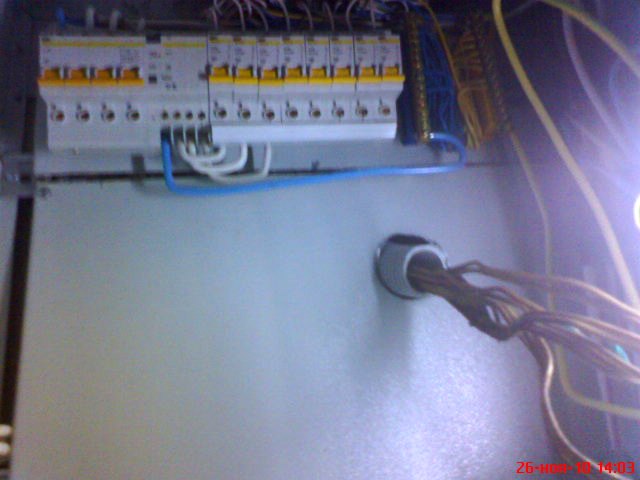

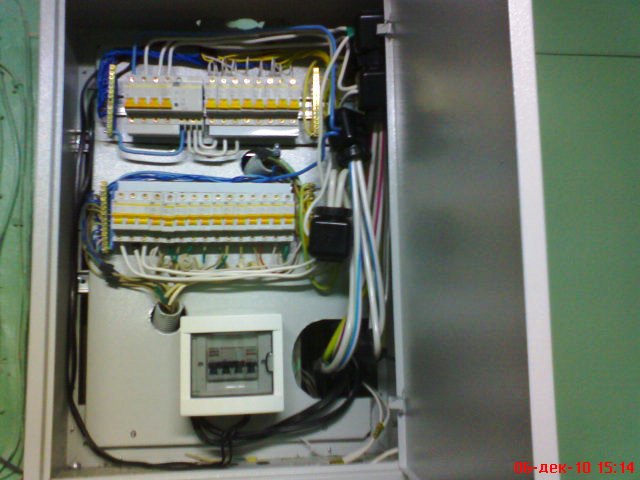

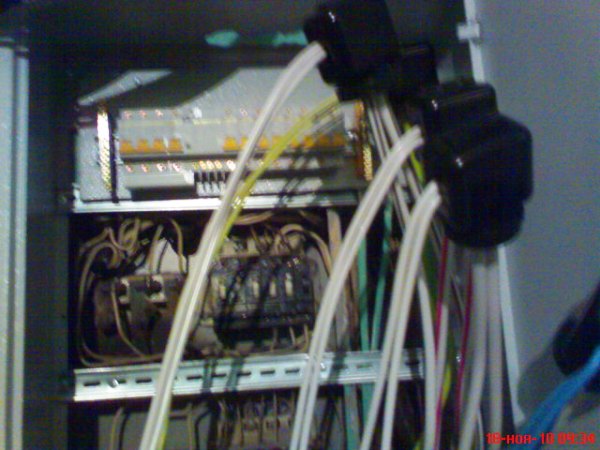

продолжу. сверху вводятся провода новой разводки которые идут до комнат.провод ввг3*2,5

Электричество может поджарить ваш ужин, но так же оно может поджарить и вас... Не рекомендую пробовать.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
elhouse
Russia
Председатель клуба
Председатель клуба
Генеральный директор
Генеральный директор

Фото отчет от миш

Сообщение elhouse » 19 дек 2010, 21:20

Миш, я ведь специально для этого галерею сделал - gallery/
