Как подключить электродвигатель 220В к автомобилю |
---|
Как подключить электродвигатель 220В к автомобилю |
MF-er - Участник
|
17 июл 2011, 13:58 |
Здравствуйте знатоки! У меня возникла идея создания пылесоса в автомобиль (вариант приобретения не рассматриваю - пробовал разные модели, но ни одна нормально не пылесосит, может Китайские производители виноваты, может еще что, а вариант обычного пылесоса заранее не подходит, так как размер смущает и нет у меня возможности розетку найти для этого, а так уехал на природу и пылесось сколько влезет). Есть двигатель (тип приведен во вложении), на нем есть схема. Как заставить двигатель работать? К сожалению, в электрике я почти полный ноль, поэтому если возможно - прошу объяснить более доступно. И еще - если я все-таки захочу подсоединить данный двигатель к преобразователю - будет ли он работать (у меня преобразователь поддерживает до 200 Вт нагрузку, а двигатель вроде всего 25 Вт) и не опасно ли это для преобразователя? Автоинвертор AcmePower AP-DS200 (200Вт) преобразователь с 12В на 220В.
|
Вложения |

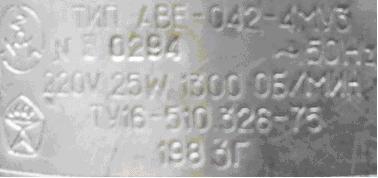

Комментарий к файлу: Тип мотора Тип мотора - Фото0389 [ 10.61 КБ | Просмотров: 1580 ] |

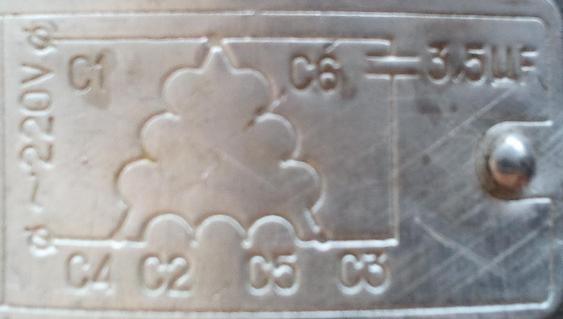

Комментарий к файлу: Схема мотора Схема мотора - Фото0388 [ 30.02 КБ | Просмотров: 1651 ] |
Re: Как подключить электродвигатель 220В к автомобилю |
slavapril - Заслуженный Ректор клуба
|
17 июл 2011, 14:21 |
По идее должно подойти.
|
Re: Как подключить электродвигатель 220В к автомобилю |
MF-er - Участник
|
17 июл 2011, 14:32 |
Вопрос в том, как подсоединить теперь
|
Re: Как подключить электродвигатель 220В к автомобилю |
sergey_sav - Лидер тех. поддержки
|
17 июл 2011, 21:37 |
Если инвертор на выходе имеет синусоиду 50Гц (см. паспорт), если способен работать на индуктивную нагрузку (см. паспорт), то подключить в соответствии со схемой на шильдике двигателя.
Дополнение/разъяснение (специально в соответствии с разделом) Соединить концы обмоток двигателя (обозначены С1, С2, С3.....) в соответствии со схемой. Конденсатор металлобумажный 3,5 мкФ на напряжение не менее 400 В. Две клеммы, обозначенные "220В" подключить к выходным клеммам инвертора "220В", полярность не важна. |
Re: Как подключить электродвигатель 220В к автомобилю |
MF-er - Участник
|
17 июл 2011, 21:58 |
К сожалению чудо китайской промышленности имеет не более обозначений, чем приведено на вложенной картинке. То что синусоида есть, я понял, на большее видимо придется только догадываться. А вот еще проблема в том, что я про кондесаторы не очень вкурсе. Если бы мне сказать четко, что с чем соеденить, да еще какую хрень (типа конденсатор или еще что) купить в магазине и куда присоеденить. Я понимаю, что слишком прошу многого, но как полный нифиганезнаец в этом вопросе очень надеюсь на вашу помощь! Вам же sergey_sav, огромное спасибо за ответы!
|
Вложения |

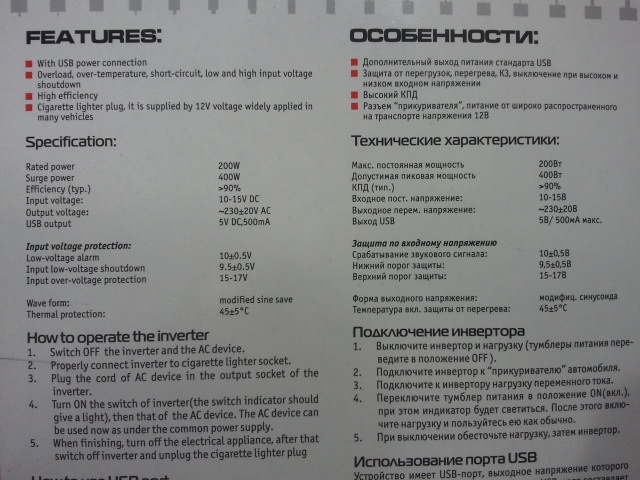

Как подключить электродвигатель 220В к автомобилю - Фото0391 [ 225.15 КБ | Просмотров: 1632 ] |
Re: Как подключить электродвигатель 220В к автомобилю |
MF-er - Участник
|
17 июл 2011, 22:01 |
Не увидел дополнения. Теперь очень все понятно. А вот с конденсатором - не менее 400 В - это означает что чем больше тем лучше или нужно всетаки более быть приближенным к 400?
|
Re: Как подключить электродвигатель 220В к автомобилю |
MF-er - Участник
|
17 июл 2011, 22:05 |
И еще - а как узнать инвентор может работать на индуктивную нагрузку или нет? И чем чревато если что-то инвентор не потянет? Есть риск запалить инвентор? Или это скажется только на пуске двигателя?
|
Re: Как подключить электродвигатель 220В к автомобилю |
slavapril - Заслуженный Ректор клуба
|
17 июл 2011, 22:14 |
По представленной на фото информации инвертор имеет на выходе модифицированную синусоиду. Двигателю это может "не понравиться", хотя это далеко и не факт. По информации в интернете частота на выходе 50/60Гц. Так что, в принципе, с осторожностью можно и попробовать. ИМХО
|
Re: Как подключить электродвигатель 220В к автомобилю |
MF-er - Участник
|
17 июл 2011, 22:21 |
А как проявить осторожность? В чем риск состоит? Если может полететь преобразователь - ну её эту затею. Или может какие предохранители куда можно поставить. Чем синусоида не подходит к двигателю, может быть вкратце сможете сказать?
|
Re: Как подключить электродвигатель 220В к автомобилю |
slavapril - Заслуженный Ректор клуба
|
17 июл 2011, 22:40 |
Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.
Можно почитать здесь. Особенно пункт №3 |
Re: Как подключить электродвигатель 220В к автомобилю |
sergey_sav - Лидер тех. поддержки
|
17 июл 2011, 23:23 |
MF-er писал(а) Если бы мне сказать четко, что с чем соеденить, да еще какую хрень (типа конденсатор или еще что) купить в магазине и куда присоеденить. Соединить выводы двигателя С1, С6 и один вывод конденсатора (о нём позже) пусть будет точка "L". Соединить выводы двигателя С4 и С2, пусть будет точка "N". Соединить выводы двигателя С3, С5 и второй вывод конденсатора, точка без названия... оно ей и не надо... Теперь к точкам "L" и "N" припаять два проводка (к каждой по одному) от любого шнурка с сетевой вилкой (откусить от бра, телевизора или просто купить в магазине) Конденсатор такой как на картинке или аналогичный по параметрам (подскажут в магазине радиодеталей или на блошинном рынке) |
Re: Как подключить электродвигатель 220В к автомобилю |
MF-er - Участник
|
18 июл 2011, 20:24 |
MF-er писал(а) Не увидел дополнения. Теперь очень все понятно. А вот с конденсатором - не менее 400 В - это означает что чем больше тем лучше или нужно всетаки более быть приближенным к 400? Спасибо огромное за уж куда более подробное описание я сразу понял .. благо опыт школы по паянию еще помнится Меня просто больше интересовало не запалю ли я инвентор, но насколько понял из ссылки - просто мощность двигателя должна будут быть чуть меньше. А в моем случае это даже и не очень важно. Нагрузка на двигатель не предполагается большая. Всасывающий вентилятор, создающий давление способное пропустить через себя песок и мелкую пыль ..... Что же, думаю самая пора все это опробовать. Еще раз всем огромное спасибо за участие! По итогам могу отписаться. |
Re: Как подключить электродвигатель 220В к автомобилю |
MF-er - Участник
|
18 июл 2011, 20:26 |
Только сейчас заметил, что предлагаемый на картинке конденсатор имеет всего 200 V, а как же ранее указанные 400 V !?
|
Re: Как подключить электродвигатель 220В к автомобилю |
sergey_sav - Лидер тех. поддержки
|
18 июл 2011, 20:33 |
MF-er писал(а) Только сейчас заметил, что предлагаемый на картинке конденсатор имеет всего 200 V, а как же ранее указанные 400 V !? На картинке внешний вид и только... Уж извините, что циферки не стёр... Так лучше?... Только номинал подходящий не нашёл... |
Re: Как подключить электродвигатель 220В к автомобилю |
MF-er - Участник
|
18 июл 2011, 21:42 |
Да я не искал изъян! Просто я глупый в этих вещах, поэтому и боюсь чего-то не допонять А вообще можно узнать - как считается насколько должен быть конденсатор? Ну это уже просто для себя - вдруг пригодится ... тут лазил вот по форуму и встретил расчет при подсоединении светодиодов - очень актуальная тема оказалась ... сын все надоедает - сделай мне диоды на колеса, чтобы при езде получалось подобие космического корабля. Я видел такие приколы - очень эффектно смотрятся - теперь зато знаю как их просчитать
|
Re: Как подключить электродвигатель 220В к автомобилю |
MF-er - Участник
|
18 июл 2011, 21:56 |
Еще вот прочитал, что бывают пусковые какие-то конденсаторы. Может сможете подсказать - мне такой понадобится!?
|
Re: Как подключить электродвигатель 220В к автомобилю |
sergey_sav - Лидер тех. поддержки
|
18 июл 2011, 22:23 |
На схеме обычный фазосдвигающий конденсатор, он же и рабочий. Напряжение рабочее выбирается исходя из максимального амплитудного. Предположим, что напряжение может быть 220+/- 20В, тогда максимальная амплитуда 240*1,4142= 340В. Поэтому выбираем не менее 400В.
Номинал (ёмкость) уже кем-то посчитана 3,5 мкФ, но большой беды не будет, если возьмёте 4 мкФ. ИМХО |
Re: Как подключить электродвигатель 220В к автомобилю |
MF-er - Участник
|
19 июл 2011, 20:21 |
Мне в нашем радиотехническом магазине смогли предложить только конденсатор 3,3 мкФ на 450 VAC .... подойдет ли такой? Смущает то что чуть меньше рекомендуемой величины по емкости.
|
Re: Как подключить электродвигатель 220В к автомобилю |
sergey_sav - Лидер тех. поддержки
|
19 июл 2011, 20:26 |
Подойдёт, не сверхточная техника...
|
Re: Как подключить электродвигатель 220В к автомобилю |
MF-er - Участник
|
19 июл 2011, 22:27 |
Блиииин, все подсоединил и ...... постигло меня разочарование - 1300 оборотов слишком мало ... теперь надо что то пошустрее искать будет, боюсь так не потянет .... так что извиняюсь за беспокойство, благодарю за повышение уровня моих познаний и наверное пока прощаюсь
|
