Источник постоянного напряжения и тока ТЕС-88

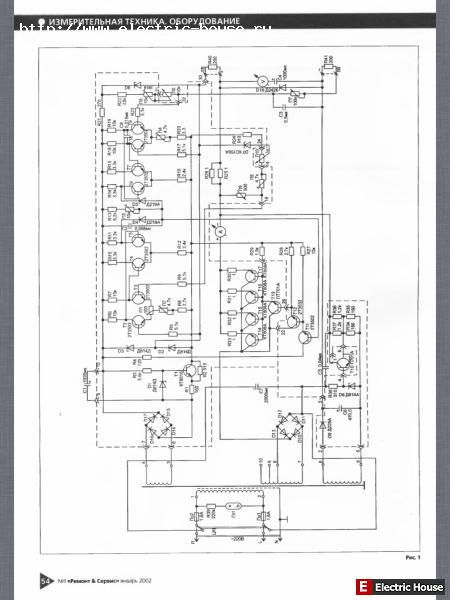

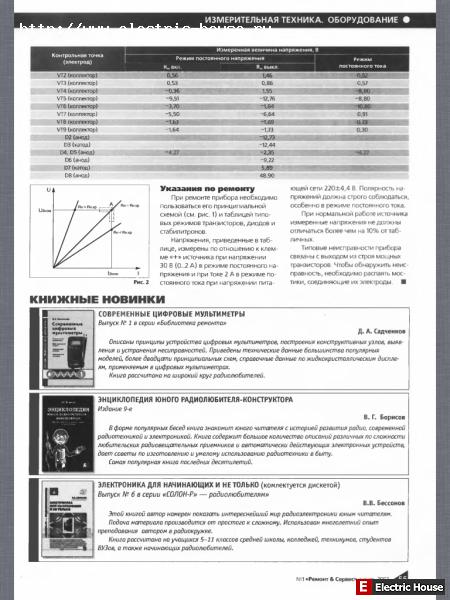

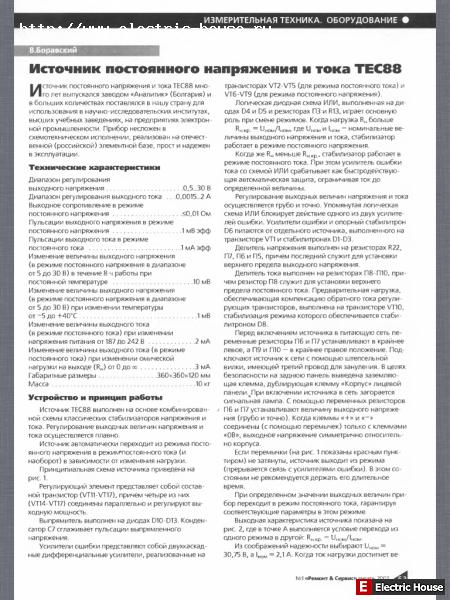

Источник постоянного напряжения и тока ТЕС-88, порыв интернет понял, что это источник постоянного тока. Возможно токоисправитель стабилизированный. Производство Болгария 80-е годы. Долго мучился искал какую либо документацию, все что нашел - схема и небольшое описание в журнале 2002г, скан всего этого прилагаю.

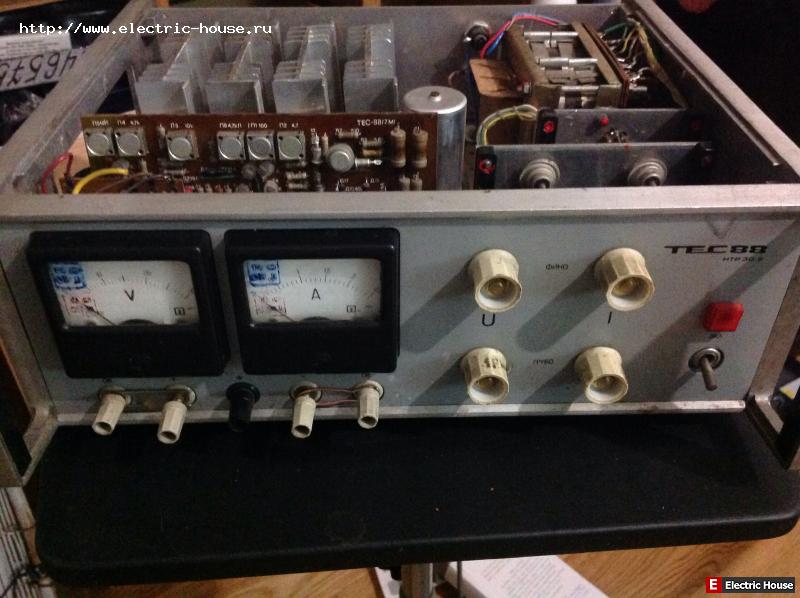

Собственно вопрос: как это все работает? В сеть включаю, вольтметр упрыгивает резко на максимум, амперметр стоит. Смутило, что в статье написано перед подключением к 220 вывернуть 2 резистора в крайнее левое и 2 в крайнее правое. Объясните пожалуйста где на лицевой панели П6, П7, П9 и П10? А то боюсь испортить раритет.
Заранее благодарю всех неравнодушных! С праздниками!
Добавлено спустя 1 минуту 43 секунды:

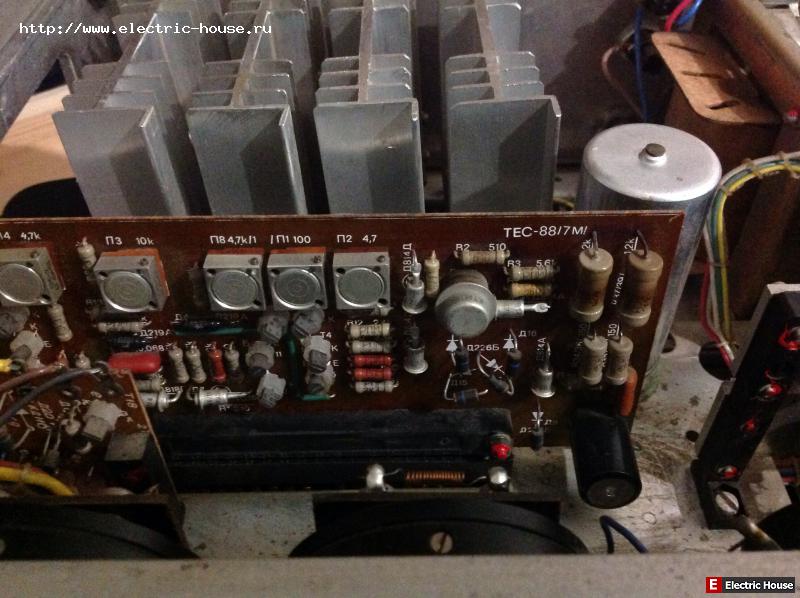

И еще вопрос на фото видно, как два резистора крайние верхние левые подгорели или хз в общем потемнели. Это может быть беда?
-
- Сообщение
- slavapril
- Заслуженный Ректор клуба
- Энергетик
- Прогресс звания:
- Заслуженная репутация: 125 +40 / -0
Источник постоянного напряжения и тока ТЕС-88
D-O-G-G-Y-7-6 писал(а):схема и небольшое описание в журнале 2002г
В каком номере? Хочу глянуть...
Раньше я завидовал тем, кто получал больше меня. Теперь я завидую тем, кто ходит на работу с удовольствием
-
- Сообщение
- D-O-G-G-Y-7-6 / Автор темы
- Новенький
- Прогресс звания:
- Заслуженная репутация: 0 +0 / -0
Re: Стабилизатор постоянного тока ТЕС-88
-
- Сообщение
- elhouse
- Председатель клуба
- Главный энергетик
- Прогресс звания:
- Заслуженная репутация: 243 +35 / -0
Re: Источник постоянного напряжения и тока ТЕС-88
D-O-G-G-Y-7-6 писал(а):Собственно вопрос: как это все работает?
Это вопрос к разработчикам...
Примерно так - Принцип работы электронного стабилизатора напряжения
Обычный стабилизатор постоянного напряжения, я таким пользовался в НИИ.
Работает соответственно, как и все стабилизаторы.
Схема и описание у вас есть. Изучайте...
Ремонтировать не реально - горелый, плюс высохли все ёмкости...
Его выбросили, а вы подобрали. В инете можно купить аналогичный в рабочем состоянии, рублей за 500!
-
- Сообщение
- Калямба
- Гуру тех. поддержки
- Мастер
- Прогресс звания:
- Заслуженная репутация: 50 +14 / -0
Re: Источник постоянного напряжения и тока ТЕС-88
D-O-G-G-Y-7-6 писал(а):где на лицевой панели П6, П7, П9 и П10?
П6, П7 - Регуляторы напряжения "U"
П9, П10 - Регуляторы тока "I"
И это не просто стабилизатор напряжения - "комбинированный стабилизатор напряжения и тока (переходит в тот или иной режим в зависимости от нагрузки)".
Читайте внимательно статью, там довольно подробно все описано.
elhouse писал(а):Ремонтировать не реально
Может у автора творческий зуд!
-
- Сообщение
- elhouse
- Председатель клуба
- Главный энергетик
- Прогресс звания:
- Заслуженная репутация: 243 +35 / -0
Re: Источник постоянного напряжения и тока ТЕС-88
Калямба писал(а):Может у автора творческий зуд!
Если-бы так...
-
- Сообщение
- D-O-G-G-Y-7-6 / Автор темы
- Новенький
- Прогресс звания:
- Заслуженная репутация: 0 +0 / -0
Re: Источник постоянного напряжения и тока ТЕС-88
Сейчас идея перешла в ранг: вынуть все внутренности и аккуратно переместить их в вышеописанный стенд. Но чего то я до такой техники еще не дорос походу. Или я не понимаю как им пользоваться или в нем где то косяк. Подключил для пробы 12В пылесос прибор не встрепянулся.(ни тот ни тот) обе перемычки одеты, вывернул резисторы как было сказано выше, подключил к 220, подключил прибор, включил переключатель, красная лампочка зажглась и все... Подскажите где косяк искать?) в себе или в аппаратуре?
-
- Сообщение
- elhouse
- Председатель клуба
- Главный энергетик
- Прогресс звания:
- Заслуженная репутация: 243 +35 / -0
Re: Источник постоянного напряжения и тока ТЕС-88
D-O-G-G-Y-7-6 писал(а):где косяк искать?
В приборе.
Нам отсюда не видно...
-
- Сообщение
- Калямба
- Гуру тех. поддержки
- Мастер
- Прогресс звания:
- Заслуженная репутация: 50 +14 / -0
Re: Источник постоянного напряжения и тока ТЕС-88
D-O-G-G-Y-7-6 писал(а):красная лампочка зажглась и все
...Пр1 и Пр2 (по схеме) - точно исправны. Далее измерять напряжение на выходах мостиков Д10-Д13 и Д14-Д17, далее напряжения на выводах транзисторов, диодов и стабилитронов (по табличке), проверять емкости всех конденсаторов...

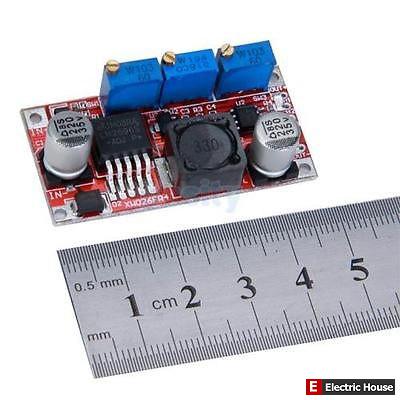

Или проще взять "полуфабрикат" такой например:
1. Выходное напряжение (регулируется) - 5...35 В;
2. Выходной ток (регулируется) - 0..3А
Стоит у китайцев 150-180 руб.
К нему добавить трансформатор с выпрямительным мостиком
-
- Сообщение
- D-O-G-G-Y-7-6 / Автор темы
- Новенький
- Прогресс звания:
- Заслуженная репутация: 0 +0 / -0
Re: Источник постоянного напряжения и тока ТЕС-88
-
- Сообщение
- Калямба
- Гуру тех. поддержки
- Мастер
- Прогресс звания:
- Заслуженная репутация: 50 +14 / -0
Re: Источник постоянного напряжения и тока ТЕС-88
D-O-G-G-Y-7-6 писал(а):чтоб вход 220 выход 0-35в
Ищите "AC 220V to DC 0-35V"
-
