Сварочный аппарат ТДМ-303У2(М)
Обращаюсь к вам с просьбой о помощи.
Не так давно мне с барского плеча достался разобранный сварочный аппарат ТДМ-303У2(М) обмотка CU - 220/380В, 50-315А.Я не профессиональный сварщик - но "варить" умею даже потолочный шов. В хозяйстве сгодится.
Дело в том что его разобрал кто- то а собрать назад и не попытался.

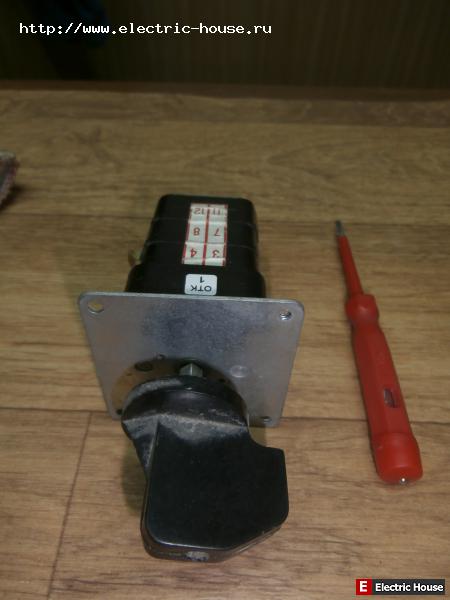

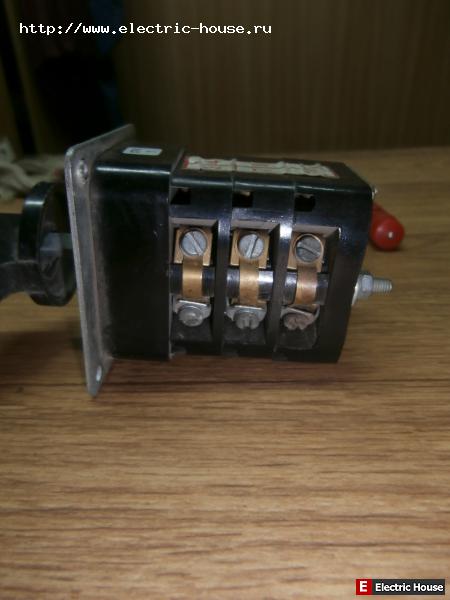

Аппарат имел переключение через пакетный переключатель имеющий три положения - О - среднее положение, - 220 - левое положение, - 380 - правое положение. Так выглядит пакетник со всех сторон и с сохранившимися перемычками на контактных группах Между положениями пакетника О - 220 в О-380в просверлены отверстия для ввёртывания винта,чтобы исключить неумышленное переключение с одного положения в другое во время работы аппарата.
Так вот - мегером я катушки прозвонил на сопротивление между первичкой и вторичкой и корпусом - всё нормально.Концы выводов с первички зажаты под заводские наконечники, которые крепились к пакетному выключателю. Я обычной контролькой на 220 вольт "высветил" соотношение обмоток на две фазы, т е 380 вольт и подал напряжение.

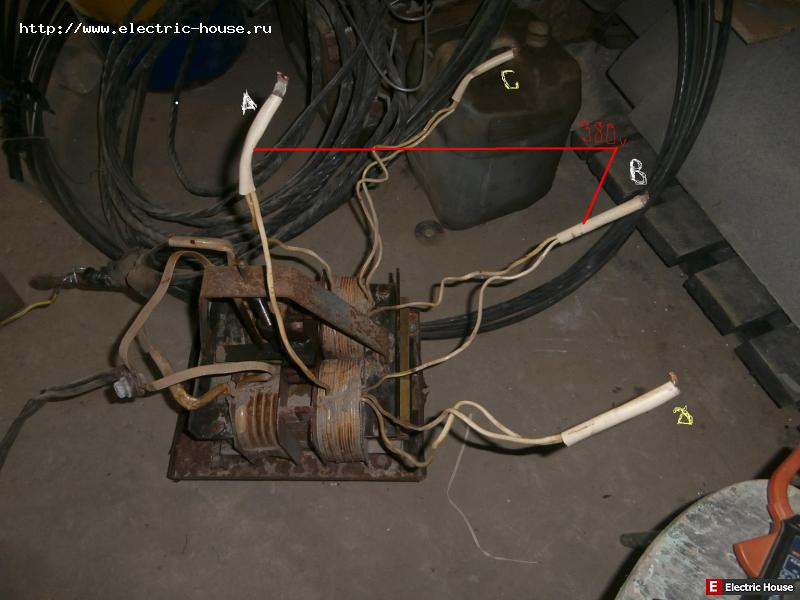

Аппарат заурчал,что меня соответственно обрадовало. Погонял его в режимах "больше" - "меньше" - всё работает чудно.Кстати сказать в этом аппарате не катушки подвижные а сердечник. Вот фото на котором я обозначил выводы которые работают на 380 вольт, т е две фазы - это будут выводы А - В .
А дальше у меня получился ступор - подал напряжение 220 вольт на выводы C-D - аппарат загудел благим матом и у меня вырубился промежуточный автомат на 30 ампер. Катушки нагрелись.Я решил пока не мучить аппарат и подумать. Мысли дошли лишь до того, что автомат просто не по параметрам и я сделал промежуточным автомат на 63 ампера. Подал напряжение - вариант тот же,только автомат выдержал а ПН-100 в щитовой сгорела.
Прошу вашей помощи - может у кого есть такой же аппарат, будьте добры распишите наглядно на какие контакты пакетника присоединяются какие выводы обмоток транса и куда подключается питание. Или просто подскажите как мне без пакетника сделать так чтобы можно было работать и на 220 и на 380 вольт.
Жалко не использовать аппарат на его полные возможности. А пробовать методом тыка, что то не очень хочется.
Спасибо большое заранее!
Жду.
Причина: Без пробелов. Всё в кучу...
-
- Сообщение
- Mixas
- Тех. поддержка
- Мастер
- Прогресс звания:
- Заслуженная репутация: 16 +4 / -0
Re: Сварочный аппарат ТДМ-303У2(М)
Серг А писал(а):Обращаюсь к вам с просьбой о помощи.
Вы имеете две катушки, каждая на 380 Вольт включаемые в паралельном соединении, Выводы А и В. Выводы С и Д это отводы почти от середины обмотки на напряжение 220 В.
Что-бы подключить на 220 В. Необходимо выводы С и Д соединить вместе и питающий провод с вывода В переключить на соединённые выводы С и Д
Таким образом напряжение 220 В подаётся на вывод А и на вместе соединённые выводы С и Д. Вывод В остаётся не подключенным.
На фото не видно направление обмотки второй катушки. Должно выполняться правило "буравчика" чтобы магнитопоток был одного направления. Проверьте! Также не известно с какой стороны большая часть витков до отвода от начала катушки (вывод В) или от конца (Вывод А). Поэтому возможно подключение на 220 Вольт на вывод В и соединённые выводы Д и С. Проверьте опытным путём. ( Можно просто померить напряжение на выводах при включении на 380 В. Там где будет 220 В туда и подавать 6напряжение 220 В. )
-
- Сообщение
- nikola
- Гуру клуба
- Энергетик
- Прогресс звания:
- Заслуженная репутация: 58 +18 / -0
Re: Сварочный аппарат ТДМ-303У2(М)
-
- Сообщение
- Mixas
- Тех. поддержка
- Мастер
- Прогресс звания:
- Заслуженная репутация: 16 +4 / -0
Re: Сварочный аппарат ТДМ-303У2(М)
nikola писал(а):Если соединение катушек встречное, то надо поменять начало и конец одной из катушек.
или перевернуть катушку на 180 град.
-
- Сообщение
- Серг А / Автор темы
- Заглянувший
- Прогресс звания:
- Заслуженная репутация: 0 +0 / -0
Re: Сварочный аппарат ТДМ-303У2(М)
Теперь то я всё понял. Если бы на концах катушек не было заводских наконечников я бы соединял концы и прозванивал на сопротивление.А тут ведь заводом собрано а разобрано скажем так террористом Вот и мина тебе!

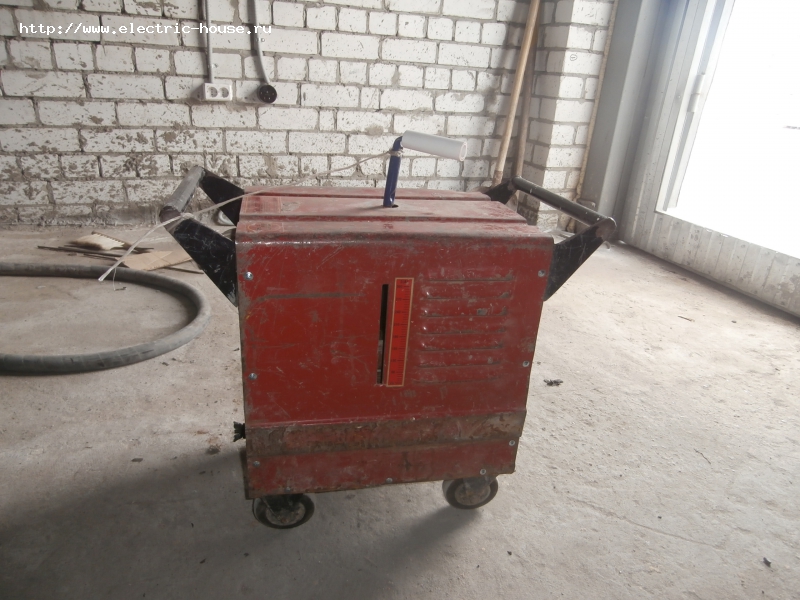

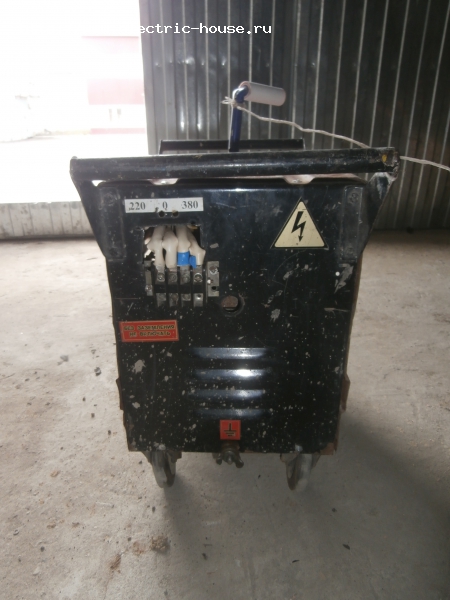

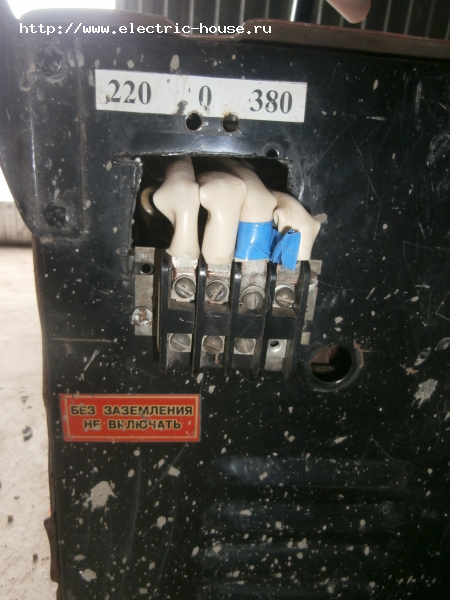

Короче - всё работает ребята. Соеденил я как сказал Михась и опять порадовался - полон мир добрых людей. Дай бог здоровья! У аппарата любимый электрод 4. Тройка горит. Пятёрка варит уверенно.Одеваю я его сейчас в корпус.А вот с пакетником я передумал. За свой век несколько раз нарывался я на этих пакетниках - уж очень они перекрывать любят. Так что я вот что сделал - у меня была старая клемная колодка советских времён выпуска - ну такая по два болтика на одной плашке ограждённая от соседа корболитовой перегородкой . Так что я на то место где был пакетник поставлю колодочку. На верхние контакты выведу обмотки а на нижние буду подавать напругу.
Крайние будут фазные если на две фазы буду подключать а средние будут как раз обмотки CD/. Если буду включать на 220 то два нижних болтика объеденю нулевым проводом так что и перемычка не понадобится.Соберу сфоткаю и выставлю. Есть там ещё нюансы механические,которые доводить до ума надо - ручку "винтореза" больше - меньше посеяли,колёса тележки надо на развал- схождение свозить а главное хочу добротную планку сделать под крепление + и - вторички.
Спасибо ещё раз ребята. Не прощаюсь
-
- Сообщение
- Mixas
- Тех. поддержка
- Мастер
- Прогресс звания:
- Заслуженная репутация: 16 +4 / -0
Re: Сварочный аппарат ТДМ-303У2(М)
-
