Подключение стиральной и посудомоечной машины

Сообщение Den » 15 дек, 2013 19:50

Доброе время суток. Пытаюсь подключить посудомоечную машину.
Сделал на кухне внешнюю розетку с заземлением, и пустил до щитка ПВС 3х2.5.

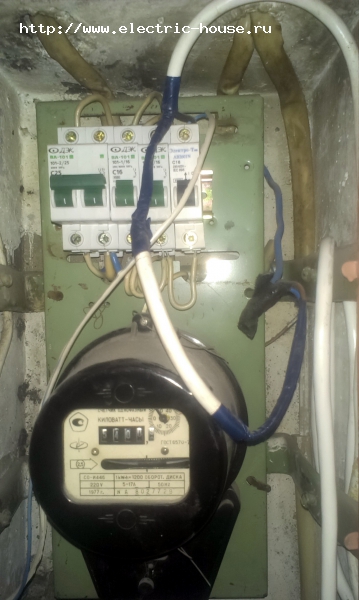

Далее фото щитка.

Щиток

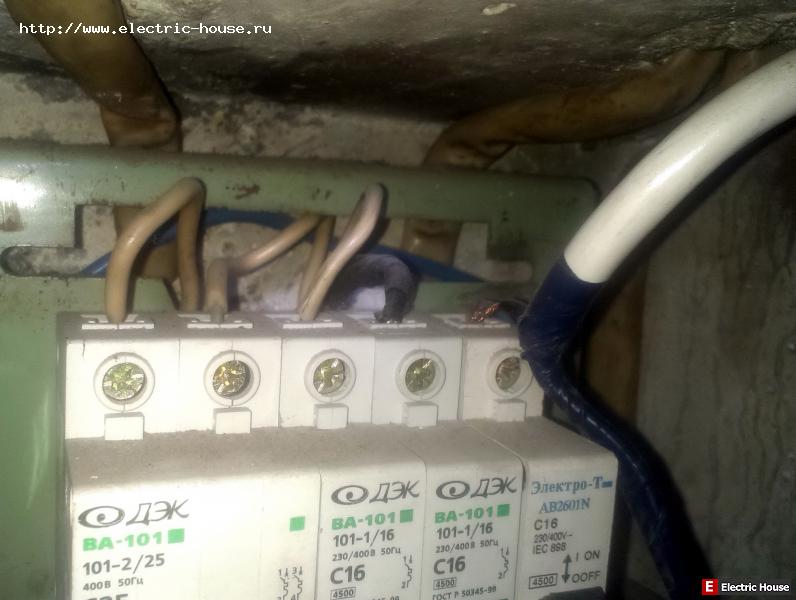

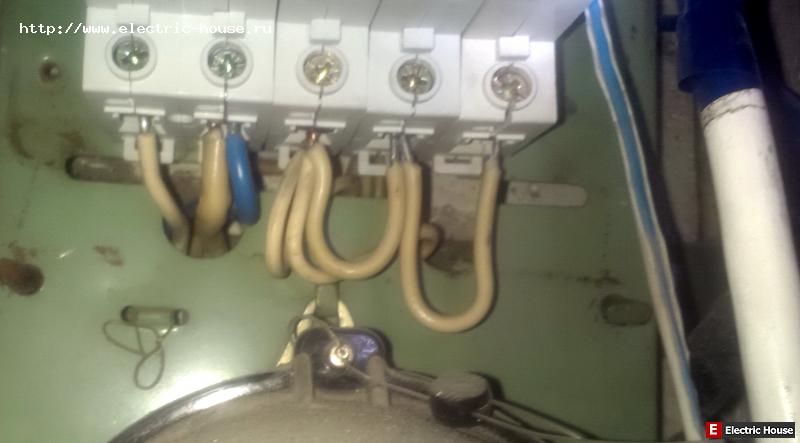

На крайний справа автомат (с черным тумблером) подключена стиральная машина также ПВСом 3х2.5. При этом одна из трех жил (черная) ушла на верхнюю клемму автомата (фаза?), а остальные (синяя ноль и коричневая земля) путем скрутки на толстый синий аллюминий уходящий за щиток и приходящий на нижнюю правую клемму крайнего слева двойного автомата на 25A\4500. Из этой же клеммы уходит за щиток толстый белый аллюминий. На тонкий белый проводок внимания не обращаем - это подсветка шкафа купе также брошенная одной из жил (на фазу?) "стирального" автомата. Все остальные автоматы тут на 16A\4500.
Вопрос. С учетом того что эта обруганная ЖЭКовским электриком конструкция вполне функциональна, могу ли я подключить и посудомойку также как стиралку (конечно же на отдельный автомат воткнув его еще правее и запараллелив по типу остальных) кинув также одну из жил на верхнюю его клемму, а остальные (ноль и землю) в ту же точку (скрутку) что и стиралка?
То есть (как я это понимаю) нули и земли стиральной и посудомоечной машины будут скручены в одну точку. И если такая точка имеет право к существованию то как избежать тут скрутки 4 медных 2.5 с толстенным алюминием? Спасибо.
Последний раз редактировалось elhouse 16 дек, 2013 6:47, всего редактировалось 2 раза.
Причина: Исправил детский жаргон...

Подключение стиральной и посудомоечной машины

Сообщение Похожие темы » 15 дек, 2013 19:50

Посмотрите здесь:
Подключение стиральной машины при отсутствии заземления
Подключение эл.двигателя стиральной машины ARDO
Заземление стиральной машины
Вопрос о подключении стиральной машины
Схема стиральной машины Киргизия-4
Вопросы и ответы по электрике

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Подключение стиральной и посудомоечной машины

Сообщение sergey_sav » 15 дек, 2013 20:16

Den писал(а):
С учетом того что эта обруганная ЖЭКовским электриком конструкция вполне функциональна

"Функциональна" только физически... но очень опасна для всех.
В случае обрыва нулевого провода в стояке, помимо такого явления, как запредельное понижение/повышение напряжения у однофазных потребителей, гарантирован вынос потенциала фазы на корпуса всех "занулённых" подобным образом бытовых приборов. В таких домах это вполне возможно, сам был случайным инициатором подобного... но никто не пострадал.
В Вашем щите просто некуда подключать третью жилу проводки, то есть защитную (землю). А вот УЗО на розетки стоит поставить, да и прикупить УЗМ51 тоже стоит. Только щит придётся менять, но это не за горами, ибо наверняка в ПЭС уже недвусмысленно намекнули о необходимости замены счётчика.
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Нет аватара
Den
Автор темы
Заглянувший

Re: Подключение стиральной и посудомоечной машины

Сообщение Den » 15 дек, 2013 20:24

Сверху


Снизу

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Подключение стиральной и посудомоечной машины

Сообщение slavapril » 15 дек, 2013 20:49

sergey_sav писал(а):
ибо наверняка в ПЭС уже недвусмысленно намекнули о необходимости замены счётчика

ибо...
Показания счетчиков класса точности 2,5 в уважающих организациях к учету уже давно не принимают (начисляют по нормативу)
А внизу избежать перемычек можно, купив гребенку - соединительную шину для автоматов
Для просмотра ссылки необходимо зарегистрироваться! Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
Den
Автор темы
Заглянувший

Re: Подключение стиральной и посудомоечной машины

Сообщение Den » 15 дек, 2013 21:01

Диагноз своего не нового "газового" дома и счетчика я примерно представляю. ;;1): Замена счетчика на двухрежимный в моих планах значится только через полгода к лету. Электрик в свое время поругавшись так и не предложил ничего лучше чем на фото. Вопрос звучит скорее так. Как с учетом приложенных фотографий подключенной стиралки надо подключить посудомойку чтобы это протянуло на полгодика с учетом того что стиралка так криво подключена уже сто лет и что подключить посудомойку надо бы "уже вчера", а то если до НГ не подключить - семья не простит... :-) Я конечно понимаю что здесь кругом суровые и бескомпромиссные электрики собрались и заранее прошу прощения, но должны же быть промежуточные решения... Неужели единственный вариант подключить посудомойку не усугубляя ситуацию это глобальная замена всего щитка\счетчика? И как это решит проблему зануления? Наверное проблема не только в щитке, а в домовой проводке в целом... ?

Аватара пользователя
Anatoliy
Ukraine
Гуру тех. поддержки
Гуру тех. поддержки
Главный энергетик
Главный энергетик

Re: Подключение стиральной и посудомоечной машины

Сообщение Anatoliy » 15 дек, 2013 22:05

Доставить справа ДИФавтомат на 16А и подключить от него стиралку и посудомойку. Третий провод не подключать на корпус щитка. Ну а летом переделать весь щиток
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
sergey_sav
Russia
Лидер тех. поддержки
Лидер тех. поддержки
Генеральный директор
Генеральный директор

Re: Подключение стиральной и посудомоечной машины

Сообщение sergey_sav » 16 дек, 2013 17:43

Den писал(а):
Я конечно понимаю что здесь кругом суровые и бескомпромиссные электрики собрались

Отчего же так... Я живу в таком же доме, точно с таким же щитком... но и в мыслях не было брать этот хилый алюминиевый проводок в качестве защитного. Жаль, но на этом форуме я вроде не выкладывал состояние подъездных щитов, расположенных в подвале, так там наглядно видно, что доверяться "такому защитному нулю" просто опасно.
По сути.
"Если нет возможности" и желания поставить дифы на ПММ и СМ, то защитный ноль проводки на эти агрегаты, надо отключить и все манипуляции по загрузке белья и посуды проводить при отключенных из розетки устройствах.
Начало предложения в кавычках, ибо возможности есть. Можно поставить дин-реку подлиннее и на неё добавить аппараты защиты. Можно найти арматуру, например в углу вверху у потолка над щитком... как ни странно, но оказалось, что в домах этой серии она сварная и соединяется с арматурой фундамента, что позволит подключить РЕ проводник более надёжно, чем на рабочий ноль.
От знаний еще никто не умирал, но рисковать не стоит.
Все тематические вопросы и ответы на них только на форуме!

Санк-Петербург. Электромонтажные работы.

Нет аватара
Den
Автор темы
Заглянувший

Re: Подключение стиральной и посудомоечной машины

Сообщение Den » 17 дек, 2013 9:02

Спасибо за советы. Склоняюсь заменить пакетник справа дифавтоматом и воткнуть в него ПММ и СМ. Однако даже мне не сведующему в тонкостях понятно что на ванную где лучше избежать даже малых токов и на кухню где куча мощных приборов включая холодильник с его бросками, ДИФ автоматы нужны наверное с разными характеристиками по чувствительности УЗО этого дифавтомата. Поэтому прошу поподробнее какие характеристики дб у дифавтомата в данном случае чтобы и более-менее сейчас вопрос был решен и впоследствии на новом щитке он пригодился. Если не трудно как можно больше характеристик и небольшой комментарий практика по вопиющей разнице цен например между популярным Шведско-Немецким производителем и остальными . Спасибо.
