Чуть чуть моих фотографий
Разводку по магазину делал не я, моя задача была установить и смонтировать щиток. Так как у местных электриков оказалось слабовато с монтажом щитков. К щитку подходило около 400 проводов ВВГ 3 х 2,5 и 3 х1,5 кв.мм, ШВВП 2 х 1 и три силовых кабеля сечение их не помню, один на освещение (суммарная мощность по освещению 33 кВт), второй на розетки, третий на систему вентиляции и кондиционирования воздуха. Разводка проводов выполнена без распределительных коробок. Практически все освещение было разделено на 24 группы, которое должно было включаться или с пульта или со щита.
- Вложения

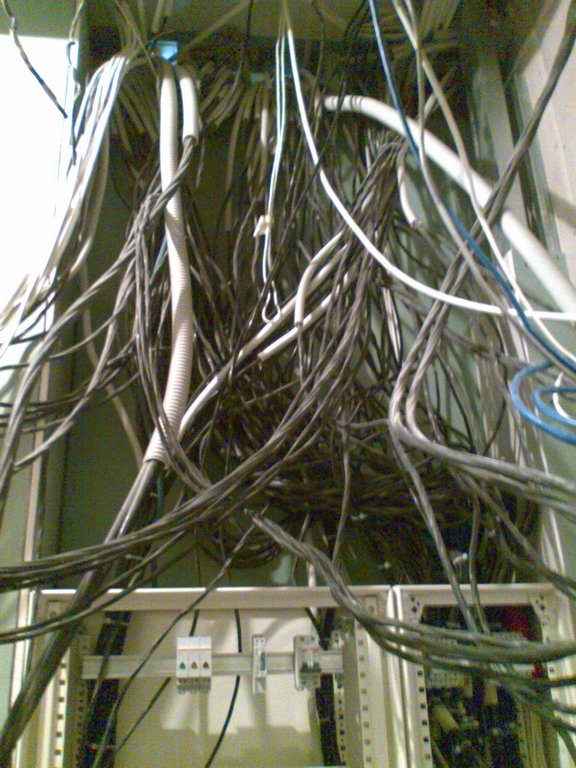

- Мрачное начало. Особенно если учитывать, что электрики, выполнявшие разводку, были слегка не вменяемыми, пришлось процентов 70 проводов прозванивать.

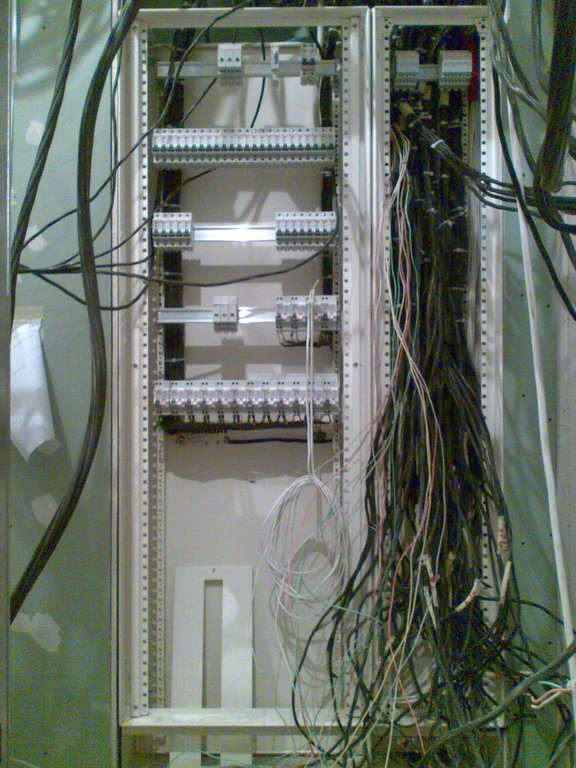

- Щит состоял из двух отделений. В большом располагались автоматы и управление вентиляцией, в маленьком управление освещением.

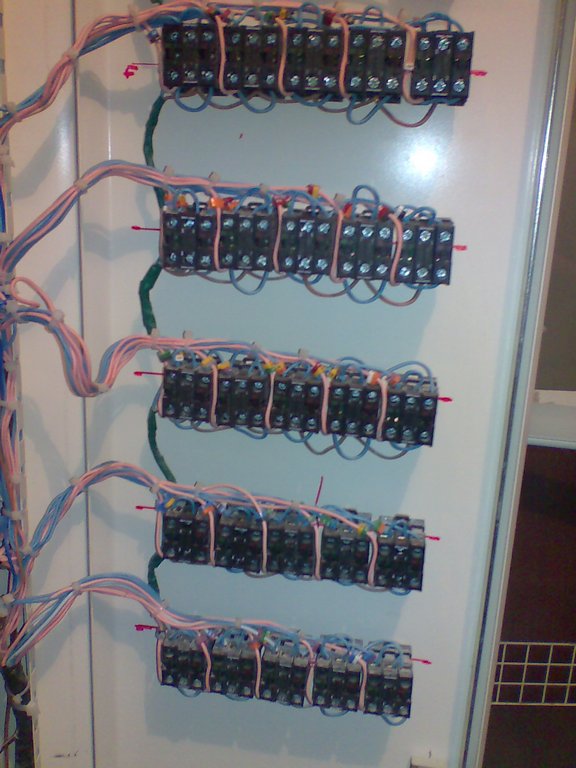

- Монтаж кнопок с тыльной стороны.

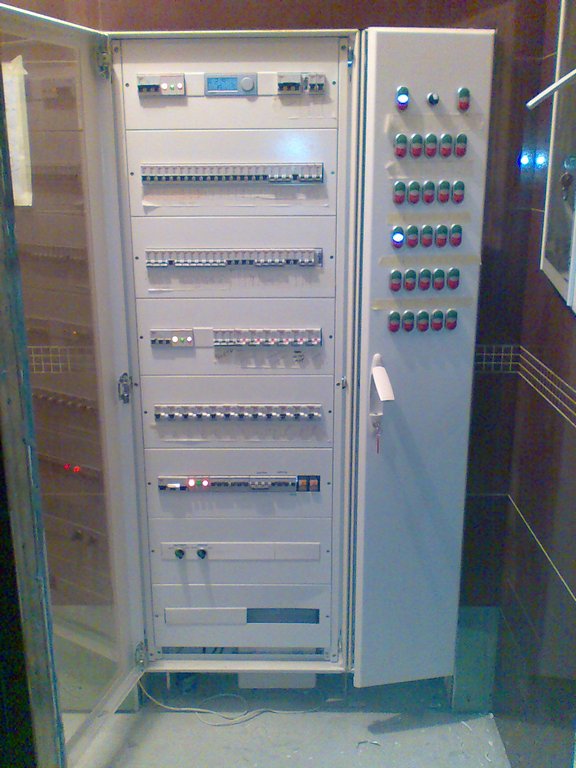

- Вот что получилось в результате. Возможность управления освещением или с пульта, или кнопками с щита.
-
- Энергетик
-
Алексей
Автор темы - Электрик
Re: Чуть чуть моих фотографий

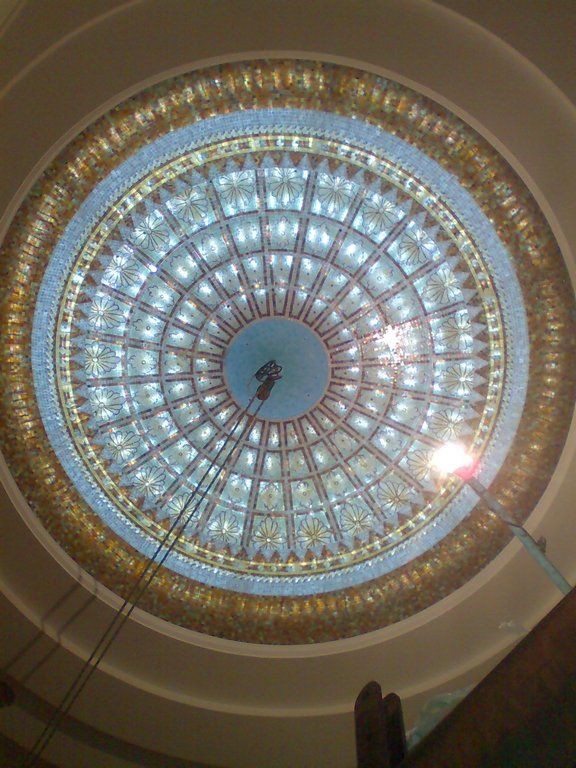

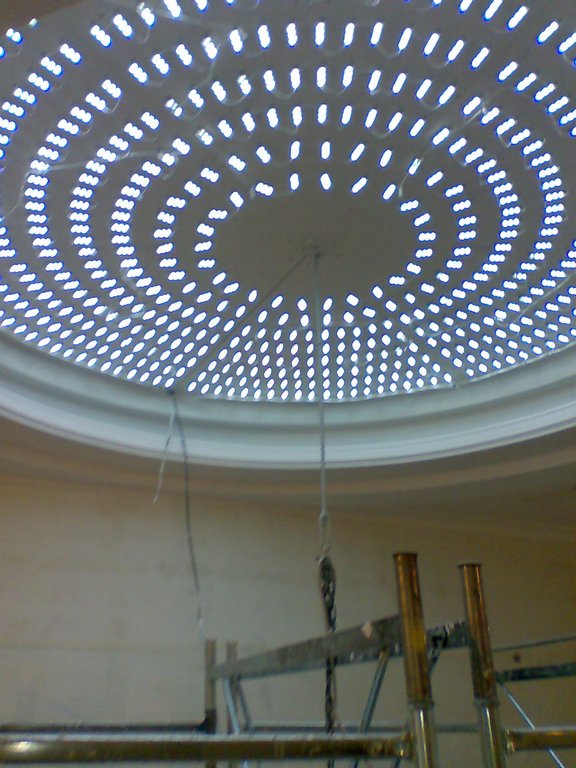

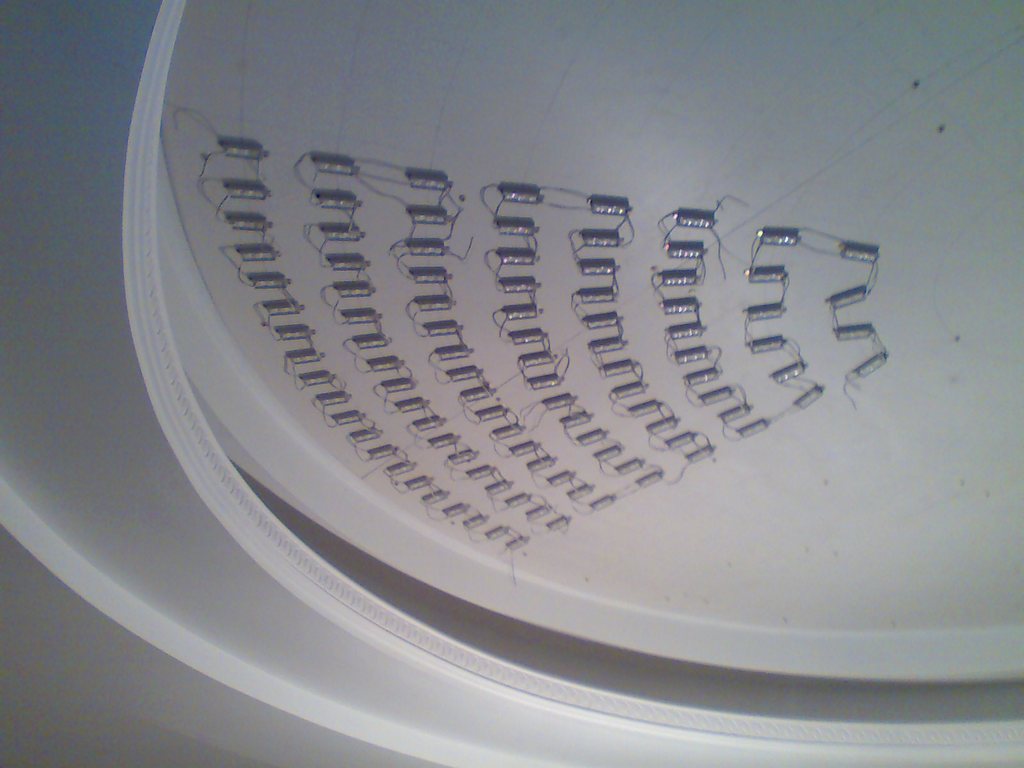

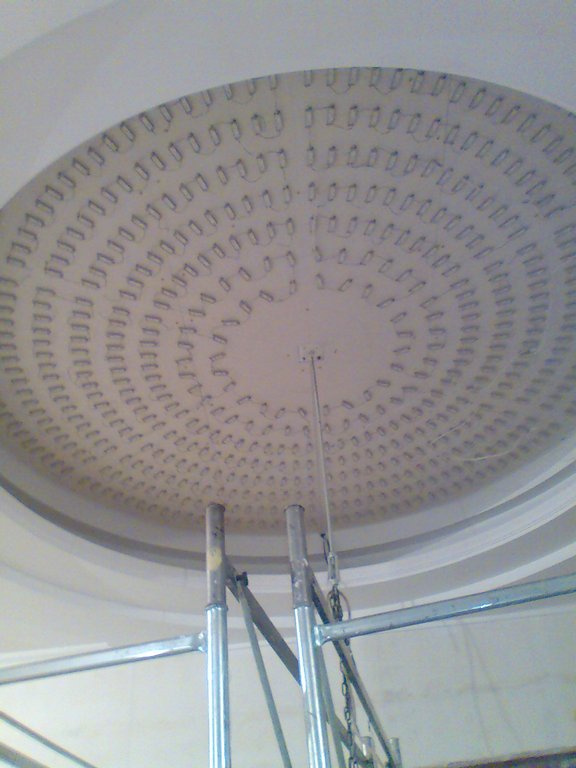

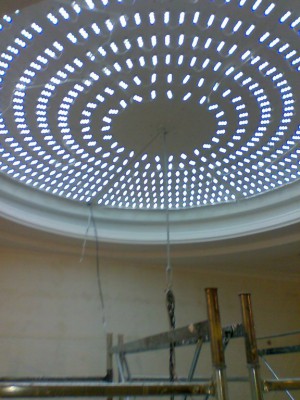

Надо было сделать подсветку пано на потолке, радиус подсветки 3 м, подсветка должна была осуществляться 12 В гирляндами. Всего было 30 гирлянд по 20 светодиодов в каждом. Для начала положил три пластиковых листа 1х3 м толщиной 3 мм, на пол и вырезал круг диаметром 3 м. Потом сел ломать голову как их разместить. А разместить надо было из расчета 6 секторов в каждом по 100 светодиодов, или 5 гирлянд. В результате плюнул и пошел домой. Дома на компе сделал модель одного сектора и стал баловаться с расположением светодиодов. На следующий день пришел с так называемой картой расположения светодиодов. При помощи не хитрых подручных чертежных принадлежностей (металлический профиль для крепления гипсокартона и саморезы) перенес карту на пластик. А дальше дело техники - прикрепить к потолку.
-
- Энергетик
-
Алексей
Автор темы - Электрик
Re: Чуть чуть моих фотографий
-
