Изготовление печатных плат с помощью компьютера
Печатные платы в радиотехнике применяются очень давно. В условиях производства существует различное оборудование, позволяющее выпускать платы в массовом масштабе. Подобные платы раньше выпускались методами офсетной печати, почему и получили название «печатных».
В домашних условиях или в заводских электролабораториях, занимающихся ремонтом электрооборудования подобные платы приходилось рисовать вручную различными лаками. Инструменты для рисования применялись самые разнообразные, от просто остро заточенной спички до иголок от шприца и стеклянных рейсфедеров.
Производительность подобного труда была низкая, да и качество оставляло желать лучшего. Если же требовалось изготовить несколько одинаковых плат, то уже вторая рисовалась без особого вдохновения, а следующие за ней, оптимизма не прибавляли.
Сейчас компьютерные технологии проникли во все сферы человеческой деятельности, в том числе и в радиолюбительство. Печатные платы рисовать вручную теперь уже не приходится, разве что очень простые, которые можно даже вырезать ножом. Но обо всем по порядку.

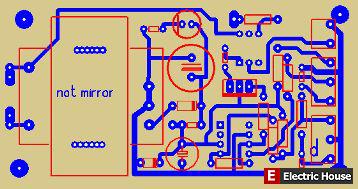

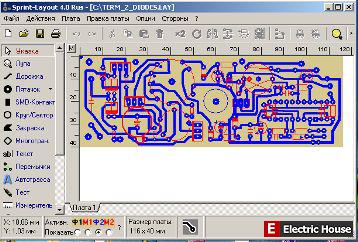

Прежде всего, печатную плату необходимо спроектировать согласно принципиальной электрической схеме. Подобная работа выполняется на компьютере при помощи специальных программ. Наиболее просты и доступны программы Sprint-Layout. Они бесплатны, и их можно скачать в Интернете. Их интерфейс интуитивно понятен и пользование программой затруднений не вызывает.
В версиях программ, начиная с третьей, возможна вставка рисунка и просто его обведение линиями печатных дорожек. Эта функция позволяет изготавливать платы, опубликованные на страницах журналов. Картинка из журнала, если ее просто распечатать, требуемого качества, как правило, не дает.
После того, как печатная плата спроектирована и проверена, ее следует перенести на заготовку будущей печатной платы. И именно на этом этапе следует проявить внимательность и аккуратность.
Прежде всего, следует рассказать, как печатать и на чем. Это два основных вопроса, от которых зависит конечный результат.
Рисунок платы печатается на лазерном принтере при отключении всех экономных режимов, что позволяет нанести на бумагу максимально толстый слой тонера. Это способствует улучшению переноса тонера на заготовку печатной платы. Сейчас подобная технология называется «лазерно-утюжной».
Общий смысл ее достаточно прост: рисунок помещается на заготовку (фольгированный стеклотекстолит), конечно рисунком к фольге, после чего проглаживается обычным утюгом. Тонер, расплавляясь, переносится на фольгу, оставляя на ней рисунок платы. После этого бумага размачивается в воде, а плата травится как обычно в растворе хлорного железа.
Теперь о тонкостях и деталях всего процесса.
Прежде всего на чем печатать? Когда эта технология была известна только по слухам, считалось, что печатать рисунок надо на бумаге самого низкого качества. Такая бумага, тонкая и бурая, предназначалась для пишущих машинок. Отмочить эту бумагу было просто невозможно, поэтому предлагалось сначала растворять ее, кажется, соляной кислотой. Бумага растворялась плохо, а вместе с ней и часть рисунка.
Тогда большинство исследователей, видимо, печатали подобные картинки на государственных принтерах, поэтому были предложения делать распечатки даже на бытовой алюминиевой фольге, каких-то пленках и еще не помню на чем.
На самом деле все оказалось значительно проще: лучше всего подходит мелованная бумага из глянцевых журналов. При этом рисунки и фотографии на страницах на качество не влияют. Единственное, что следует опытным путем подобрать журнал, дающий лучшее качество. Некоторые журналы намелованы до такой степени, что приглаживаются к фольге даже без тонера.
Границы платы на распечатке лучше указать при помощи «крестов», (такая опция присутствует в программе), нежели в рамке. Рамка может потянуть за собой бумагу в процессе приглаживания и исказить рисунок.
Бывает, рисунок приглаживается хорошо не с первого раза, поэтому на одном листе бумаги надо отпечатать несколько его экземпляров. Количество рисунков на листе устанавливается в программе.
Заготовку для платы следует вырезать не ровно в размер, а так, чтобы по краям оставался запас 6…10 мм. Он срезается уже после того, как плата будет готова. Это необходимо для того, чтобы крайние дорожки рисунка получились хорошо. Не понятно почему, именно эти дорожки приглаживаются плохо. Поэтому острые кромки фольги следует притупить сняв небольшие фаски.
Перед тем, как приглаживать рисунок утюгом, заготовку следует зачистить наждачной бумагой, так, чтобы поверхность фольги приобрела матовый оттенок. После этого поверхность обезжирить ацетоном или бензином.
Затем положить бумагу рисунком вверх на ровную поверхность, и уже на нее фольгой вниз, ориентируя по крестам, заготовку платы. Для фиксации заготовки края бумаги подогнуть вовнутрь получившегося пакета. При приглаживании пакет положить, естественно, бумагой вверх.
Обычный утюг для глажения белья следует разогреть до 200 градусов. Температуру можно проконтролировать с помощью термопары авометра, либо подбирать опытным путем.
Приглаживание производить сначала всей плоскостью утюга для разогрева платы, а ближе к концу процесса приглаживать бумагу ребром утюга. Чтобы мелованная бумага не прилипала к утюгу в начале приглаживания можно под утюг положить обычную чистую бумагу. Под приглаживаемую заготовку лучше подложить картонную папку для бумаг или журнал. Это позволит плате несколько прогибаться, что исключит влияние неровностей, как самой платы, так и рабочего стола.
После приглаживания весь пакет следует остудить, прикладывая другой утюг, только холодный, чтобы рисунок лучше зафиксировался на плате.
После этих процедур приглаженную бумагу следует отмочить в теплой 50…60 градусов воде. Когда бумага достаточно размокнет ее следует осторожно снять. Остатки бумаги, прилипшие к плате, удалить, протирая пальцем, как переводные картинки.
После того, как будет получен оттиск хорошего качества, заготовку следует как обычно протравить в растворе хлорного железа. После травления рисунок удаляется ацетоном или бензином.
Программа Sprint-Layout позволяет нарисовать в контактных площадках отверстия для деталей. Эти отверстия следует делать диаметром не менее 0,7…0,8 мм. Тогда фольга в них протравится до текстолита и не потребуется кернить отверстия: сверло будет центроваться в этих протравленных отверстиях. Точность сверления такова, что даже микросхемы в 40 выводных корпусах «садятся» на свои места безо всякого подгибания ножек.
Скачать Sprint Layout 6.0 Русская версия:
Стабилизаторы напряжения Энергия.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.
- avtar
- Заглянувший
Re: Изготовление печатных плат с помощью компьютера
Для переноса тонера на текстолит - очень удобно использовать ламинатор.
Повторяемость и время сводятся к минимуму.
Дорожки и зазоры при этом стабильно получаются 0,25 мм.
Фотобумага Lomond 230 г/м2 глянцевая + переделанный ламинатор FGK
Re: Изготовление печатных плат с помощью компьютера
avtar писал(а):
Повторяемость и время сводятся к минимуму.
Повторяемость должна быть максимальной.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.
- avtar
- Заглянувший
Re: Изготовление печатных плат с помощью компьютера
slavapril писал(а):
Повторяемость должна быть максимальной.
Даже на промышленном производстве - есть БРАК.
А у нас домашнее изготовление.
Просто при использовании ламинатора, реже приходится ретушировать и т. д.
P.S.
К теме это в принципе не относиться.
