ANDRONCHIK Автор темы
Новенький
Сообщений: 9
Зарегистрирован: 03 фев, 2011 17:49 Возраст: 52
Имя: Андрей
Сообщение ANDRONCHIK » 03 фев, 2011 18:14

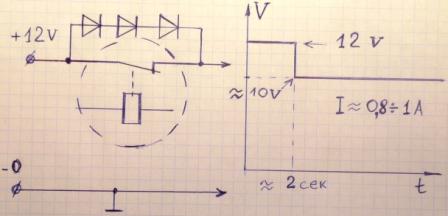

12 V Помогите понизить напряжение, я придумал схему
возможно ли в место реле использовать полевой транзистор,
понижение около 2-х вольт
ANDRONCHIK
Сообщение Похожие темы » 03 фев, 2011 18:14
Посмотрите здесь:
Понизить напряжение
Люди, подскажите, как можно понизить напряжение? Необходимо из переменного (220 в) получить постоянное - 30-35 в.
Если возможно,...
Как понизить сетевое напряжение
Здравствуйте, уважаемые форумчане.
Нужна помощь в вот таком вопросе.
В свете приближающихся холодов хочу поставить конвектор в...
статическое напряжение
всем привет!
позвонил знакомый и рассказал: у него дома есть станок (тренажер и с другой стороны груша) когда он по ней бьет ,по...
haramamburu
Энергетик
Сообщений: 971
Зарегистрирован: 22 июн, 2009 17:05
Имя: Петр
Откуда: Дмитров
Разрешение экрана: 1280x1024 Благодарил (а): 2 раза
Поблагодарили: 51 раз
Забанен: Бессрочно
Сообщение haramamburu » 03 фев, 2011 18:24
А почему понижение только на диодах? Раз спрашиваете про полевик - то не проще/лучще сделать регулировку на транзисторе/транзисторах?
______________________________________________________
Только не говорите, что делаете генератор прямоугольных импульсов...
haramamburu
FRIM@N
Энергетик
Сообщений: 541
Зарегистрирован: 14 янв, 2011 20:18 Возраст: 30
Имя: Дмитрий
Профессия: Электромонтер
Разрешение экрана: 1280x1024 Благодарил (а): 5 раз
Поблагодарили: 21 раз
Сообщение FRIM@N » 03 фев, 2011 18:38
А применить стабилизатор?Какой ток будет в нагрузке?
FRIM@N
slavapril
Заслуженный Ректор клуба
Главный энергетик
Сообщений: 2378
Зарегистрирован: 09 окт, 2010 9:31 Возраст: 44
Имя: Вячеслав
Профессия: Электромеханик
Пол: Мужской
Откуда: Липецкая обл.
Разрешение экрана: 962x553 Благодарил (а): 27 раз
Поблагодарили: 356 раз
Сообщение slavapril » 03 фев, 2011 18:53
Да, есть такая фишка, как погашение небольшого лишнего напряжения за счет прямого падения напряжения на диодах. В зависимости от характеристики диода, можно и одним обойтись, и двумя. Но, как я вижу из графика, вам надо понизить напряжение не сразу, а спустя 2сек после подачи напряжения. То есть вам нужен транзисторный ключ-усилитель, на управляющий переход которого через 2сек подавалось бы нужное напряжение смещения (для биполярных) или напряжение отсечки (для полевого). А для этого в схеме должна быть заряжающаяся RC-цепочка.
Учиться никогда не поздно.Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.
slavapril
Looking
Член клуба
Инженер
Сообщений: 357
Зарегистрирован: 04 июл, 2009 21:34 Возраст: 30
Имя: Игорь
Пол: Мужской
Откуда: Беларусь, Речица
Разрешение экрана: 2560x1440
Поблагодарили: 4 раза
Сообщение Looking » 03 фев, 2011 20:35
А почему не использовать резистор? А контакт разомкнётся реле времени?)
Всё в этом мире могло быть другим, но имело бы тот же смысл!...
Looking
slavapril
Заслуженный Ректор клуба
Главный энергетик
Сообщений: 2378
Зарегистрирован: 09 окт, 2010 9:31 Возраст: 44
Имя: Вячеслав
Профессия: Электромеханик
Пол: Мужской
Откуда: Липецкая обл.
Разрешение экрана: 962x553 Благодарил (а): 27 раз
Поблагодарили: 356 раз
Сообщение slavapril » 03 фев, 2011 20:50
Человек про транзистор спрашивал - я про него и написал. Видимо, какое-то задание решает. Ну, а так, если имеется реле времени(готовое или самодельное)можно в совокупе с ним использовать делитель напряжения на 2-х резисторах. ПЭВ-25 вполне сойдет. Тут всего-то - 12Вт. Делитель напряжения можно использовать и при меняющейся нагрузке(указан-то предел 0,8-1А), а вот гасяший резистор только при неизменной нагрузке.
Учиться никогда не поздно.Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.
slavapril
Looking
Член клуба
Инженер
Сообщений: 357
Зарегистрирован: 04 июл, 2009 21:34 Возраст: 30
Имя: Игорь
Пол: Мужской
Откуда: Беларусь, Речица
Разрешение экрана: 2560x1440
Поблагодарили: 4 раза
Сообщение Looking » 04 фев, 2011 6:55
Почему не применить резистор? А на размыкание контакта реле времени?
Всё в этом мире могло быть другим, но имело бы тот же смысл!...
Looking
FRIM@N
Энергетик
Сообщений: 541
Зарегистрирован: 14 янв, 2011 20:18 Возраст: 30
Имя: Дмитрий
Профессия: Электромонтер
Разрешение экрана: 1280x1024 Благодарил (а): 5 раз
Поблагодарили: 21 раз
Сообщение FRIM@N » 04 фев, 2011 9:00
резистор будет сильно калиться а теплоотвода у него эффективного нет
FRIM@N
sergey_sav
Лидер тех. поддержки
Генеральный директор
Сообщений: 4303
Зарегистрирован: 04 июн, 2007 13:10 Возраст: 58
Имя: Сергей
Пол: Мужской
Откуда: Санкт-Петербург
Разрешение экрана: 378x537 Благодарил (а): 26 раз
Поблагодарили: 394 раза
Сообщение sergey_sav » 04 фев, 2011 11:05
FRIM@N писал(а): резистор будет сильно калиться а теплоотвода у него эффективного нет
1А*2В= 2Вт И в чём тут проблема с теплоотводом?
Но эффективнее в данном случае применить диоды, ибо нагрузка (из условий) не постоянна (0,8-1А). Шунтировать также удобнее контактами реле из-за отсутствия падения напряжения на них.
sergey_sav
FRIM@N
Энергетик
Сообщений: 541
Зарегистрирован: 14 янв, 2011 20:18 Возраст: 30
Имя: Дмитрий
Профессия: Электромонтер
Разрешение экрана: 1280x1024 Благодарил (а): 5 раз
Поблагодарили: 21 раз
Сообщение FRIM@N » 04 фев, 2011 18:27
с чего бы на них не было падения напряжения?
FRIM@N
