Нужны значения кратности пускового тока сварочного транса

Сообщение Normal » 25 май 2013, 20:48

Ваш вопрос: Нужны значения кратности пускового тока сварочного трансформатора.
Описание проблемы: Данная характеристика необходима для выбора аппарата защиты, автоматического выключателя.
Описание оборудования: Трехфазный сварочный трансформатор 12 кВт, ПВ=40%, cos=0,5.
Какие действия предпринимали: Возможно есть сборник с характеристиками оборудования, но как его найти не знаю. Поделитесь инфой если есть и если не жалко )
После чего возникла проблема:
Изображение (фото):
Использовали ли Вы поиск: Поиск по форуму ничего не дал, поиск в сети также. Сайты продавцов такую информацию не содержат, к сожалению.

Спасибо!

Реклама на форуме
Реклама на форуме

Нужны значения кратности пускового тока сварочного транса

Сообщение Объявления » 25 май 2013, 20:48

Нужны значения кратности пускового тока сварочного транса

Сообщение Похожие темы » 25 май 2013, 20:48

Посмотрите здесь:
Подгорают контакты пускового реле
Неполнофазный режим работы транса
Проектирование фундамента дренажной системы транса
Расчёт Сварочного Трансформатора.
Подключение сварочного аппарата
Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Нужны значения кратности пускового тока сварочного транса

Сообщение slavapril » 25 май 2013, 22:33

Для этого кратность тока не используют. Расчет ведут по условной 3-х фазной номинальной мощности, которую находят по номинальной мощности трансформатора, приведенной к ПВ=100%. Для этого и дается реальное значение ПВ и косинус. Правда, на тр-ре указывается не кВт, а кВА
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
Normal
Автор темы
Новенький

Re: Нужны значения кратности пускового тока сварочного транса

Сообщение Normal » 25 май 2013, 22:42

slavapril простите, не догоняю, что дальше? То есть, пускового тока нет, тогда какие вычисления произвести, что бы получить ток по которому я мог бы выбрать автомат. Как привести к ПВ=100%?

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Нужны значения кратности пускового тока сварочного транса

Сообщение slavapril » 25 май 2013, 22:54

Пусковой есть, но он кратковременный. Тем более, что у вас ПВ=40%, т.е. транс больше отдыхает, чем работает. Так что особого влияния на терморасцепитель не окажет. Вопрос в другом: вам для себя или у вас задача? Так-то на глаз вам трехполюсного на 16А вполне должно хватить.
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
Normal
Автор темы
Новенький

Re: Нужны значения кратности пускового тока сварочного транса

Сообщение Normal » 25 май 2013, 23:20

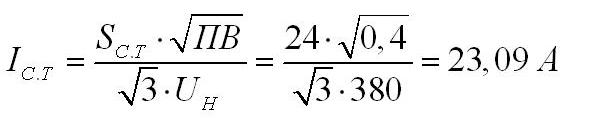

Есть формула по которой уже произвел расчет, но решил, что по ней я нахожу номинальный ток.
Подумал, что на этом расчет не окончен, с асинхронными разобрался, а вот на сварочнике встрял.
Конкретная задача, никогда не проектировал промышленные объекты.
Вложения
Нужны значения кратности пускового тока сварочного транса - Расчет транса.JPG
Нужны значения кратности пускового тока сварочного транса - Расчет транса.JPG (10.89 КБ) 1173 просмотра
Нужны значения кратности пускового тока сварочного транса - Расчет транса.JPG
Нужны значения кратности пускового тока сварочного транса - Расчет транса.JPG
(10.89 КБ) 1173 просмотра

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Нужны значения кратности пускового тока сварочного транса

Сообщение slavapril » 26 май 2013, 00:15

Рном=S*cosфи*ПВ1/2Это общее значение. Соответственно, рн (нагрузка каждой фазы) в три раза меньше.
Условная трехфазная номинальная мощность равна рн.у=3*рн. Полная нагрузка Sм=рн.у/cosфи. И потом уже Iм=Sм/31/2*Uн (Uн=0,38)
Тоже что-то давно не решал. Но, по-моему так. У меня получилось 11,54А. Можно в Ворде попонятнее написать, но не сегодня.
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
Normal
Автор темы
Новенький

Re: Нужны значения кратности пускового тока сварочного транса

Сообщение Normal » 26 май 2013, 00:33

Можно было бы теоретически порассуждать и разобраться, ну что сварочный транс это обычный транс только у которого вторичка работает в режиме КЗ... да банально времени нет, может подскажите где подглядеть расчеты можно? Ведь уже все известно, только неизвестно где этот источник взять. Кучу справочников перелопатил, а о сварочниках ничего нигде ни нашел.

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Нужны значения кратности пускового тока сварочного транса

Сообщение slavapril » 26 май 2013, 00:36

Ошибся...Uн равно не 0,38, а 0,22 ибо на каждой обмотке 220В. 20А получается.
Есть у меня еще хороший материал. Можете более детально вникнуть. Самое интересное с 21-ой страницы.
расчет_нагрузок.pdf
(1.15 МБ) 258 скачиваний
расчет_нагрузок.pdf
(1.15 МБ) 258 скачиваний
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Нет аватара
Normal
Автор темы
Новенький

Re: Нужны значения кратности пускового тока сварочного транса

Сообщение Normal » 26 май 2013, 01:05

Спасибо! Буду изучать! А сейчас пора и в койку

Нет аватара
116rus
Мастер
Мастер

Re: Нужны значения кратности пускового тока сварочного транса

Сообщение 116rus » 26 май 2013, 20:49

номинальный ток плавкой вставки для защиты сварочного аппарата:
Нужны значения кратности пускового тока сварочного транса - ввв.jpg
Нужны значения кратности пускового тока сварочного транса - ввв.jpg (4.81 КБ) 1141 просмотр
Нужны значения кратности пускового тока сварочного транса - ввв.jpg
Нужны значения кратности пускового тока сварочного транса - ввв.jpg
(4.81 КБ) 1141 просмотр
