Системы заземления.
Электроустановки по условиям электробезопасности разделяются на электроустановки напряжением выше 1000 В и электроустановки напряжением до 1000 В. Для электроустановок зданий и сооружений напряжением до 1000 В приняты следующие обозначения:
Система TN — питающие сети системы TN имеют непосредственно присоединенную к земле точку. Открытые проводящие части электроустановки присоединяются к этой точке посредством нулевых защитных проводников.
В зависимости от устройства нулевого рабочего и нулевого защитного проводников различают следующие три типа системы TN:
Система TN-S — система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении;
Система TN-C-S — система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания;
Система TN-C — система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении;
Система TT — питающая сеть системы TT имеет точку, непосредственно связанную с землей, а открытые проводящие части электроустановки присоединены к заземлителю, электрически независимому от заземлителя нейтрали источника питания.
Система IT — питающая сеть системы IT не имеет непосредственной связи токоведущих частей с землей, а открытые проводящие части электроустановки заземлены.

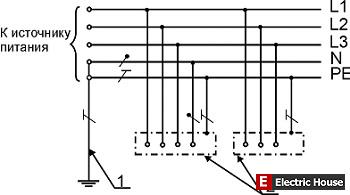

Система ТN-S (нулевой рабочий и нулевой защитный проводники работают раздельно)
1 — заземление источника питания;
2 — открытые проводящие части

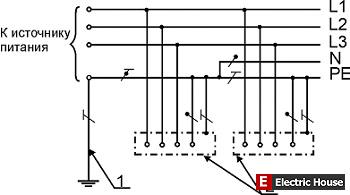

Система TN-С-S (в части сети нулевые рабочий и защитный проводники объединены)
1 — заземление источника питания;
2 — открытые проводящие части

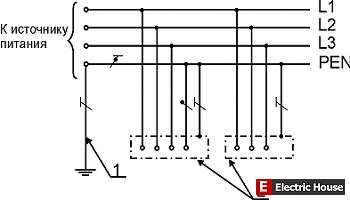

Система TN-С (нулевые рабочий и защитный проводники объединены по всей сети)
1 — заземление источника питания;
2 — открытые проводящие части

Система TT
1 — заземление источника питания;
2 — открытые проводящие части
3 — заземление корпусов оборудования
2 — открытые проводящие части

Система IT
1 — сопротивление;
2 — заземление источника питания;
3 — открытые проводящие части;
4 — заземление корпусов оборудования

[staryi]

Доброго дня!
Подниму стааарую, возможно, заезженную тему. Не ругайте сильно...
На сколько я понял, при системе TN-S, с источника питания (трансформаторная подстанция) должен идти на ВРУ здания пятижильный кабель?
Если идет четырехжильный, то это уже TN-C-S?
Система TN-S более предпочтительней и безопасней?

[elhouse]

возможно, заезженную тему

Разве вы не ведите, что в теме всего одно сообщение?

[staryi]

Как то сухо все описано про системы заземления.. То я не догоняю.
Смысл менять проводку в здании на 5 жилку, если с ТП 4жилка идет?
TN-S все равно не будет?

[elhouse]

Как то сухо все описано про системы заземления..

Здесь описано какие бывают системы заземления и не более.
А вот мокро описано здесь - Заземление, зануление, молниезащита (целый раздел)
Ещё и поиск работает...

[Anatoliy]

То я не догоняю.Смысл менять проводку в здании на 5 жилку, если с ТП 4жилка идет?TN-S все равно не будет?

А смысл простой. На вводе ВРУ PEN проводник повторно заземляется, и делается разделение на PE и N проводники. Вот теперь заземляюший РЕ проводник не участвует в работе оборудования, а является толко защитным проводником.
