Паспорт контура заземления

Сообщение Dezlik » 08 июн 2011, 15:05

Народ! помогите пожалуйста, скиньте кто ни будь паспорт на контур заземления оформленный, для образца. Спасибо.

Реклама на форуме
Реклама на форуме

Паспорт контура заземления

Сообщение Объявления » 08 июн 2011, 15:05

Паспорт контура заземления

Сообщение Похожие темы » 08 июн 2011, 15:05

Посмотрите здесь:
Расчет контура заземления
Объединение контура заземления и молниеотвода.
Правила расположения контура заземления
Номинальное сопротивления контура заземления сколько Ом?
Паспорт ПЗР
Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Паспорт контура заземления

Сообщение slavapril » 08 июн 2011, 18:16

Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
Dezlik
Автор темы
Russia
Стажёр
Стажёр

Паспорт контура заземления

Сообщение Dezlik » 08 июн 2011, 18:42

Это я видел, а вот именно заполненный, с чертежами и прочее...

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Паспорт контура заземления

Сообщение slavapril » 10 июн 2011, 18:40

Ну вы уже совсем... Даже студентам подобных "болванок" хватает, чтобы сделать и свою неповторимую работу...Что сложного-то в заполнении бланка?Написать свою организацию? Или сопротивление грунта? Или нормативное сопротивление заземляющего устройства?
А схему заземляющего устройства можете на компе нарисовать, чтобы потом можно было исправить на случай замечаний, либо просто нарисовать.

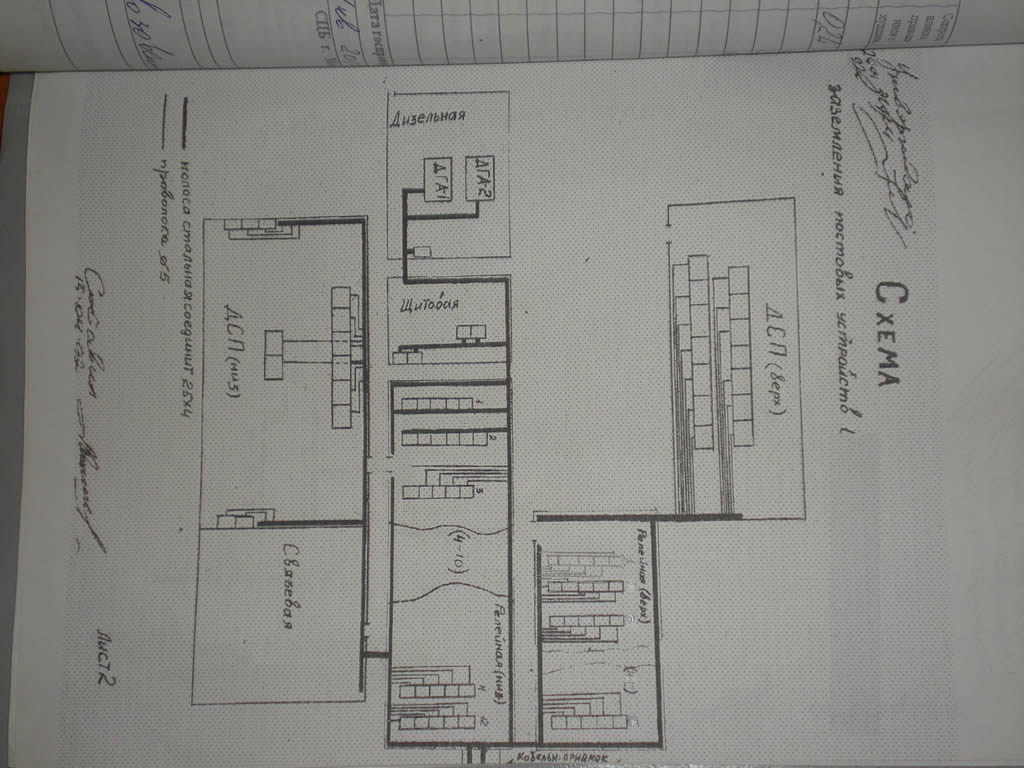

Но на всякий случай скопировал вам свой - два листа....там, где сама схема заземляющего устройства. Уж и не знаю чего вам более -):
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Паспорт контура заземления

Сообщение slavapril » 10 июн 2011, 18:44

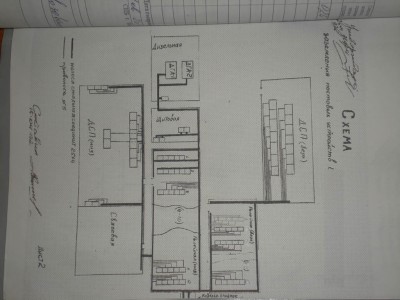

Это внутри
внутри помещений
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
Dezlik
Автор темы
Russia
Стажёр
Стажёр

Паспорт контура заземления

Сообщение Dezlik » 11 июн 2011, 23:52

Так циферки то не сложно, а вот с внутренним контуром проблемы. Я просто не представляю как рисовать, если в качестве PE проводника используется труба или занулено оборудование по кабелю.

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Паспорт контура заземления

Сообщение slavapril » 12 июн 2011, 08:24

Ну, вообще-то, контур заземления - это заземлитель, состоящий из нескольких электродов (группы электродов), соединенных друг с другом и смонтированных вокруг здания по его контуру или как-то иначе. От него делается ввод в необходимые внутренние помещения здания для дальнейшего соединения с ним посредством отдельного проводника оборудования.
Зануление в настоящее время по нормативам не практикуется acute))
А с трубой - это вы "перегнули" :))biggrin
Я вам к тому, что заземление - это отдельное, так сказать, изделие. Потому и рисуется просто и отдельно от ваших кабелей и труб.
Рисуете нужные помещения, заземляемое оборудование внутри каждого помещения(у меня на фото только ДГА подписаны, всё остальное условно прямоугольниками, потому как там однотипное оборудование и на него сноска в документе имеется), подписываете его по необходимости и рисуете соединение от каждого оборудования до общего контура помещения.
Заземлению нашему, правда, не один десяток лет, поэтому на фото могут быть минусы согласно современных требований. Но у вас есть голова и литература, так что удачи! :- -):
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
Dezlik
Автор темы
Russia
Стажёр
Стажёр

Паспорт контура заземления

Сообщение Dezlik » 13 июн 2011, 22:10

А PE по вашему не зануление?
Почему с трубой "перегнул" В ПУЭ п.1.7.73 в качестве нулевых защитных проводников указано, что может быть использовано

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Паспорт контура заземления

Сообщение slavapril » 13 июн 2011, 22:51

РЕ-проводник - это ответвление от РЕN-проводника(TN-C-S), но не от трубы. А в TN-S системе РЕ-проводник подключается в точке заземления источника электропитания к N-проводнику.
P.S. К тому же вы отошли от темы немного в другую сторону. Ваша задача, как я понял, это контур заземления. А контур заземления - это отдельный элемент защиты. Именно он и должен фигурировать в вашем паспорте. А дополнительная защита, вроде РЕ-проводника, должна фигурировать в схеме электроснабжения.
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
Anatoliy
Ukraine
Гуру тех. поддержки
Гуру тех. поддержки
Главный энергетик
Главный энергетик

Паспорт контура заземления

Сообщение Anatoliy » 15 июн 2011, 10:21

Dezlik писал(а):
А PE по вашему не зануление?????

Более верно сказать что РЕ проводник - это защитный проводник для цепей электробезопастности
ПУЭ 1.7.3
РЕ - - защитный проводник - :
а)заземляющий проводник,
б)нулевой защитный проводник,
в)защитный проводник системы уравнивания потенциалов
ПУЭ 1.7.34
а) Защитный (РЕ) проводник - проводник, предназначенный для целей электробезопасности.
б) Защитный заземляющий проводник - защитный проводник, предназначенный для защитного заземления.
в) Защитный проводник уравнивания потенциалов - защитный проводник, предназначенный для защитного уравнивания потенциалов.

Есть N проводник (рабочий нулевой проводник) и если вы ним занулите оборудование, то возникнут вопросы.

Почему с трубой "перегнул" В ПУЭ п.1.7.73 в качестве нулевых защитных проводников указано, что может быть использовано

Или у вас не то ПУЭ или вы ошиблись пунктом ПУЭ
О использовании в качестве РЕ проводника стальных труб говорится в пункте 1.7.121
