Уровнение потенциалов как и чем делать?

[lexx]

Здравствуйте. Как и чем соединять с ГЗШ трубы водопровода, канализации, вентиляции, отопления если медным проводом, какое минимальное сечение?

[ВИТАЛИЙ ЙЙ]

по опыту -из чертежей , от 4 квадрат от шины заземления ,до распаячной коробки , а от неё 2,5 квадрата
провод одножильный пв

[Владислав]

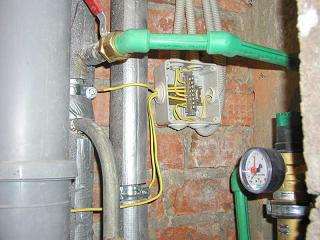

Здравствуйте. Как и чем соеденять с ГЗШ трубы водопровода, канальизации, вентеляции, отопления если медным проводом, какое минемальное сечение?

Уровнение потенциалов как и чем делать? - Безымянный 1.JPG (17.2 КБ) 1268 просмотров

Уровнение потенциалов как и чем делать? - Безымянный 1.JPG
(17.2 КБ) 1268 просмотров

[sergey_sav]

Если верно понял, то речь идёт о здании и о ГЗШ здания. То есть речь идёт о проводниках ОСУП.
Тогда добро пожаловать в ПУЭ7

1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.

[Василич]

sergey_sav

Сказал как(или) отрезал.

[mtos]

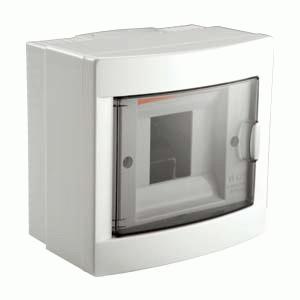

Доброго времени суток господа мастера.В электро щитке фирмы "Viko"

Уровнение потенциалов как и чем делать? - щиток viko.jpg (6.97 КБ) 1159 просмотров

Уровнение потенциалов как и чем делать? - щиток viko.jpg
(6.97 КБ) 1159 просмотров

есть нулевая шина,которую можно расположить слева или справа, я расположил слева. Вопрос такой: Можно ли расположить справа такую же шину и использовать её вместо КУП? Или обязательно надо ставить КУП отдельно?
Дом панельный 9-ти этажка, проводка двухпроводная, основной эл.щит с счётчиком находится в подъезде, "земли" в нём нет. У меня туалет и ванна раздельный и над дверью в туалет висит антресоль, щиток "Viko" я установил в антресоль. Туда же выведены все провода для СУП. Просто неохота городить кучу коробок. Поэтому и спрашиваю. На некоторых форумах мой вопрос просто игнорировали. Надеюсь на вашем получить ответ.

[sergey_sav]

1. КУП - коробка уравнивания потенциалов или коробка (шина) ДСУП - устанавливается в с/у. Делать КУП в распред. щитке просто нечего.
2. Дом со старой системой питания без третьего проводника. Откуда взялась идея про КУП, которая должна подключаться к шине РЕ этажного щита?
3. СУП в Вашем доме может выглядеть только как металлическая полоса, приваренная к трубам ХВС и ГВС, а так же кусок провода к корыту (ванной). Откуда взялись провода СУП?

Попробуйте ответить на эти вопросы, тогда возможно получите какие-то рекомендации.

[lechiy]

что там уравнивать в отдельно взятой квартире?

[mtos]

1. КУП - коробка уравнивания потенциалов или коробка (шина) ДСУП - устанавливается в с/у. Делать КУП в распред. щитке просто нечего.
2. Дом со старой системой питания без третьего проводника. Откуда взялась идея про КУП, которая должна подключаться к шине РЕ этажного щита?
3. СУП в Вашем доме может выглядеть только как металлическая полоса, приваренная к трубам ХВС и ГВС, а так же кусок провода к корыту (ванной). Откуда взялись провода СУП?

Попробуйте ответить на эти вопросы, тогда возможно получите какие-то рекомендации.

Идея про КУП взялась в одном из форумов, вот как предлагали сделать СУП когда нет "земли":

"При замене проводки в квартире с двухпроводным питанием (без провода заземления), электробезопасное «заземление» будем делать так:
- в ванной делаем СУП на КУПе ,
т.е. уравниваем потенциалы / соединяем все доступные к прикосновению токопроводящие части – ванну, трубы ХВС/ГВС, смесители, полотенцесушитель, каналию, метал. решётку над тёплым полом, корпуса стиралок/водонагревателей и заземляющий контакт ванных розеток гибким проводом, напр. ПВ-3 (в механически защищённом варианте 2.5 кв.мм, в незащищённом - 4 кв.мм) в Коробке Уравнивания Потенциалов и не НЕ ЗАНУЛЯЕМ;
- на розеточные группы (на световые тоже желательно) в комнатах ставим УЗО/ДА на 30мА;
- на розеточную группу в ванной ставим УЗО/ДА на 10мА (если не нашли на 10, можно на 30 мА);
- заземляющие контакты розеток в жилых помещениях (под евровилки по механике лучше ставить евророзетки) либо вообще не подключаем на земляной провод, либо, если соединяем и заводим на «земляную» шинку в щитке на будущее, НЕ ЗАНУЛЯЕМ и НЕ СОЕДИНЯЕМ с СУП."

У меня была металлическая пластина от ванны до ХВС. На данный момент делается ремонт в ванной и туалете. Заменяются трубы ГВС и ХВС на полипропилен ( стояки остаются железные), заменю ванну чугунную на металлическую,Устанавливаю накопительный водонагреватель и стиральную машину автомат.Никаких проводов до ремонта не было. Все провода для СУП, водогрея и стиралки провёл сам. В этом щитке(рис. см. выше)я установил УЗО (25А 30мА)и два автомата по 16А. Вопрос встал где установить коробку, чтобы сделать в ней СУП(систему уравнивания потенциалов). Поэтому и спрашиваю можно ли в щитке "Viko" поставить шину для СУП или нет?

[sergey_sav]

Идея про КУП взялась в одном из форумов, вот как предлагали сделать СУП когда нет "земли"

Местное уравнивание потенциалов запрещено! (на другом ресурсе или ошиблись или Вы не верно поняли)

Либо делаете полноценное заземление и далее по Вашему тексту, включая отдельно (!) установленную коробку ДСУП, куда подключаются все "железяки с/у и защитные контакты розеток".
Либо, при отсутствии заземляющего проводника в щите, РЕ проводники розеток и устройств никуда не подключать до реконструкции системы питания здания.
