Графический редактор Электрических схем.

Сообщение electrohoz » 10 янв 2015, 11:02

УНИВЕРСАЛЬНЫЙ ГРАФИЧЕСКИЙ РЕДАКТОР СХЕМ.
(Графический Интерфейс Электрической Сети) ВЕРСИЯ 2.0
Описание:

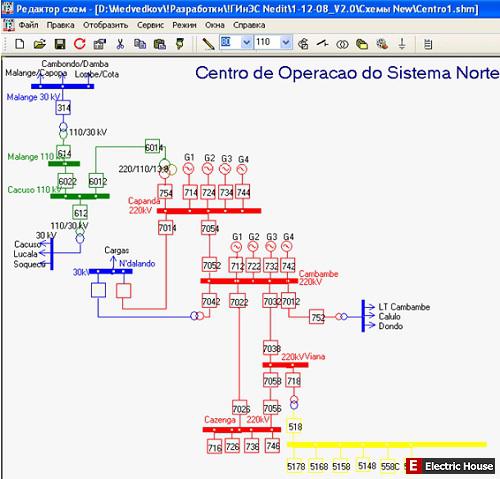

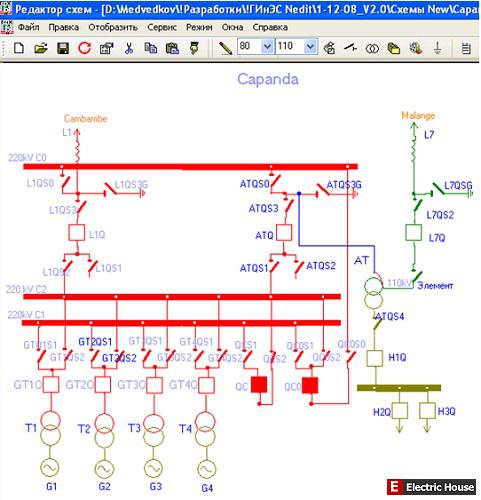

С помощью редактора подготавливаются электрические схемы станций, подстанций, сетевых районов, энергосистем, на которые с помощью «системы отображения» выводятся результаты расчетов режимов и производятся переключения в схемах.
Универсальный графический редактор схем, предназначен для рисования любых схем, путем выбора и установки элементов из заранее подготовленных библиотек, и соединения этих элементов между собой. Редактор содержит встроенную библиотеку элементов. Для каждого из этих элементов указываются точки присоединений, цвет и другая необходимая информация. Можно создавать неограниченное количество элементов, положений элементов. Размеры элемента не ограничиваются. Можно создавать составные элементы. В дальнейшем предусматривается возможность создавать библиотеки не только электроэнергетических элементов, но и других, например, релейные, тепловые и др. Это позволяет рисовать с помощью данного редактора любые схемы.
При работе со схемой выбирается библиотека элементов, элемент, положение. Указывается место, в которое необходимо установить элемент. После чего элемент появляется на схеме. Путем выбора точек присоединений у различных элементов можно установить связь между элементами. Имеется возможность задания любой геометрии связи.
Имеется возможность удаления, перемещения элементов, удаления связей элемента. При перемещении элемента все его связи перерисовываются с учетом нового положения элемента.
Схема может быть любого размера и состоять из любого числа элементов. Имеется возможность просмотра схемы в нормальном, увеличенном и уменьшенном масштабе. Имеется возможность печати схемы на любом принтере, поддерживаемом системой Windows.
Тип издания: свободно
Разработчик: Панкевич В.В.
Платформа: Windows
Язык интерфейса: русский
Системные требования: • Процессор 5x86-133.
• Объем оперативной памяти 64 Мбайт.
• Объем свободного пространства на жестком диске 30 Мбайт.
• Операционная система: Windows NT4.0/98/2000/XP/Vista/7.
Инструкция по установке: Установка не нужна

Полное описание программы внутри.

graf_red_el_sxem.rar
(905.06 КБ) 273 скачивания
graf_red_el_sxem.rar
(905.06 КБ) 273 скачивания
