Силовой электросетевой фильтр. Схема.

Сообщение Павел » 29 янв 2017, 00:11

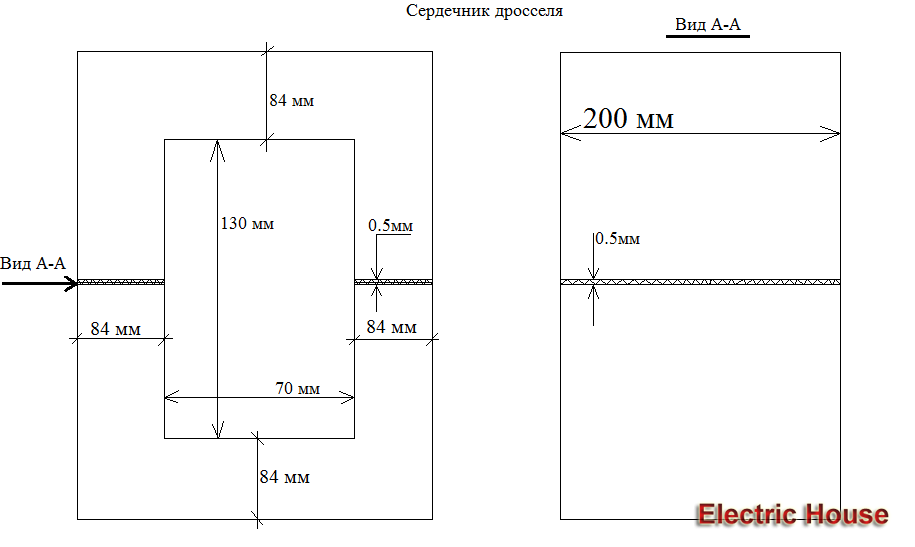

Здравствуйте. Проект схемы силового электросетевого фильтра, предназначенного для (удаления практически всей электромагнитной грязи) закорачивания не основных гармоник тока, частоты которых лежат в пределах от 95 Гц. до сотен МГц., и принцип его изготовления, находятся здесь:
файл 1.docx
(66.03 КБ) 13 скачиваний
файл 1.docx
(66.03 КБ) 13 скачиваний


Реклама на форуме
Реклама на форуме

Силовой электросетевой фильтр. Схема.

Сообщение Объявления » 29 янв 2017, 00:11

Силовой электросетевой фильтр. Схема.

Сообщение Похожие темы » 29 янв 2017, 00:11

Посмотрите здесь:
Сгорел сетевой фильтр
Новый фильтр от Яндекса АГС-40 и поиск без ссылочного
Можно ли подключить настольную лампу в сетевой фильтр?
Сварочник как силовой трансформатор
Мониторинг силовой сети
Нет аватара
Павел
Автор темы
Russia
Заглянувший

Re: Силовой электросетевой фильтр. Схема.

Сообщение Павел » 31 янв 2017, 19:13

Здравствуйте. Не спешите устанавливать фильтр. Но когда вы узнаете результирующее напряжение указанных не основных гармоник, в своей розетке, у спецов эл.тех. лаборатории, оцените уменьшение счёта за свет, если установить фильтр!!! Измерять лучше, когда к сети подключено наибольшее количество современных устройств, например с 17 до 22 часов.

Нет аватара
Павел
Автор темы
Russia
Заглянувший

Re: Силовой электросетевой фильтр. Схема.

Сообщение Павел » 20 фев 2017, 18:34

Здравствуйте. Уважаемые форумчане, давайте рассмотрим, как получаются не основные синусоиды(гармоники) тока, в сети, на которую трансформаторная подстанция подаёт синусоидальное напряжение(теоретическое), и что дальше делать с измеренными напряжениями не основных гармоник?

Аватара пользователя
slavapril
Russia
Заслуженный Ректор клуба
Заслуженный Ректор клуба
Главный энергетик
Главный энергетик

Re: Силовой электросетевой фильтр. Схема.

Сообщение slavapril » 21 фев 2017, 17:14

Попробуйте...
Учиться никогда не поздно.
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.

Аватара пользователя
Mixas
Russia
Тех. поддержка
Тех. поддержка
Инженер
Инженер

Re: Силовой электросетевой фильтр. Схема.

Сообщение Mixas » 04 мар 2017, 15:09

"Проект схемы силового электросетевого фильтра, предназначенного для (удаления практически всей электромагнитной грязи) закорачивания не основных гармоник тока, частоты которых лежат в пределах от 95 Гц. до сотен МГц."
Теоретически мысль хорошая! На практике его работа под большим сомнением. Виной всему конденсатор, который обладает значительной конструктивной индуктивностью. Получить высокой добротности фильтра по такой схеме на частотах 50 Гц практически невозможно, а потому все высшие гармоники и высоковольтные импульсы спокойно проникнут в цепь питания электроприборов!
Все тематические вопросы и ответы на них, только на форуме! В личку по электрике не отвечаю.
