Схемы подключения стабилизатора напряжения

Сообщение elhouse » 26 июн 2014, 13:53

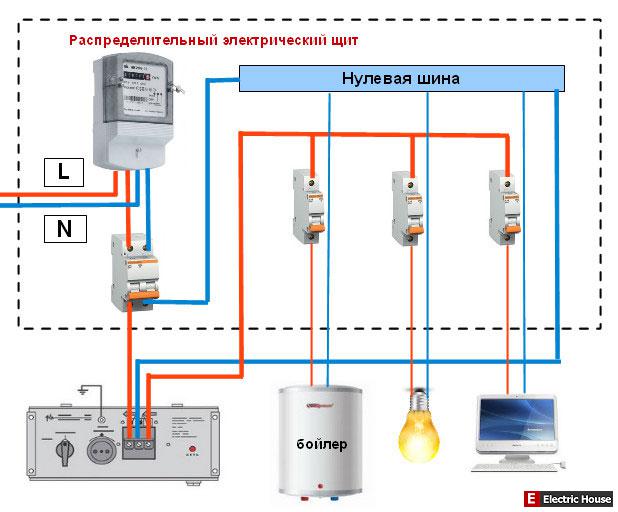

Схема подключения стабилизатора в однофазной сети

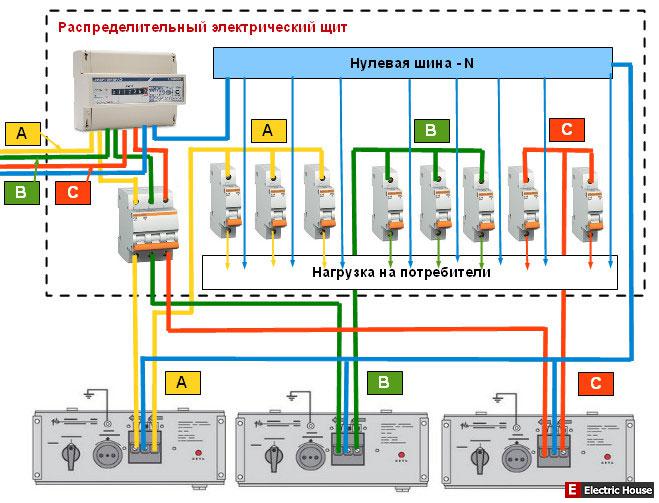

Схема подключения стабилизатора в трехфазной сети


Обратите внимание стабилизатор с одной входной нулевой клеммой. Если стабилизатор имеет два входа и два выхода, тогда схема будет несколько иной, то есть в щитовой устанавливаем дополнительную нулевую шину к ней подводим нулевой проводник (отходящий) и далее к ней подключаем нулевые проводники потребителей. Стабилизаторы напряжения следует обязательно заземлить!

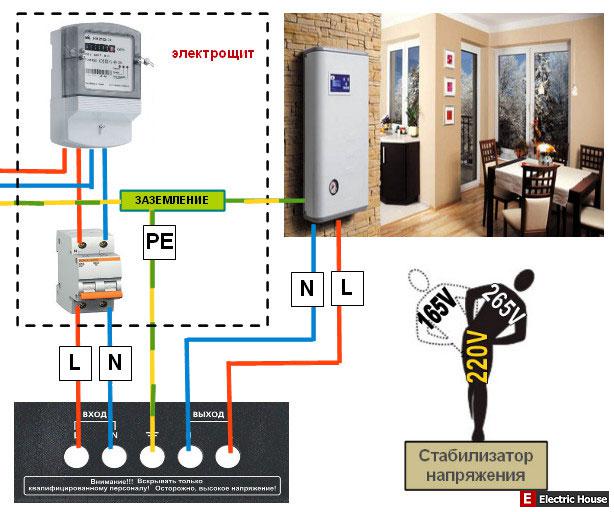

Схема подключения стабилизатора напряжения для одного потребителя
