Подключение трехфазной сети к однофазному генератору

Подключение трехфазной сети к однофазному генератору

Не в сети - Участник

Профиль
01 дек 2011, 15:38 Сообщение
Добрый день! Задача в следующем: есть офисное помещение запитанное от ГРЩ жилого дома. Все офисные щиты запитаны от трех фаз. Необходимо в случаях перебоя в электроснабжении оперативно переключать один из щитов на питание от однофазного генератора. Подскажите, пожалуйста, как и с помощью каких коммутационных устройств это можно сделать? Спасибо!
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Инженер

Профиль
01 дек 2011, 15:54 Сообщение
Щит какой-то один определенный,все сразуу,или 1 но любой требуемый?В любом случае - перекидной рубильник который будет отключать основное питание и подключать генератор.только если в сети будут трехфазные нагрузки то естественно работать не будут :))biggrin и рубильник с генератором должны быть очень мощными для коммутации офиса.
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Участник

Профиль
01 дек 2011, 17:04 Сообщение
Один конкретный щит. Т.е. одну фазу на три входа параллелить... А нет аналога перекидного рубильника на DIN рейку? Коммутировать PN надо? У генератора есть как таковые фаза и 0? Как определить?
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Гуру тех. поддержки

Профиль
01 дек 2011, 17:37 Сообщение
Если хотите решить задачу кардинально - существуют готовые системы автоматического ввода (включения) резерва "АВР". Выполнены в шкафчиках настенного и напольного исполнения.
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Участник

Профиль
01 дек 2011, 19:08 Сообщение
Задачу надо решить минимальными затратами. Просто ручной коммутатор. Генератор с ручным запуском и на его развертывание в любом случае нужно время, на этом фоне время на ручное переключение можно не учитывать. Мне сейчас нужно понять есть ли применительно к генератору понятие 0 и фаза? На генераторе просто две розетки.Если один из проводов заводить вместо трех фаз на щит, второй можно просто соединять с PN шиной или провод PN от распред. щита нужно разрывать?
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Инженер

Профиль
01 дек 2011, 23:03 Сообщение
Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.

Смотря какой генератор,всмысле как включен
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Гуру тех. поддержки

Профиль
02 дек 2011, 10:22 Сообщение
sokols писал(а)
понятие 0 и фаза

Замеряйте Омметром (на выключенном генераторе!!) имеют ли соединение клеммы розеток с корпусом генератора. Если относительно корпуса полная изоляция, тогда без разницы какую из клемм используете как "0" или фаза. Если же будет какое-то сопротивление (клемма-корпус); а оно если будет- покажет на обеих клеммах через обмотку генератора, тогда запустить генератор и замерить напряжение 220в между корпусом генератора и каждой из клемм розеток - та клемма где нет напряжения относительно корпуса и есть "0". Его и нужно соединять с шиной PN. Разрыв не нужен.
ВАЖНО! Ваш перекидной рубильник должен обеспечивать безусловной разрыв от основного питания и только потом соединение с резервным и наоборот(чтобы исключить подачу напряжения от генератора в линию!)
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Участник

Профиль
02 дек 2011, 13:39 Сообщение
Калямба писал(а)
перекидной рубильник должен обеспечивать безусловной разрыв от основного питания и только потом соединение с резервным и наоборот(чтобы исключить подачу напряжения от генератора в линию!)


Да, понятно. Вот я и боюсь подачи напряжения от генератора по проводнику PN. Насколько я помню, у генератора полная изоляция корпуса от обеих клемм, пока не проверить. Генератор Makita EG 601A.
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Гуру тех. поддержки

Профиль
02 дек 2011, 14:42 Сообщение
sokols писал(а)
Вот я и боюсь подачи напряжения от генератора по проводнику PN.

В проводник PN напряжение вы никак не подадите. Просто на нем будет некий потенциал (220в) относительно другого потенциала вашего генератора. И именно другой потенциал будет разорван (в линию) перекидным рубильником. Проводник PN заземлен- соответственно "земля" будет на одной из клемм генератора.
Можно конечно для пере-перестраховки разрывать шину "земля" , но это изрядный геморрой.
sokols писал(а)
Вот я и боюсь

А не боитесь на рельсы наступать, или наезжать на ж/д переезде. На рельсе потенциал "минус" 3500 вольт - на постоянке; на переменке 27500 вольт!!!
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Лидер тех. поддержки

Профиль
02 дек 2011, 17:14 Сообщение
Обычно ставим перекидные рубильники на дин рейку производства АВВ серии QT - в данном случае четырехполюсные (чтобы обязательно рвать ноль внешнего электроснабжения)
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Участник

Профиль
02 дек 2011, 17:30 Сообщение
Василич писал(а)
рвать ноль внешнего электроснабжения

Вот и мне так интуитивно видится... Меня этот вопрос беспокоил больше всего.
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Лидер тех. поддержки

Профиль
03 дек 2011, 15:55 Сообщение
Недавно этот же вопрос обсосали на этом же форуме, поищите/почитайте, там есть и основания/требования ПУЭ.
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Участник

Профиль
06 дек 2011, 15:08 Сообщение
Василич писал(а)
поищите/почитайте

Спасибо, буду искать. Уже много полезного узнал, пока листал форум.
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

В сети - Тех. поддержка

Профиль
20 дек 2011, 13:17 Сообщение
Странно, но на обсуждении не увидел цыфирь по нагрузкам и по току. Генератор запустите, а он не потянет нагрузку. Что делать будете?
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Участник

Профиль
21 дек 2011, 13:22 Сообщение
Mixas писал(а)
Что делать будете?

Не будем включать те сервера, без которых можем обойтись. Мы уже просчитывали нагрузки и определили оборудование, которое будет работать от генератора. Защита от перегрузки у генератора есть.
Схему аварийного электроснабжения собрал, но пока не испытывал. Использовал перекидной рубильник АВВ трехполюсный, был в наличии, и докупил к нему пару доп. контактов для коммутации PN.
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Участник

Профиль
21 фев 2012, 19:44 Сообщение
Василич писал(а)
Недавно этот же вопрос обсосали на этом же форуме, поищите/почитайте, там есть и основания/требования ПУЭ


Вы не про эту тему говорите? Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.
Не совсем тот случай, как мне кажется. Хочется найти обоснование необходимости разрыва PN в ПУЭ. После перекидного рубильника на входе щита стоит автомат. Коммутация питания будет при выключенном автомате, только потом включу автомат. Но если не отключать автомат, насколько опасно появление фаз(ы) до коммутации PN? Вряд ли перекидной рубильник обеспечит абсолютную синхронность.. Насколько опасна "потеря" PN из-за лишних коммутаций?
У нас на работе опять тема с коммутацией PN возникла и нет у меня внятных аргументов "за". Подскажите, пожалуйста.
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Лидер тех. поддержки

Профиль
21 фев 2012, 20:16 Сообщение
sokols писал(а)
Хочется найти обоснование необходимости разрыва PN в ПУЭ

Нету там... и про PN ничего нет.
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Участник

Профиль
22 фев 2012, 10:11 Сообщение
sergey_sav писал(а)
sokols писал(а)
Хочется найти обоснование необходимости разрыва PN в ПУЭ

Нету там... и про PN ничего нет.

Так надо коммутировать PN? Или одну из клемм генератора просто соединить с рабочим нулем? Ничем не грозит?
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

Не в сети - Лидер тех. поддержки

Профиль
22 фев 2012, 10:38 Сообщение
sokols писал(а)
Так надо коммутировать PN?
Потрудитесь объяснить о чём речь? Что есть - PN?
ЗЫ. Давайте использовать нормативную терминологию. Если речь о PEN проводнике, то его нельзя коммутировать ни при каких условиях.
Ответить с цитатой


Re: Подключение трехфазной сети к однофазному генератору

В сети - Тех. поддержка

Профиль
22 фев 2012, 12:35 Сообщение

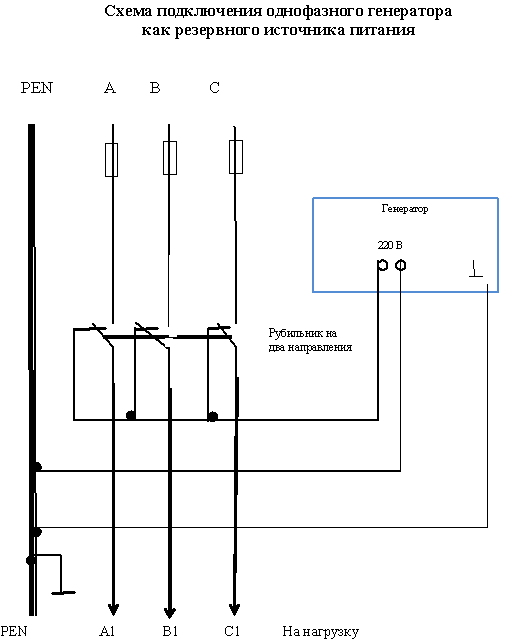

Подключите вот так.

Вложения

Комментарий к файлу: Схема подключения резервного ИП
Схема подключения резервного ИП - Схема подключения резервного ИП.PNG
Схема подключения резервного ИП - Схема подключения резервного ИП.PNG
[ 15.79 КБ | Просмотров: 3260 ]
