Ветвь освещения запитана со щита от УЗО 25А. На нее сажают дополнительную нагрузку в 4 лампы по 500Вт, при включении гаснет свет, причем совершенно по другой ветке со светильниками типа Luxe, причем гаснет не резко, а медленно, как бы нехотя.
Выключаешь УЗО первой ветки - все загорается в обычном режиме. Откидываешь ту нагрузку - тоже все ОК, от электрика вразумительного ответа не получил. Рад был бы услышать мнение профессионалов.

Схем нет, вечером попробую накидать рисунок для наглядности. Где идет проводка, как собраны схемы никто не знает. Говорят на этом предприятии электрики менялись каждые 2 месяца, отсюда и результаты :(

И еще, на этом объекте перегружен ввод. На вводе стоит ЯРП с плавкими вставками на 100А, я померил клещами, получилось 122/115/98, питающий кабель - 35мм.кв., медь, по справочнику посмотрел - допустимая токовая нагрузка для такого кабеля - 120А, кабель греется, а начальству пофиг :( Позже сфотографирую - выложу вам на суд. Так вот на этом безобразии стоит счетчик 3х фазный, на нем написано - 100А, это масимальная нагрузка для счетчика? Боюсь как бы не взорвался..
Ответить с цитатой


Вопрос по освещению

Не в сети - Почётный Гуру клуба

Профиль
13 апр 2010, 08:44 Сообщение
1. Скорей всего у вас хомут в схеме. Ка бы там не получилось последовательное подсоединение через нули.
2. У вас перекос фаз, что уже само по себе плохо,
3. Кабель лежит слабоват, если учесть что скорей всего вы делали замеры при неполной нагрузке.
4. У счетчика есть запас прочности, но ему когда то надоест так напрягаться, и он возмет отпуск.
Ответить с цитатой


Вопрос по освещению

Не в сети - Лидер тех. поддержки

Профиль
13 апр 2010, 08:45 Сообщение
Цитата
Схем нет, вечером попробую накидать рисунок для наглядности
подождём
Цитата
начальству пофиг
бывает..., простите, а вы кто?
Ответить с цитатой


Вопрос по освещению

Не в сети - Участник

Профиль  ICQ
13 апр 2010, 15:58 Сообщение
Анатолий, а что-такое хомут? Чем это чревато? Не сталкивался я с таким понятием.


Сергей, а в формате Visio тут принимаются файлы? Я инженер по эксплуатации зданий и сооружений Пришел в эту контору очень недавно, энергетика тут нет и все электричество пихали то внешнему подряду, то не Бог весть кому.. Сейчас разрешили расширить штат электриков и давят на проведение ППР на объектах, а существующих работников электриками сложно назвать..
Ответить с цитатой


Вопрос по освещению

Не в сети - Лидер тех. поддержки

Профиль
13 апр 2010, 16:39 Сообщение
Разрешённые расширения файлов, размещаемых во вложении - Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.
Схему любого формата можно конвертировать в наиболее распространённые типы файлов (gif jpeg jpg png tga tif ) прямо из "родной" программы...
Могу выразить сочуствие Вашему положению, но делу это не поможет.
Показывайте хозяйство (то бишь, схемы), посмотрим и порешаем вместе, что сказочного со светом.
Ответить с цитатой


Вопрос по освещению

Не в сети - Участник

Профиль  ICQ
13 апр 2010, 20:00 Сообщение

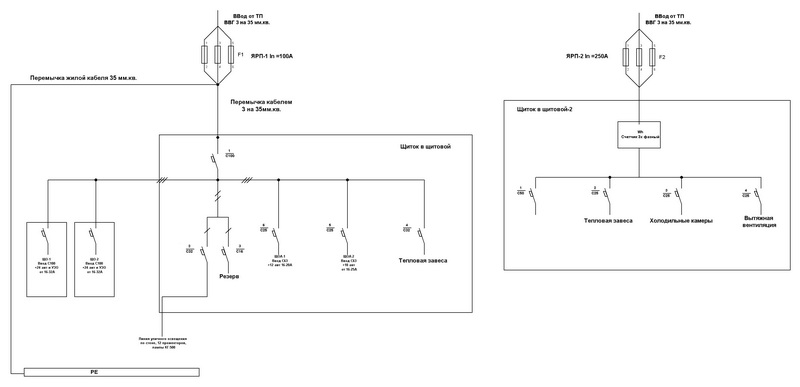

Сегодня срисовывал ездил, далеко не все срисовал, но ввод начертил, все выглядит так, как на рисунке ниже.

Дам пояснения:

Ввод осуществлен 2мя кабелями 3 на 35, на 2 ЯРП. 1 - вставки 100А, 2 - вставки 250А, причем 1 ставили, по всей видимости, не так давно и по какой-то причине на него повесили почти всю нагрузку, хотя рядом висит ЯРП почти пустой с токами 27/20/29 пофазно.

На ЯРП-1 нагрузки 94/102/115.
"Щиток в щитовой" от ЯРП находится на расстоянии 2м и к нему идет перемычка кабелем 3 на 35 (жилы многопроволочные),которая очень хорошо греется, причем жилы не входят в контакты вводного автомата Merlin Gerin C100 на щитке и поэтому половина проволок на жилах выкушена. Далее от него (1) все расходится по щитку.

От нулевого провода того же ЯРП на этот щиток кинута жила и подвежена к шинке PE, причем половина жил выкушена и жилки запиханы по 3 в 4 контакта шинки.

По всей видимости в этом щите когда-то стоял счетчик, но судя по черному пятну, он взорвался и от него избавились, оставив лишь счетчик на вводе №2.

Щиты освещения еще не срисовывал, но их открываешь и можно греться, оттуда тепло идет хорошее, Кстати, помещение, где находятся ввода прямо рядом с теплоцентром, в помещении около 30-35 гр. тепла, и вводные кабели идут через теплоцентр рядом с трубами горячей воды.

от авт.№2 питается линия наружного освещения 12 прожекторов по 500Вт, кабель ВВГ 3 на 4 до первой коробки, далее резиновым 2.5мм.кв.

Закипает голова, тихий ужас..
Вложение
Вопрос по освещению - щитовая
Вопрос по освещению - щитовая
[ 31 КБ | Просмотров: 1558 ]

Ответить с цитатой


Вопрос по освещению

Не в сети - Почётный член клуба

Профиль
13 апр 2010, 20:24 Сообщение
да голова закипит если все проблемы придется решать вам я вам сочуствую.сначала начните с замены вставок на всех фазных должен быть один номинал по току.концы много проволочных кабелей опресуйте.кабель 3*35 бронированый?эл.счетчики должны быть установлены на оба ввода.если светильники включаются все сразу то 2.5 мало . заземление на корпус .нули на шину а эту шину на изоляторы.
Ответить с цитатой


Вопрос по освещению

Не в сети - Почётный Гуру клуба

Профиль
13 апр 2010, 22:05 Сообщение
Цитата
Ввод осуществлен 2мя кабелями 3 на 35,.


Может быть кабель 3 х35 + 1 х35

Цитата
на 2 ЯРП. 1 - вставки 100А, 2 - вставки 250А, причем 1 ставили, по всей видимости, не так давно и по какой-то причине на него повесили почти всю нагрузку, хотя рядом висит ЯРП почти пустой с токами 27/20/29 пофазно.


Заменить предохранители 250А на 100А или поставить автомат на 125А
Перераспределить нагрузку.

Цитата
На ЯРП-1 нагрузки 94/102/115.
"Щиток в щитовой" от ЯРП находится на расстоянии 2м и к нему идет перемычка кабелем 3 на 35 (жилы многопроволочные),которая очень хорошо греется, причем жилы не входят в контакты вводного автомата Merlin Gerin C100 на щитке и поэтому половина проволок на жилах выкушена. Далее от него (1) все расходится по щитку.


Заменить автомат 100А на автомат 125А.

Цитата
От нулевого провода того же ЯРП на этот щиток кинута жила и подвежена к шинке PE, причем половина жил выкушена и жилки запиханы по 3 в 4 контакта шинки.


Поставить наконечник и посадить под болт

Цитата
По всей видимости в этом щите когда-то стоял счетчик, но судя по черному пятну, он взорвался и от него избавились, оставив лишь счетчик на вводе №2.


Нужно устанавливать счетчик



Цитата
от авт.№2 питается линия наружного освещения 12 прожекторов по 500Вт, кабель ВВГ 3 на 4 до первой коробки, далее резиновым 2.5мм.кв.


Если так как вы указываете марку кабеля , то выходит что у вас прожектора запитанны одной фазой.
Если там 380В то должен быть кабель ВВГ 3х4 + 1
Учитывая длину 2,5 явно не годится.

Цитата
Закипает голова, тихий ужас..


Что голова, у вас кабеля кипят.

PS/ Если можно сохраните в хорошем разрешении в RAR/ и выложите. а то сложно читать. шрифт почти не видим.
Ответить с цитатой


Вопрос по освещению

Не в сети - Лидер тех. поддержки

Профиль
13 апр 2010, 23:31 Сообщение
Цитата
Закипает голова, тихий ужас..
А мне повезло... ибо нифига в картинках не разглядеть, а текст уже плохо воспринимаю... -:
Устал, однако. -):
Ответить с цитатой


Вопрос по освещению

Не в сети - Электрик

Профиль  ICQ
21 апр 2010, 01:10 Сообщение
Svetlana1 писал(а)
Я в шоке от ваших советов.
Не угомонитесь никак?
Ответить с цитатой


Вопрос по освещению

Не в сети - Электрик

Профиль  ICQ
21 апр 2010, 09:29 Сообщение
Ветвь освещения запитана со щита от УЗО 25А.
УЗО ни одного у вас на схеме я н увидел, но провод РЕ надо подключать ПЕРЕД, но никак не после вставок.
