Подключение одноклавишного выключателя с подсветкой
Помогите кто понимает, пожалуйста, советом в вопросе электромонтажа, ибо уровня моих знаний и опыта в данной сфере очевидно не хватает. Вопрос в следующем:

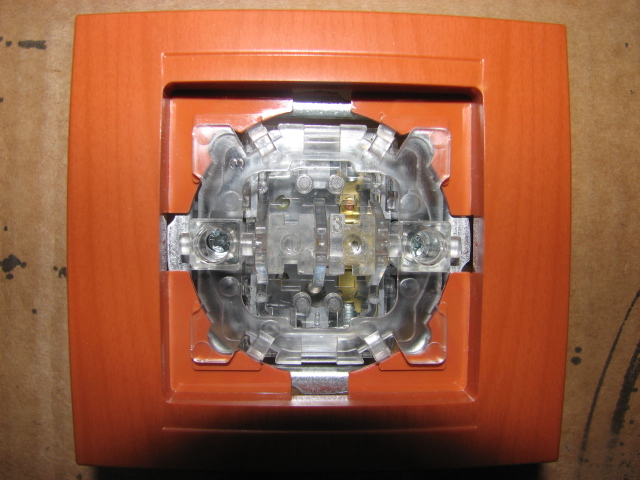

Возникла необходимость заменить выключатель света в коридоре (К) с диодного 4-х-точечного на диодный 2-х-точечный. Вот такой:

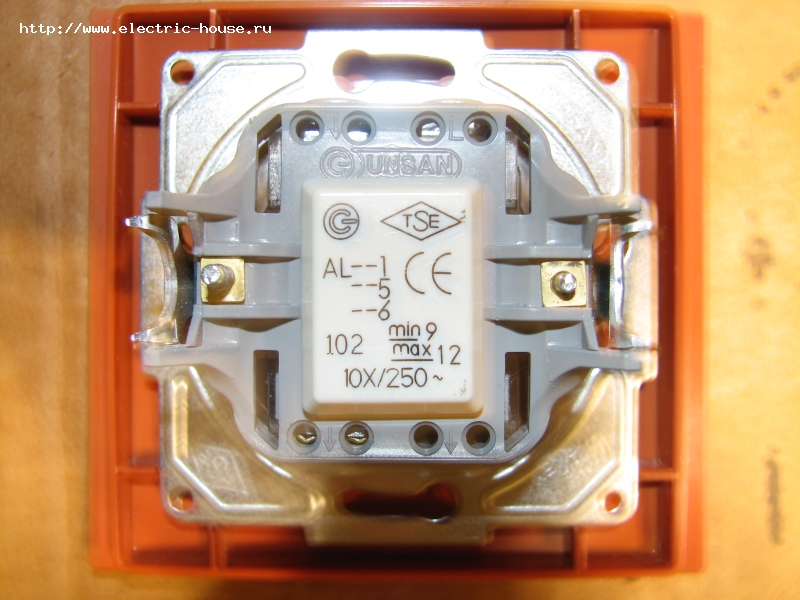

В отличие от предыдущего, где подсоединение было по всем 4-м углам, у этого контактные точки только с одной стороны.

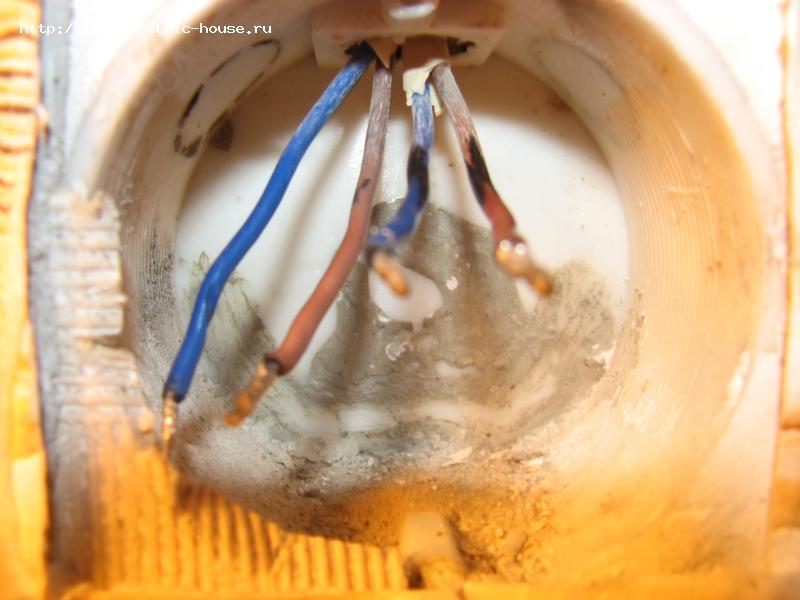

Перед этим я менял точно такой же выключатель для света в прихожей (П): никаких проблем – из 2 проводков индикатором нашёл фазу, подсоединил к верхнему контакту, 0 – к нижнему и всё работает прекрасно. Посему, очень легкомысленно взялся за второй (свет в К) и – налетел на проблему. Когда демонтировал старый выключатель, то не отметил порядка постановки проводов на контактах, не зарисовал схему подключения, не определил Ф/0 до отключения контактов. В общем, не пропустил ни одного момента, где можно было ошибиться – все использовал… Потому как на выключателе оказалось не 2, а 4 провода, выведенных вот так:
Маркером я потом пометил фазовые провода.
И вот второй день бьюсь с монтажом выключателя на этот клубок. Первое, что обнаружилось – при снятом выключателе и размонтированных проводах сразу нет света по линии П+К+гостинная (Г)+спальня (С) и отмирает половина розеток в Г, и по закону подлости – как раз те, на которых висят ТВ, телефон, ПК, роутер; семья меня чуть не сожрала за такой «праздничный сюрприз». Ну, это всё я перевёл на удлинители с других розеток, а с выключателем подвис. Не соображу, как подключить провода к выключателю, чтобы и свет в линии был, и при этом выключатель на К работал. Пока перепробовал такие варианты со следующими результатами (С и К цвета проводов по фазе «ф» и нолю «о»):
Верхний контакт Сф+Кф | выбивает автомат при любом положении клавиши (замыкание)
Нижний контакт Со+Ко |
Со+Кф| клавиша ВЫКЛ – замыкание, ВКЛ – свет в П+Г+С
Ко+Сф|
Ко+Кф| ВЫКЛ – свет везде, ВКЛ - замыкание
Со+Сф|
Со+Сф| ВЫКЛ – свет везде, ВКЛ - замыкание
Ко+Кф|
Товарищи-профессионалы! Подскажите, пожалуйста как следует подключить провода на этот выключатель, чтобы всё правильно и хорошо работало.
С уважением,
Герман
-
- Сообщение
Подключение одноклавишного выключателя с подсветкой
СГН писал(а):с диодного 4-х-точечного на диодный 2-х-точечный.
Переведите...
Что значит диодный 4-х-точечный на диодный 2-х-точечный?
Обычно пишут - трёхклавишный, двухклавишный и т.д.
Может не точечный, а контактный. И что значит диодный?
Одна клавиша на несколько позиций?
-
- Сообщение
Подключение одноклавишного выключателя с подсветкой
Это значит, что выключатель - одноклавишный, с диодной подсветкой и 2-мя контактными винтиками сверху и снизу по одному краю. На фото видно, что контакты имеются на левой стороне на 2-х отверстиях сверху и снизу, а по другой стороне контактных винтиков и прижимчиков нет.
Вот на старом выключателе на всех 4-х углах было по контактному винту, но ставлю-то я новый с контактами только на 2-х углах.
В этом и проблема: как 4 провода расключить на 2 контакта, и чтобы выключатель работал правильно, и свет в комнатах был?
-
- Сообщение
Re: Подключение одноклавишного выключателя с подсветкой
Возьмите тестер и прозвоните контакты, мы этого сделать отсюда не можем...
СГН писал(а):4-х углах
Что за углы? Нет в выключателях никаких углов. Есть контакты!
Вы этими углами создаёте неразбериху.
Что за выключатель? Фирма, модель...
Или это секрет?
-
- Сообщение
Re: Подключение одноклавишного выключателя с подсветкой
-
- Сообщение
Re: Подключение одноклавишного выключателя с подсветкой
Обычный одноклавишный выключатель.
Подключайте фазу в разрыв и всё...
Там только два контакта - остальные пустые дырки.
А вы тут целую диссертацию расписали с диодами и точечными углами...
Изучайте:
