Проводка в дачном доме
На Ваш суд представляю проект электропроводки дачного дома. О себе – теория по электрики последний раз была в институте, практика – в квартире поменять розетку или выключатель.
Описание:
Сеть 220 В. От столба на дороге ВЛ (СИП 4, 16 кв. мм). Крепление к столбу арматурой к СИПу, соединение с проводами прокалывающими контактами. Расстояние между столбом и домом 27 метров, дополнительный столб устанавливать не планируется (провис по СИПу до 40 м). Крепление кабеля к фронтону дома по центру. Расстояние от земли 5 м, расстояние до конька 1 м. Переход на медь не планируется. Вход в дом возле крепления кабеля через трубку ПВХ. Дом полностью деревянный (брус 10*15). Вход кабеля со второго этажа полностью в пластиковой трубе спускается до щитка первого этажа. СИП заходит в щит на вводной автомат 32А-2п, далее нагрузка через УЗО 32А/30 распределяется через автоматы защиты по группам:
1 группа – освещение (все лампочки в доме + уличный светильник на крыльце). Кабель ВВГ нг 2*1,5 в гофре по стенкам дома. Выключатели на фазе.
2 группа – розетки в доме. Разводка по 1 и 2 этажу, розетки двойные (3 шт). Предназначены для ТВ, комп, иногда тепловентилятор 2 кВт. В итоге при совместном использовании не более 3,5 кВт (16А). Кабель ВВГ нг 3*2,5 в гофре по стенкам дома.
3 группа – кухня. 3 отдельные одинарные розетки для э/чайника, м/волновки, холодильника, э/плитки. Кабель ВВГ нг 3*4 в гофре по стенкам дома.
4 группа – улица +баня. На улицу выведена розетка уличного исполнения, на фасаде запрятана в пластиковый бокс. На баню отдельный кабель из дома, воздушкой (многожильный провод) заведен в баню. В бане отдельный щиток с УЗО и АЗ (ток утечки 10 мА). Если найду такой диффавтомат, то может быть только он. В бане планируется только освещение (3 лампочки), розеток нет. На чердаке бани установка подающего воду насоса (0,4-0,6 кВт).
В щитке в доме устанавливается перекидной рубильник (32А, 1-0-2) для подключения бензогенератора.
Заземление – вывод кабелем на фасад дома, соединение с металлической планкой, которая приваривается к контуру заземления.
Вопросы:
1. Про СИП написано, что вводить в дом нельзя, обязательно переходить на медь «орехами». По правилам разрешена двойная изоляция в доме. Можно ли протянуть в доме до щитка СИП в ПВХ-трубе? Или подскажите как сделать?

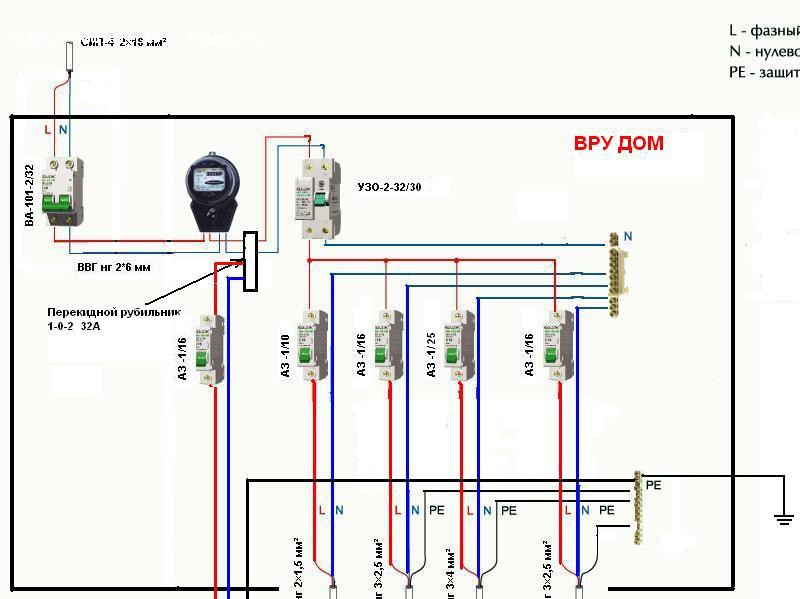

2. По приложенной схеме щитка – правильно ли сделана? Номиналы токов на автоматах и УЗО? А также соединение проводами?
3. Подключение бензогенератора – у генератора нет фазы и нуля. Как правильно подключить к сети дома, чтобы нуль вдруг фазой не оказался? На схеме при переключении сеть – генератор нуль обрывается. Правильно ли это?
4. В инете написано, что на входе УЗО должно стоять на 100 мА для противопожарных целей. Тот который указан у меня для этих целей не подходит?
5. Перекидной выключатель – имеются ли в природе для 220 В, т.е. входа 4, выхода 2, или если без нуля 2 – 1, да ещё на динрейку, чтобы в щитке был? Пока у нас не нашел. Подскажите маркировку или производителя. А также рекомендации по току - он может быть равным ВА?
6. На бензогенераторе защита есть от перегрузки, стоит ли вставлять АЗ 16А? Бензогенератор Чемпион GG3300, макс нагрузка – 3,3 кВт, т.е. 15А, я думаю что при большей нагрузке быстрее заглохнет гена, чем сработает АЗ. А очень хочется наоборот, чтобы не заводить гену заново, а снизить нагрузку и включить автомат. Следующий номинал автомата 10А, а это 2,2 кВт, т.е. 0,8 кВт никогда не будут использоваться.
7. Заземление с гены будет идти на общее заземление дома (ГЗШ в щитке) – правильно ли это? На генераторе есть свое заземление, его необходимо использовать?
8. В схему щитка планирую добавить на входе сигнальную лампу или пищалку для оповещения о появлении напряжения в сети. Что лучше? Как соединить в щитке?
9. Розетку для улицы планирую устанавливать в пластиковый бокс, бокс сквозь сайдинг к деревянной стене. Какой класс защиты подобрать для бокса?
10. Заземление – из щитка выход проводом ПВ3, в стене выход на улицу, соединение возле фундамента дома провода и выходящей металлической ленты болтовое. Необходимо ли провод заземления пускать в гофре?
Будут очень рад Вашим ответам и критике, по запросам предоставлю пояснения и фото.
-
- Сообщение
Re: Проводка в дачном доме
СерЁжик писал(а):1. Про СИП написано, что вводить в дом нельзя, обязательно переходить на медь «орехами». По правилам разрешена двойная изоляция в доме. Можно ли протянуть в доме до щитка СИП в ПВХ-трубе? Или подскажите как сделать?
На фасаде установить щит учета. К щиту учета будет идти СИП а после щита учета ВВГнг-LS.
СерЁжик писал(а):2. По приложенной схеме щитка – правильно ли сделана? Номиналы токов на автоматах и УЗО? А также соединение проводами?
Я бы поставил УЗО 30 мА только на розеточные групы иначе при токе утечки будет отрубаться весь дом. На розеточные групы устанавливаем автоматы на 16 А и кабель тогда 3 х 2,5, а не 3 х 4. На линии света тоже надо давать трехжильный кабель. У вас как-то не понятно где разделение PEN на РЕ и N.
СерЁжик писал(а):3. Подключение бензогенератора – у генератора нет фазы и нуля. Как правильно подключить к сети дома, чтобы нуль вдруг фазой не оказался? На схеме при переключении сеть – генератор нуль обрывается. Правильно ли это?
Для однофазного генератора такого понятия как нуль ну существует. Говорят "плавающий нуль". ИМХО оба провода генератора должны разрываться. В паспорте на генератор должно все быть написано.
4. В инете написано, что на входе УЗО должно стоять на 100 мА для противопожарных целей. Тот который указан у меня для этих целей не подходит?
Тот который у вас служит для защиты от поражения током.
5. Перекидной выключатель – имеются ли в природе для 220 В, т.е. входа 4, выхода 2, или если без нуля 2 – 1, да ещё на динрейку, чтобы в щитке был? Пока у нас не нашел. Подскажите маркировку или производителя. А также рекомендации по току - он может быть равным ВА?
По току может быть равным ВА, а лучше немного больше.
-
- Сообщение
Re: Проводка в дачном доме
Shturman писал(а):На фасаде установить щит учета. К щиту учета будет идти СИП а после щита учета ВВГнг-LS.
Крепление СИП и вход в дом - 5 м от земли. На фасаде ничего не планировал, дабы исключить соблазны гостей. Пломбировка систем у чета и ВА не требуется, у многих на дачах нет даже автоматов щитков, тем более счетчиков. Ввод сразу в дом. Вопрос только перходить на медь или можно СИПом в доме до щитка
Shturman писал(а):Я бы поставил УЗО 30 мА только на розеточные групы иначе при токе утечки будет отрубаться весь дом. На розеточные групы устанавливаем автоматы на 16 А и кабель тогда 3 х 2,5, а не 3 х 4. На линии света тоже надо давать трехжильный кабель. У вас как-то не понятно где разделение PEN на РЕ и N.
Отрубаться весь дом - это просто неудобство в отключении света? Если да, то не проблема. Я думаю, при замене лампочки УЗО может понадобиться. Кабель 3*4 делиться в распредкоробке на 3 линии 3*2,5, которые подходят на одинарные розетки. Линия света обязательно с землей должна быть? Планировал обыкновенные светильники ставить. Разделение земли нет на входе - это обязательно? Разделить нуль и землю и землю соединить в щите с ГЗШ?
Shturman писал(а):Для однофазного генератора такого понятия как нуль ну существует. Говорят "плавающий нуль". ИМХО оба провода генератора должны разрываться. В паспорте на генератор должно все быть написано.
ок. посмотрю паспорт поближе.
Shturman писал(а):Тот который у вас служит для защиты от поражения током.
Т.е. он же и противопожарный, городить УЗО на 100 или 300 мА нет смысла?
Shturman писал(а):По току может быть равным ВА, а лучше немного больше.
Спасибо. Очень благодарен за помощь.
-
- Сообщение
-
- Сообщение
Re: Проводка в дачном доме
СерЁжик писал(а):Тема исчерпала себя? Есть ещё мнения?
Почти весь форум об этом ...
Сколько можно одно и тоже.
Читайте другие темы - Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.
-
- Сообщение
Re: Проводка в дачном доме
СерЁжик писал(а): Переход на медь не планируется. Вход в дом возле крепления кабеля через трубку ПВХ.
СерЁжик писал(а):1 группа – освещение (все лампочки в доме + уличный светильник на крыльце)
уличный светильник я бы отдельно под свое узо лучше дифавтомат.
СерЁжик писал(а):Кабель ВВГ нг 2*1,5
ВВГнГLS 3*1,5.
СерЁжик писал(а):розетки в доме. Разводка по 1 и 2 этажу,
Я бы то же разделил на две группы 1 этаж и 2 этаж.
СерЁжик писал(а): входе УЗО должно стоять на 100 мА
СерЁжик писал(а):э/плитки
мощность не знаем , по этому предлагаю э\плитки 3*4 минимум а вот все остальные 3*2,5.
СерЁжик писал(а):Перекидной выключатель – имеются ли в природе для 220 В,
Точный ответ дать не могу , но я бы сделал АВР.Если не хотите заморачиваться поставьте два ВН-2р один на основное питание от сети , другой на генератор.
СерЁжик писал(а):Заземление с гены будет идти на общее заземление дома
И это правильно.
СерЁжик писал(а):8. В схему щитка планирую добавить на входе сигнальную лампу или пищалку для оповещения о появлении напряжения в сети. Что лучше
Для себя бы я поставил пищялку .На слух лучше реагирую.
СерЁжик писал(а):Как соединить в щитке?
-
- Сообщение
Re: Проводка в дачном доме
Подскажите ещё по марке автоматики. Планирую ЭКФ или ИЭК. Легранд, шнайдер, АВВ в том же Китае производят, на тех же заводах. Да и дачный вариант не хочется усложнять.
-
- Сообщение
Re: Проводка в дачном доме
-
- Сообщение
Re: Проводка в дачном доме
СерЁжик писал(а):Легранд, шнайдер, АВВ
Не правда, не только в Китае ...
Я например ABB производства Германии и Италии использую (отличаются номером серии)
миш писал(а):Я на работе пользуюсь ИЭК. Бюджетный вариант.
Согласен - особой разницы между западными брендами и ИЭК не вижу...
-
- Сообщение
Re: Проводка в дачном доме
-
- Сообщение
- sergey_sav
- Лидер тех. поддержки
- Технический директор
- Прогресс звания:
- Заслуженная репутация: 161 +50 / -0
Re: Проводка в дачном доме
sim220 писал(а): при помощи какой программы он нарисован
Все тематические вопросы и ответы на них только на форуме!
Санк-Петербург. Электромонтажные работы.
-
- Сообщение
Re: Проводка в дачном доме
Приму окончательные замечания. Про ИЭК - тоже к нему склоняюсь
-
- Сообщение
- sergey_sav
- Лидер тех. поддержки
- Технический директор
- Прогресс звания:
- Заслуженная репутация: 161 +50 / -0
Re: Проводка в дачном доме
СерЁжик писал(а): В щите разрыв нуля и земли после вводного автомата.
И напомните, плиз, зачем на кухне кабель 3*4?
Все тематические вопросы и ответы на них только на форуме!
Санк-Петербург. Электромонтажные работы.
-
