Как правильно собрать электрощиток? |
---|
Как правильно собрать электрощиток? |
zoomzoom - Новенький
|
05 окт 2010, 11:00 |

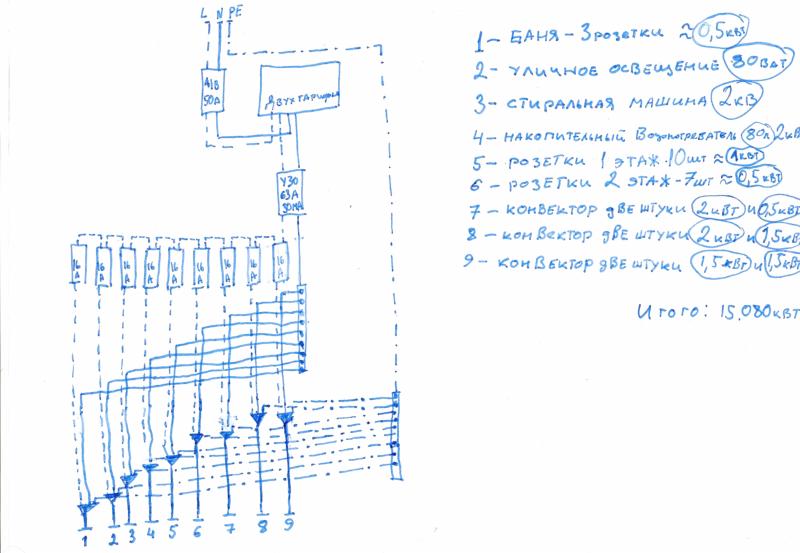

Добрый вечер, наконец нарисовал свою схему, посмотрите пожалуйста.
И возник вопрос: прочитал, что нулевой провод надо перед счетчиком соединить с заземлением, а потом только подключить к счетчику. Верно-ли это |
Вложения |
Как правильно собрать электрощиток? - сканирование0007(edited).JPG [ 53.99 КБ | Просмотров: 6678 ] |
Как правильно собрать электрощиток? |
sergey_sav - Лидер тех. поддержки
|
05 окт 2010, 12:05 |
zoomzoom писал(а) И возник вопрос: прочитал, что нулевой провод надо перед счетчиком соединить с заземлением, а потом только подключить к счетчику. Верно-ли это Это определяется принятой системой питания. Но даже если принята система TNCS, повторное заземление нулевого проводника производится не до счётчика, а до коммутационного аппарата.
По схеме. Я бы увеличил количество УЗО... Более пока добавить нечего... |
Как правильно собрать электрощиток? |
haramamburu - Инженер
|
05 окт 2010, 17:07 |
sergey_sav писал(а) повторное заземление нулевого проводника производится не до счётчика, а до коммутационного аппарата.
Если есть возможность "до счетчика" и до "коммутационного" аппарата - так ИМХО будет ТС понятней |
Как правильно собрать электрощиток? |
zoomzoom - Новенький
|
05 окт 2010, 19:51 |
аууууууууууууууууууууууууууууууууу
|
Как правильно собрать электрощиток? |
sergey_sav - Лидер тех. поддержки
|
05 окт 2010, 20:37 |
Чего кричим? Схемку посмотрели, на вопрос ответили.
|
Как правильно собрать электрощиток? |
zoomzoom - Новенький
|
05 окт 2010, 21:32 |
sergey_sav писал(а) Чего кричим? Схемку посмотрели, на вопрос ответили.
Вы считаети что схема нормальная! толко жилательно добавит узо ! а про заземление стоит ли кидать 0 на землю ??? |
Как правильно собрать электрощиток? |
sergey_sav - Лидер тех. поддержки
|
05 окт 2010, 22:35 |
- а что ненормального может быть в линейке автоматов? Там же нет даже сечений отходящих линий... А добавить УЗО надо для удобства эксплуатации
- определитесь с системой, тогда и о соединении поговорить можно. Если выбор падёт на ТТ, то ничего соединять не надо, но дифзащита должна иметь две ступени. Например, на вводе селективное УЗО 300мА, а далее на групповых линиях УЗО 10-30мА |
Как правильно собрать электрощиток? |
zoomzoom - Новенький
|
06 окт 2010, 00:22 |
Извиняюсь за глупый вопрос я просто не профи что такое ТТ
|
Как правильно собрать электрощиток? |
sergey_sav - Лидер тех. поддержки
|
06 окт 2010, 01:13 |
Цитата Питание электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО.
Более подробно в ПУЭ, Глава 1.7. Заземление и защитные меры электробезопасности. Просто предупреждение. Электричество не на столько просто, как может показаться на первый взгляд.... Это не Lego для взрослых и на одних коротких советах все задачи электрофикации дома/квартиры решить затруднительно... |
Как правильно собрать электрощиток? |
zoomzoom - Новенький
|
19 окт 2010, 00:31 |

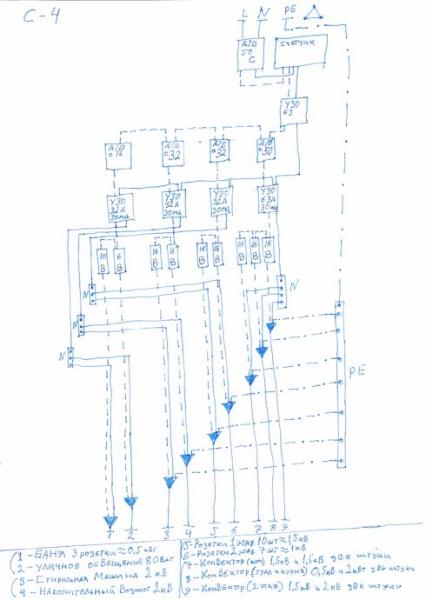

Предлагают вот такую схему,что скажите
|
Вложения |
Как правильно собрать электрощиток? - с-4(edited).JPG [ 28.5 КБ | Просмотров: 6382 ] |
Как правильно собрать электрощиток? |
sergey_sav - Лидер тех. поддержки
|
19 окт 2010, 08:37 |
К сожалению не видно почти "нифига" ни номиналов ни названий... Но разобрал, что Вам нарисовали схему питания ТТ, только с автоматиками переборщили... Селективность у советчика явно не в почёте. После автомата одного номинала, должны ставиться АВ с меньшим номинальным током расцепителя.
Более добавить нечего, ибо... (см. начало) |
Как правильно собрать электрощиток? |
zoomzoom - Новенький
|
19 окт 2010, 14:47 |

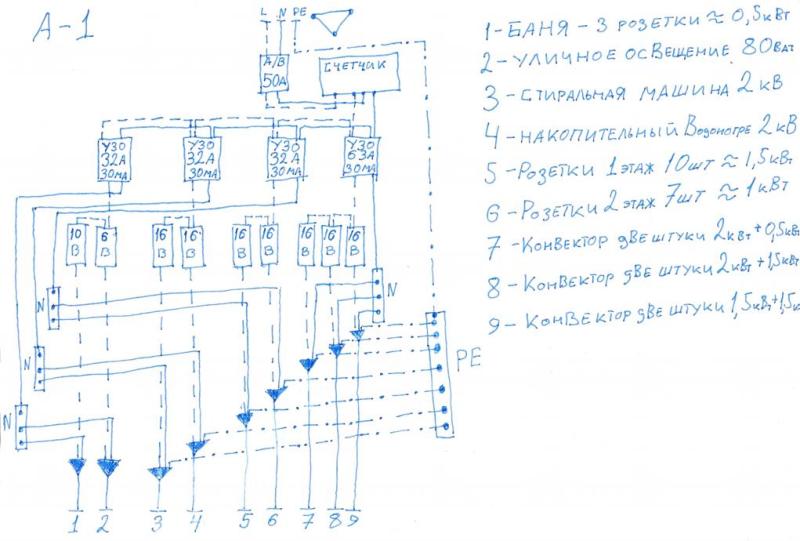

Вот моя схема ,как хочу сделать, что скажите
|
Вложения |
Как правильно собрать электрощиток? - А-1(edited).JPG [ 53.07 КБ | Просмотров: 6349 ] |
Как правильно собрать электрощиток? |
zoomzoom - Новенький
|
19 окт 2010, 17:27 |
аааааааааааууууууууууууу
|
Как правильно собрать электрощиток? |
sergey_sav - Лидер тех. поддержки
|
19 окт 2010, 17:39 |
Не надо орать, не в театре!
Замените два средних УЗО на 40/0,03, этим повысите надёжность схемы Левый можно и 25/0,03. Зачем АВ с характеристикой "В", решили создать трудности, что бы героически их преодолевать? (не часто они лежат в свободной продаже) |
Как правильно собрать электрощиток? |
zoomzoom - Новенький
|
19 окт 2010, 18:30 |

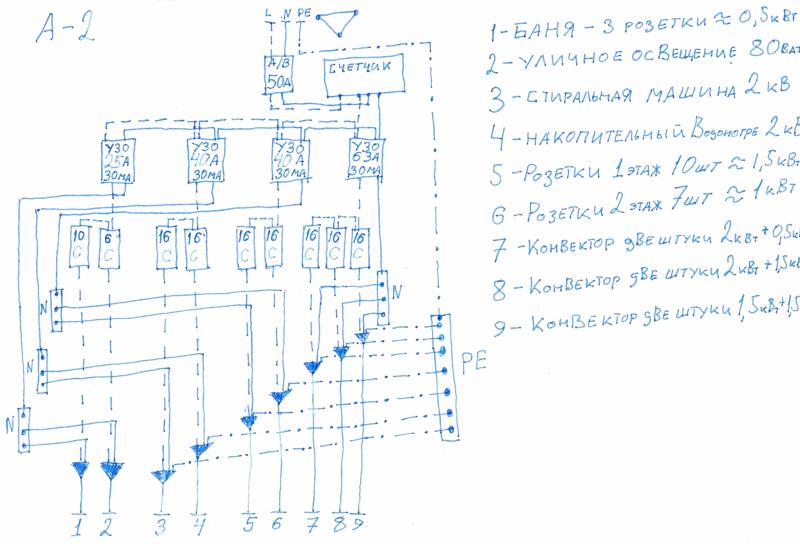

Проста так по советовали
|
Вложения |
Как правильно собрать электрощиток? - А-2.JPG [ 55.84 КБ | Просмотров: 6326 ] |
Как правильно собрать электрощиток? |
миш - Почётный член клуба
|
19 окт 2010, 19:36 |
я бы убрал с групп 3и4 узо 40 а и поставил бы два на каждую линию свое на 10 или 30ма . и еще 7,8,9 группа узо 300 ма.
|
Как правильно собрать электрощиток? |
sergey_sav - Лидер тех. поддержки
|
19 окт 2010, 19:40 |
Разделить на два УЗО? Возможно.
10 мА? Может быть. 300 мА? Абсолютно вредный совет. ЗЫ. Если найдёте "В", то очень хорошо... (я не бил по рукам, а просто предупредил) |
Как правильно собрать электрощиток? |
миш - Почётный член клуба
|
19 окт 2010, 19:42 |
почему
|
Как правильно собрать электрощиток? |
sergey_sav - Лидер тех. поддержки
|
19 окт 2010, 19:44 |
Потому что конвектора подключаются, как правило, через розетки. И смысла в УЗО 300мА в этом конкретном случае нет никакого.
|
Как правильно собрать электрощиток? |
миш - Почётный член клуба
|
19 окт 2010, 19:54 |
ну и побольшому счету и поражение электрическим током на конвекторах минимален. а вот 30ма отключатся может даже при частичной утечки. Для повышения уровня защиты от возгорания при замыкании требуется с током срабатывания З00 мА. для повышения уровня электробезопасности цепей штепсельных розеток и оборудования следует использовать с током срабатывания З0 мА. а так я свами соглашусь.
|
