Покритикуйте пожалуйста 1- схему электрооборудования двушки |
---|
Покритикуйте пожалуйста 1- схему электрооборудования двушки |
SAST - Новенький
|
29 авг 2013, 15:27 |
Добрый день!
Уважаемые опытные форумчане, прошу Вас покритиковать 1-фазную схему электрооборудования двухкомнатной квартиры (новостойка). Заранее спасибо! |
Вложения |
Комментарий к файлу: Схема Схема - Схема электрооборудования [ 45.92 КБ | Просмотров: 697 ] |
Re: Покритикуйте пожалуйста 1- схему электрооборудования двушки |
СетХеор - Член клуба
|
29 авг 2013, 19:53 |
1. слишком много узо, но это дело вкуса.
2. узо включают последовательно с автоматом, ток отключения которого не выше номинального тока узо 3. на с\у поставил бы узо 16А\10мА |
Re: Покритикуйте пожалуйста 1- схему электрооборудования двушки |
sergey_sav - Лидер тех. поддержки
|
29 авг 2013, 20:53 |
УЗО много не бывает...
А вот номиналы стоит пересмотреть. Все УЗО 40/0,03, а последнее 63/0,03. ЗЫ. Схемку стоит привести к удобочитаемому виду, чтобы не разбирать, куда и какую линию отправили... Также надо указать полюсность автоматов, а то судя по картинке у Вас прямое нарушение в самом начале: в проводнике РЕ не должно быть коммутационных аппаратов. |
Re: Покритикуйте пожалуйста 1- схему электрооборудования двушки |
SAST - Новенький
|
30 авг 2013, 06:17 |
Доброе утро!
1) Проводник РЕ-идет от копуса щитка на площадке. 2) Квартирный щиток начинается с автомата С50 - который стоит уже в кваритире, в щитке на площадке (вчера посмотрел ещё раз - как на схеме С63, а потом УЗО 50А/100мА (на схеме по ошибке указал УЗО 63А/100мА). 2) Все УЗО, которые обозначены на схеме буквой Б - 25А/30мА, а крайнее на схеме (справа) - 40А/30мА. 3) Насчет УЗО для ванной согласен - поменяю на 16А/10мА Прошу прощения, но схему пока поправить не могу - не доехал до работы. Спасибо! |
Re: Покритикуйте пожалуйста 1- схему электрооборудования двушки |
SAST - Новенький
|
30 авг 2013, 12:33 |

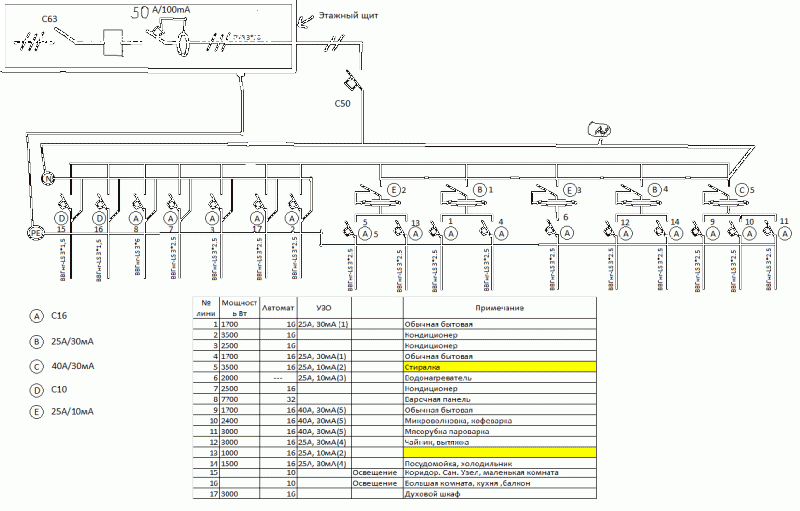

Внес необходимые изменения, обозначил этажный щиток и поменял узо на ванную и бойлер - поставил 25А/10мА. Теперь похоже на правду или стоит внести ещё какие-нибудь изменения (дополнения)?
заранее спасибо! |
Вложения |
Покритикуйте пожалуйста 1- схему электрооборудования двушки - Схема электрооборудования [ 44.01 КБ | Просмотров: 661 ] |
Re: Покритикуйте пожалуйста 1- схему электрооборудования двушки |
Shturman - Электрик
|
30 авг 2013, 14:09 |
Вот не пойму зачем на потребители которые работают кратковременно тянуть отдельные линии? Я про групы "чайник. вытяжка" "микроволновка мясорубка". На кухню для розеток "мелочевки" полностью хватает одной, от силы двух линий. Жирно это всё.
|
Re: Покритикуйте пожалуйста 1- схему электрооборудования двушки |
sergey_sav - Лидер тех. поддержки
|
30 авг 2013, 16:58 |
Про номиналы УЗО уже сказано ранее. Не хотите прислушаться... как хотите.
|
Re: Покритикуйте пожалуйста 1- схему электрооборудования двушки |
SAST - Новенький
|
30 авг 2013, 20:49 |
sergey_sav писал(а) Про номиналы УЗО уже сказано ранее. Не хотите прислушаться... как хотите. Подскажите пожалуйста, что не так с номиналами УЗО? Я просто не совсем понял? |
Re: Покритикуйте пожалуйста 1- схему электрооборудования двушки |
sergey_sav - Лидер тех. поддержки
|
30 авг 2013, 22:06 |
Если после УЗО установлено несколько автоматов, то номинальный ток УЗО должен быть не менее (лучше, если более) суммы номиналов автоматов, или же не менее номинала вышестоящего автомата.
А посему, пересмотрите все номиналы УЗО. По этой же причине установка после АВ 63А УЗО с номинальным током 50А недопустима. |
Re: Покритикуйте пожалуйста 1- схему электрооборудования двушки |
Anatoliy - Почётный Гуру клуба
|
01 сен 2013, 10:55 |
Пересмотрите номиналы УЗО
Они должны превышать номинал автоматов на одну или две ступени по току |
Re: Покритикуйте пожалуйста 1- схему электрооборудования двушки |
SAST - Новенький
|
02 сен 2013, 09:25 |
Доброго дня!

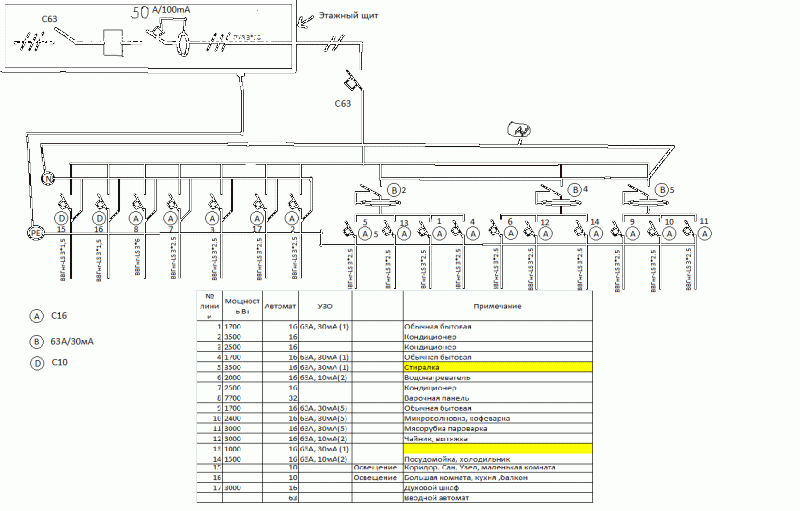

Поменял УЗО на 63А/30мА и немного уменьшил их колличество, так как не смог подобрать подходящий шкаф - нашел на 24 места, а следующий уже на 36. Также поставил вводной автомат в квартире С63, единственное, что меня теперь смущает - это номинал Узо в этажном щитке 50А ??? |
Вложения |
Покритикуйте пожалуйста 1- схему электрооборудования двушки - Схема электрооборудования1 [ 41.75 КБ | Просмотров: 612 ] |
Re: Покритикуйте пожалуйста 1- схему электрооборудования двушки |
sergey_sav - Лидер тех. поддержки
|
02 сен 2013, 18:33 |
SAST писал(а) единственное, что меня теперь смущает - это номинал Узо в этажном щитке 50А ??? Если это единственное, что смущает, то меняйте автомат в квартире на 50А. Если это сильно занижает выделенную на квартиру мощность (можно свериться с проектом на новостройку), то меняйте вводное УЗО на 63/0,1 S. |
Re: Покритикуйте пожалуйста 1- схему электрооборудования двушки |
SAST - Новенький
|
03 сен 2013, 08:41 |

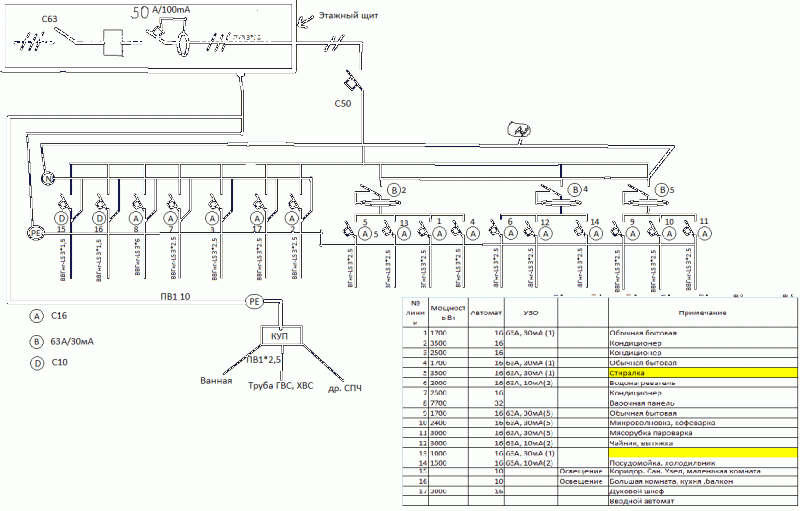

sergey_sav писал(а) SAST писал (а): единственное, что меня теперь смущает - это номинал Узо в этажном щитке 50А ??? Если это единственное, что смущает, то меняйте автомат в квартире на 50А. Если это сильно занижает выделенную на квартиру мощность (можно свериться с проектом на новостройку), то меняйте вводное УЗО на 63/0,1 S. Думаю, что с учетом того, что по проекту на квартиру выделяется 10кВт, можно действительно заменить вводной атомат в квартире на 50А. Скажите в остальном всё нормально? Спасибо! Добавлено спустя 1 час 32 минуты 21 секунду: Добавил КУП |
Вложения |
Покритикуйте пожалуйста 1- схему электрооборудования двушки - Схема электрооборудования1 [ 44.04 КБ | Просмотров: 568 ] |
Re: Покритикуйте пожалуйста 1- схему электрооборудования двушки |
SAST - Новенький
|
04 сен 2013, 20:06 |
Уважаемые форумчане, не игнорируйте пожалуйста . Отпишитесь пожалуйста касательно жизнеспособности последнего варианта схемы. Возможно её можно каким-то образом улучшить. Заранее всем большое спасибо!
|
Re: Покритикуйте пожалуйста 1- схему электрооборудования двушки |
sergey_sav - Лидер тех. поддержки
|
05 сен 2013, 02:41 |
SAST писал(а) касательно жизнеспособности последнего варианта схемы Жизнеспособен. |
